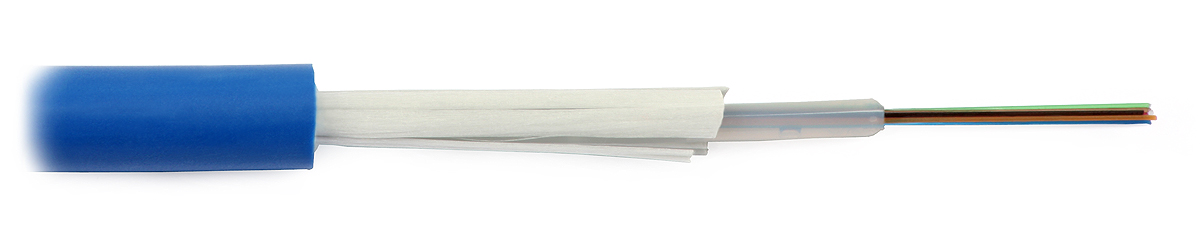

Kabel światłowodowy Draka U-DQ(ZN)BH 8G OM3

Numer produktu: U-DQ(ZN)BH 8G OM3

Charakterystyki produktu:

• tuba centralna wypełniona żelem,
• aramidowe włókna wzmacniające kabel,
• włókna w ścisłej tubie,
• powłoka LSZH,
• możliwość stosowania wewnątrz i na zewnątrz,
• niewielka masa i mniejsza średnica w porównaniu do kabli zewnętrznych.

Kabel światłowodowy DRAKA U-DQ(ZN)BH 8G OM3 to wszechstronny kabel, który może być stosowany do połączeń zarówno wewnętrznych, jak i zewnętrznych. Włókna wielomodowe są umieszczone w tubie centralnej wypełnionej żelem. Żel wewnątrz tuby pełni rolę ochronną dla włókien światłowodowych, tłumiąc ich ruchy podczas poruszania się kabla oraz chroniąc włókna przed wpływem warunków atmosferycznych. Włókna aramidowe, zastosowane w konstrukcji kabla, chronią tubę centralną z włóknami światłowodowymi przed uszkodzeniami mechanicznymi oraz działaniem gryzoni.

Kabel DRAKA U-DQ(ZN)BH 8G zawiera 8 włókien wielomodowych (J-Fibre). Koloryzacja włókien w kablu jest zgodna ze standardem TIA-EIA-598-A. Powłoka kabla została wykonana z materiału LSZH (powłoka nierozprzestrzeniająca płomienia i niewydzielająca substancji toksycznych).

W kablu zastosowano włókna wielomodowe OM3 50/125, które obecnie są najbardziej popularnymi włóknami wielomodowymi, zapewniającymi poprawną pracę w I i II oknie transmisyjnym (850 i 1310 nm). Tłumienie nie przekracza 3,5 dB/km w I oknie transmisyjnym oraz 1,5dB/km w II oknie transmisyjnym. Standard OM3 zapewnia większą przepustowość danych na większe odległości niż jego poprzednicy. Transmisja z prędkością 10Gbps jest możliwa na odległości do 550m, a wyższe prędkości, takie jak 40Gbps czy 100Gbps, są osiągalne na 100 metrach (standary OM1 i OM2 nie pozwalają na tak szybką transmisję).

Kable uniwersalne to żelowe kable do połączeń horyzontalnych, które mogą być stosowane zarówno wewnątrz budynków, jak i na zewnątrz w wtórnej kanalizacji. Ze względu na swoje małe wymiary i elastyczność, idealnie nadają się do instalacji w korytach kablowych. Mogą być instalowane zarówno w nowoczesnych systemach FTTH, FTTB, serwerowniach, jak i połączeniach między budynkami. W przeciwieństwie do kabli zewnętrznych, kable uniwersalne mogą być stosowane również wewnątrz budynków. Dzięki temu nie jest konieczne tworzenie dodatkowych przejść, spawów ani przełączników na styku kabli zewnętrznych i wewnętrznych. Kable uniwersalne mogą być układane w kanalizacjach, peszlach, rurach kablowych lub nawet bezpośrednio w ziemi, w miejscach nie narażonych na bezpośrednie uszkodzenia mechaniczne. Spełniają normy:

• ISO11801 2. edycja
• EN50173-1:2002
• IEC60794-3-10

Normy niepalności:

• IEC60332
• IEC60754-1
• IEC60754-2
• IEC61034-2

Parametry techniczne:

• Nazwa DRAKA U-DQ(ZN)BH 8G OM3
• Liczba włókien: 8
• Średnica kabla: 6mm
• Masa kabla: 40kg/km
• Typy włókien: wielomodowe, OM3 50/125 μm
• Maks. siła ciągnięcia (statyczna): 1000N
• Maks. siła ciągnięcia (dynamiczna): 2000N
• Min. promień zgięcia (podczas instalacji): 60mm
• Min. promień zgięcia (przy pracy): 100mm
• Temperatura pracy: - 30... 60°C
• Temperatura instalacji: - 15... 60°C
