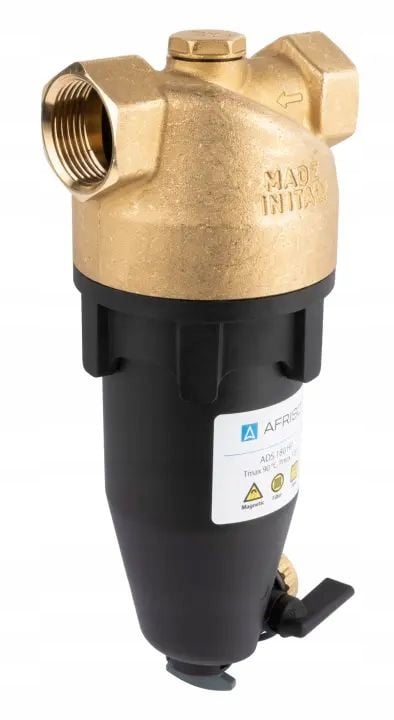

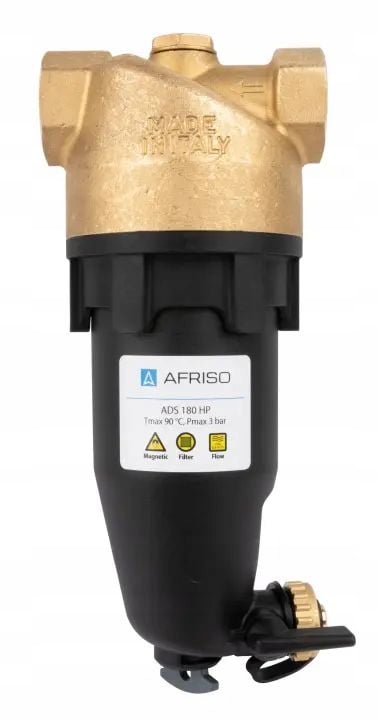

Afriso Afriso magnetyczny separator zanieczyszczeń ADS 180 HP do pomp ciepła 7718000

Separator magnetyczny do pomp ciepła ADS 180 HP, GW G1", Kvs 17,1 m3/h AFRISO

Zastosowanie

Stosowany w systemach grzewczych i chłodzących, w których zachodzi ciągła cyrkulacja płynu. Montowany na powrocie z systemu do źródła ciepła/chłodu. Chroni system przed zanieczyszczeniami, które mogą spowodować uszkodzenia i nieprawidłowe działanie instalacji.

Dane techniczne

• maksymalne ciśnienie 3 bar
• maksymalna temperatura płynu 90°C
• przyłącza 2x GW G1''
• siła magnetyczna 14 000 Gs
• zalecany maksymalny przepływ 6,9 m³/h
• kvs 17,1 m³/h
• rozmiar siatki filtrującej 800 µm
• materiał obudowy poliamid wzmacniany włóknem szklanym PA66 + GF 30% mosiądz CW614N
• materiał siatki filtrującej stal nierdzewna AISI 304
• materiał uszczelnienia EPDM

Montaż

Separator magnetyczny ADS 180 HP powinien być montowany na przewodzie powrotnym do źródła ciepła/chłodu. Zatrzymuje stałe zanieczyszczenia, które mogą uszkodzić źródło ciepła/chłodu, obiegowe pompy i nieprawidłowo działające zawory mieszające (szczególnie termostatyczne). Separator może być montowany tylko na przewodach poziomych. Zawór spustowy separatora powinien być skierowany w dół. Strzałka na przyłączu korpusu wskazuje kierunek przepływu płynu od systemu do źródła. Aby ułatwić prace konserwacyjne, zaleca się montaż zaworów odcinających przed i za separatorem.
