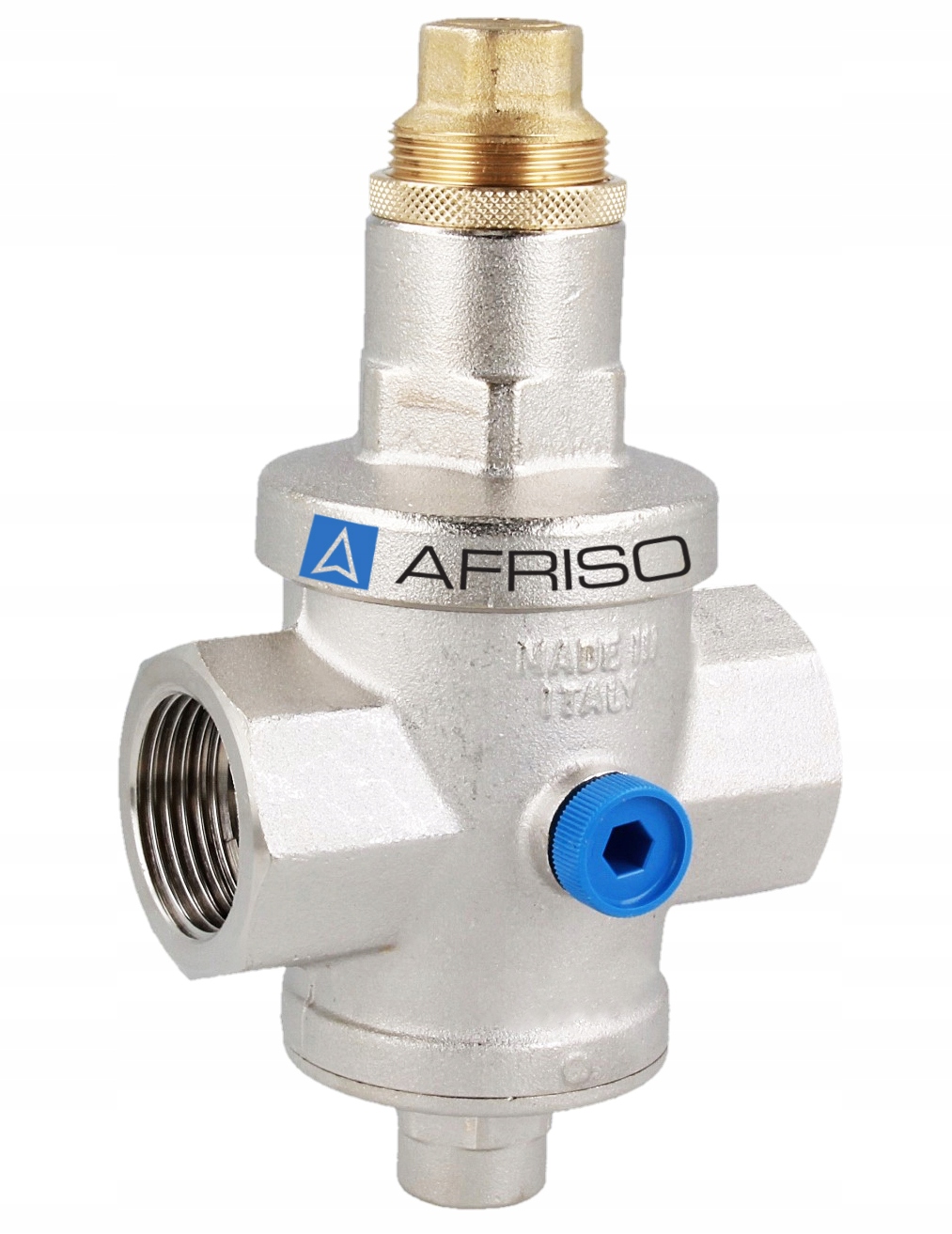

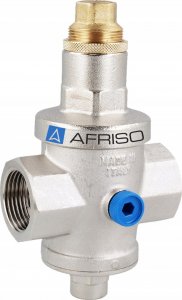

Afriso Reduktor ciśnienia wody BPR, GW3/4"

Regulator ciśnienia wody BPR, GW G3/4" AFRISO

ZASTOSOWANIE

Regulatory ciśnienia wody BPR są przeznaczone do obniżania ciśnienia wyjściowego do zadanej wartości. Są szczególnie polecane w instalacjach użytkowych do obniżania wysokiego ciśnienia wodociągowego do wartości bezpiecznej - ok. 3 bar.

OPIS I DZIAŁANIE

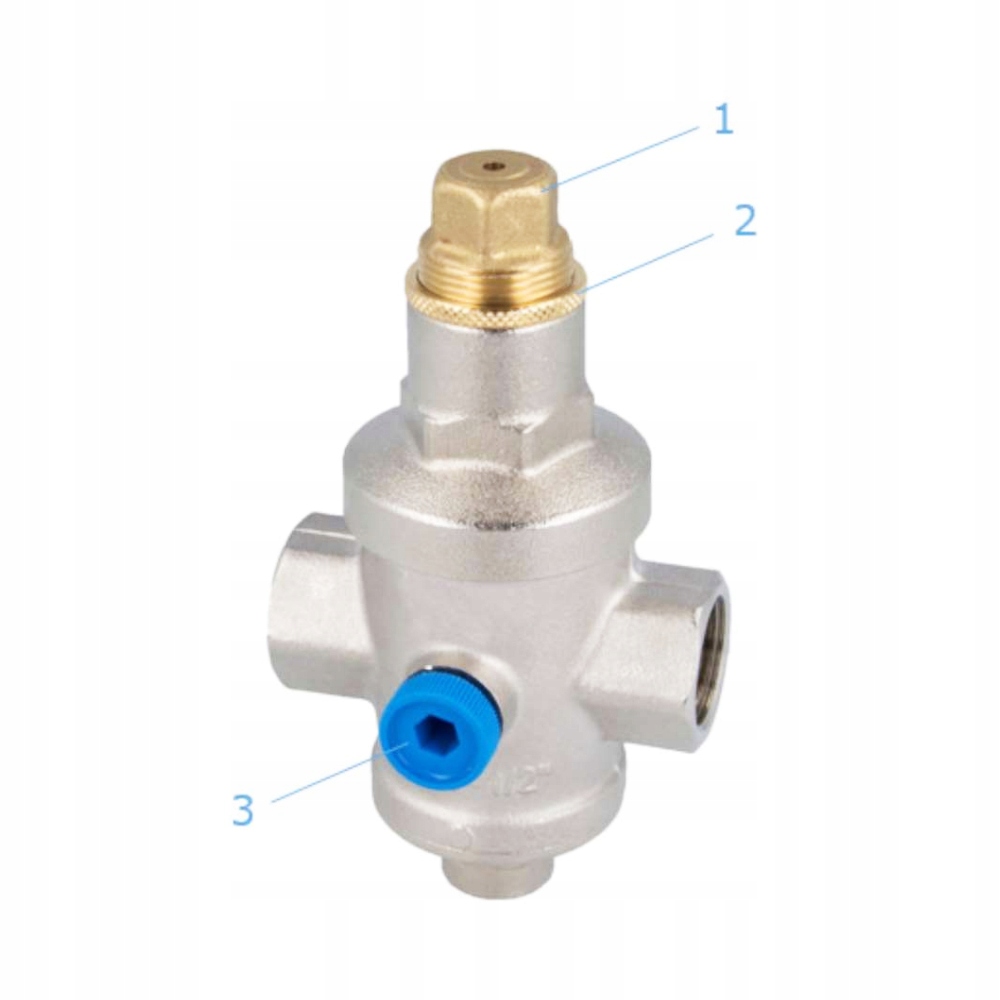

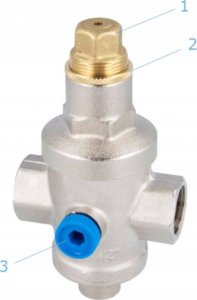

Regulatory ciśnienia BPR mają przyłącza pod manometrem (3) po obu stronach korpusu, co umożliwia stosowanie ich w różnych położeniach w instalacji. Regulację ciśnienia wyjściowego wykonuje się za pomocą śruby nastawnej (1). Obracając ją zgodnie z ruchem wskazówek zegara, podnosimy ciśnienie za regulatorem. Obracając ją przeciwnie do ruchu wskazówek zegara, obniżamy ciśnienie za regulatorem. Każdy z regulatorów jest fabrycznie ustawiony na wartość ciśnienia wyjściowego 3 bar. Nastawę blokuje się za pomocą mosiężnego pierścienia (2). Na korpusie regulatorów znajduje się strzałka wskazująca kierunek przepływu medium.

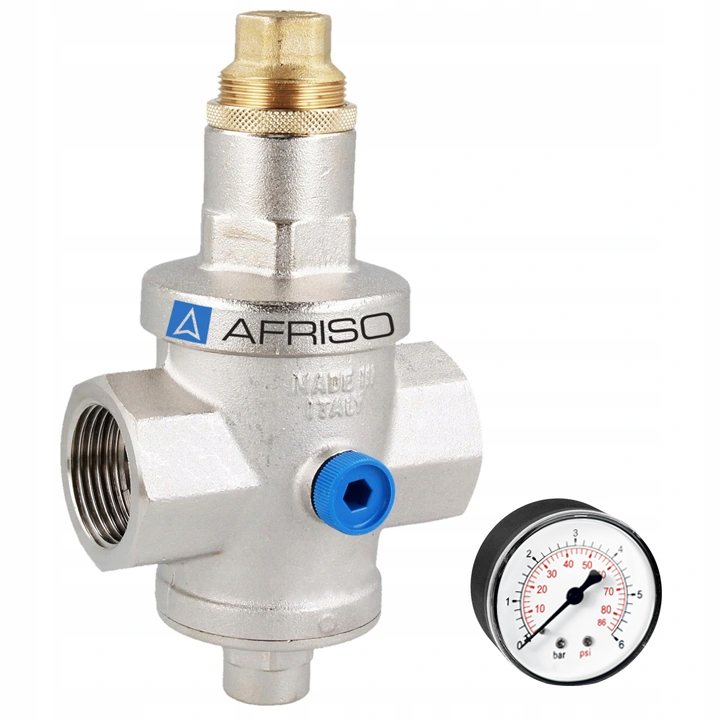

Do prawidłowego odczytu wartości ciśnienia wyjściowego zaleca się montaż manometru na wlocie zaworu.

DANE TECHNICZNE

• Ciśnienie wejściowe: maks. 25 bar
• Temperatura medium: maks. 80°C
• Ciśnienie wyjściowe: 0,5÷5 bar
• Przyłącze manometru: GW G¼”
• Stężenie glikolu: maks. 50%
• Korpus mosiężny: CW617N
• Współczynnik Kvs: 3,84 m3/h

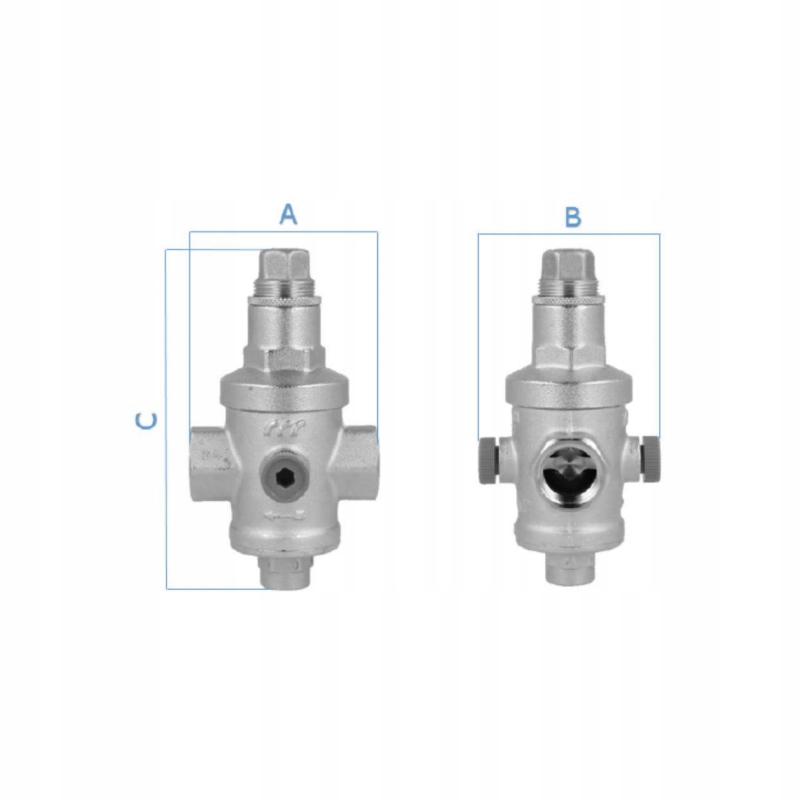

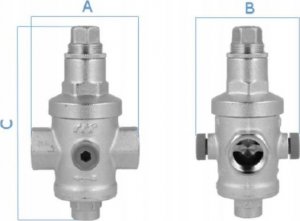

WYMIARY

Przyłącze GW ¾”

A: 74 mm

B: 68 mm

C: 128 mm
