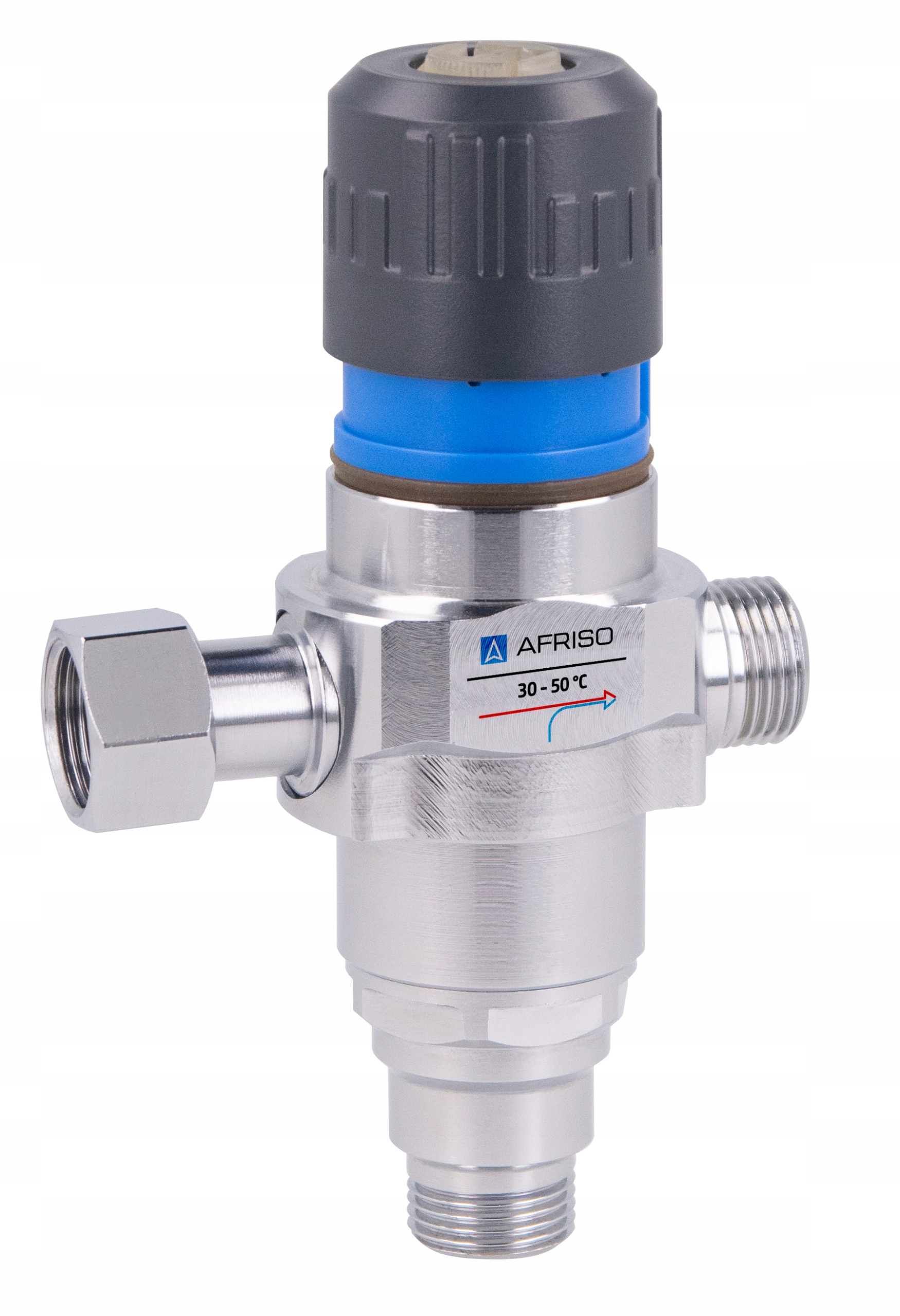

Afriso Termostatyczny zawór mieszający podumywalkowy ATM 112 DN10, G3/8"

Zawór przeciwoparzeniowy ATM 112, DN10, G3/8", zakres temperatury 30-50 st C, Kvs 0,35 wraz z wężem przyłączeniowym, trójnikiem, kompletem uszczelek ( 1211200 )

Dane techniczne:

• DN: 10
• Kvs: 0,35 m³/h
• przyłącze: 2xG⅜'',1xGW⅜''
• maksymalna temperatura: 90°C
• maksymalne ciśnienie: 10 bar
• zakres regulacji temperatury: 30 ÷ 50°C
• korpus: CW617N
• obudowa i pokrywa: ABS
• stosunek różnicy ciśnień na przyłączach wlotowych: max 2:1

Skład zestawu:

• zawór przeciwoparzeniowy ATM 112
• wąż przyłączeniowy
• trójnik
• sitko
• komplet uszczelek

Zawór przeciwoparzeniowy ATM 112 jest przeznaczony do mieszania dwóch strumieni wody o różnych temperaturach w taki sposób, aby woda zmieszana na wyjściu z zaworu miała stałą, zadaną temperaturę w zakresie od 30 do 50°C. W ten sposób gwarantowane jest ciągłe zabezpieczenie przed oparzeniem, nawet przy wysokich temperaturach wody w zasobniku. Zawór przeciwoparzeniowy ATM 112 może być montowany pod umywalkami z bateriami umożliwiającymi regulację temperatury, jak również pod bateriami bez możliwości regulacji temperatury, tj. z wylewkami.

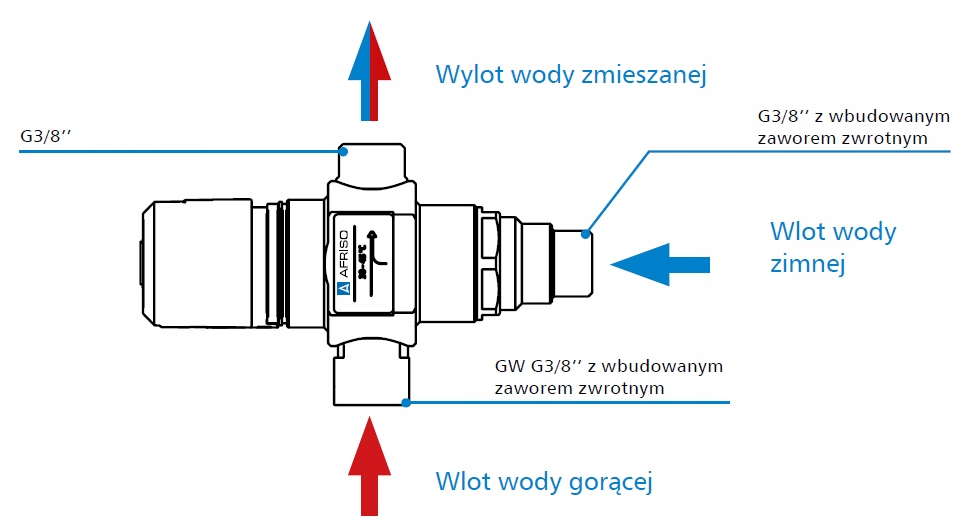

Budowa:

Przykładowe schematy aplikacyjne:

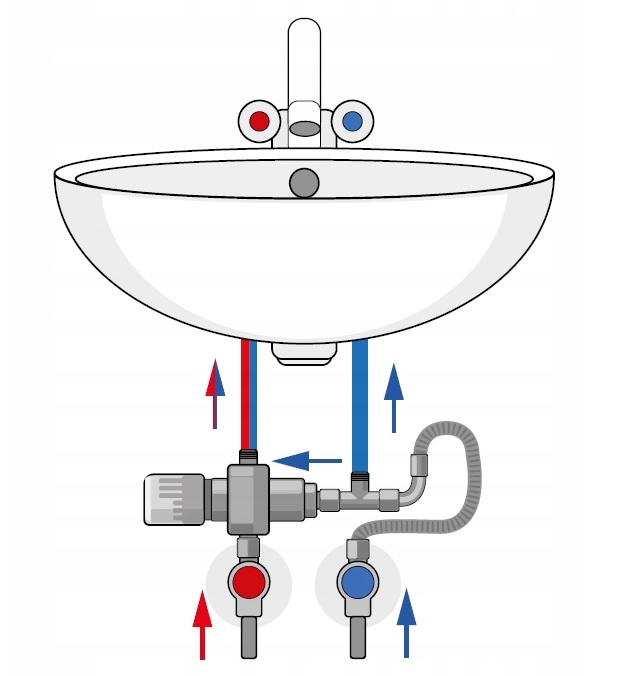

Montaż pod standardową baterią w domu, z możliwością regulacji maksymalnej temperatury.

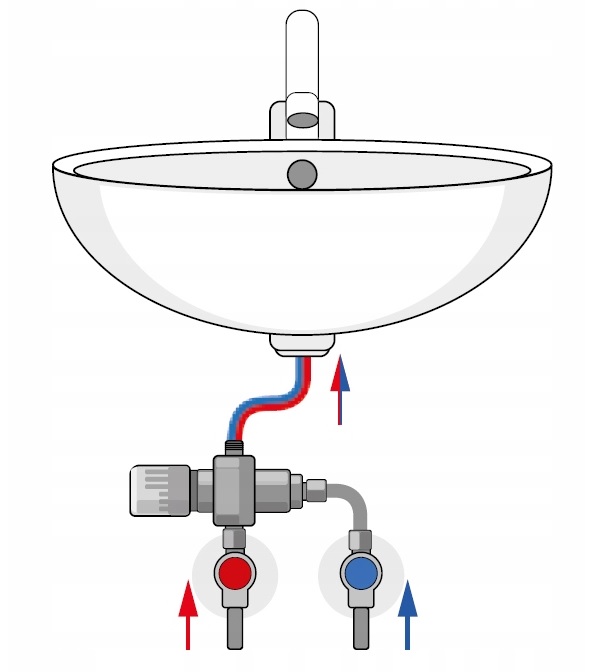

Montaż pod baterią z nieruchomą wylewką, z ustaloną temperaturą wody. Jest to rozwiązanie często spotykane w miejscach użyteczności publicznej oraz obiektach usługowych.
