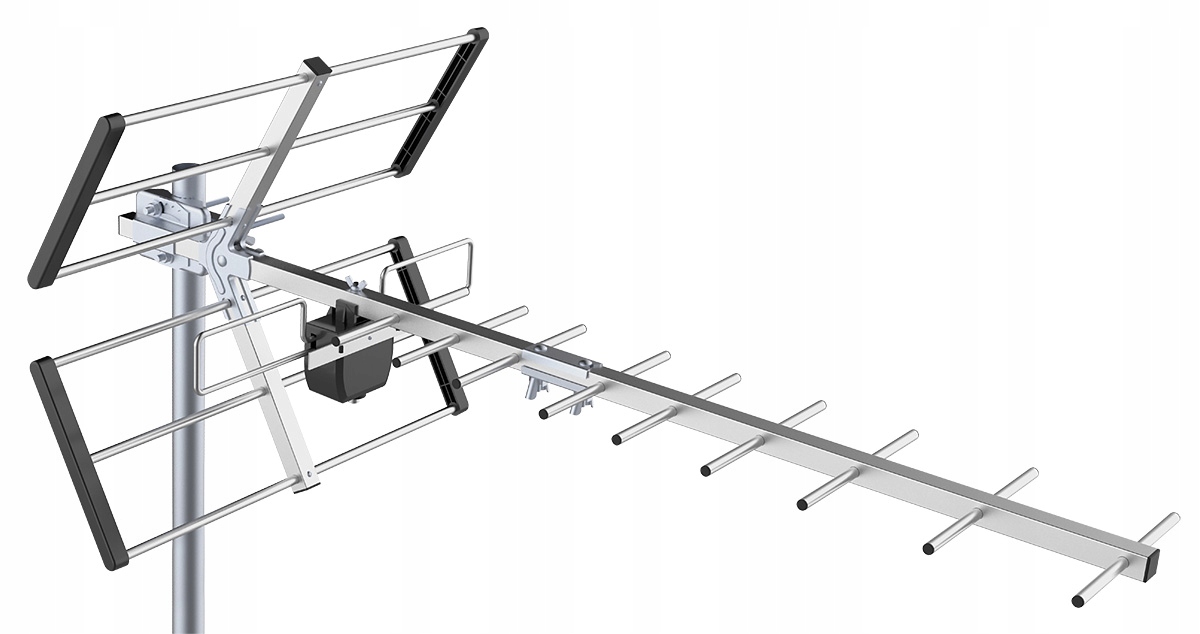

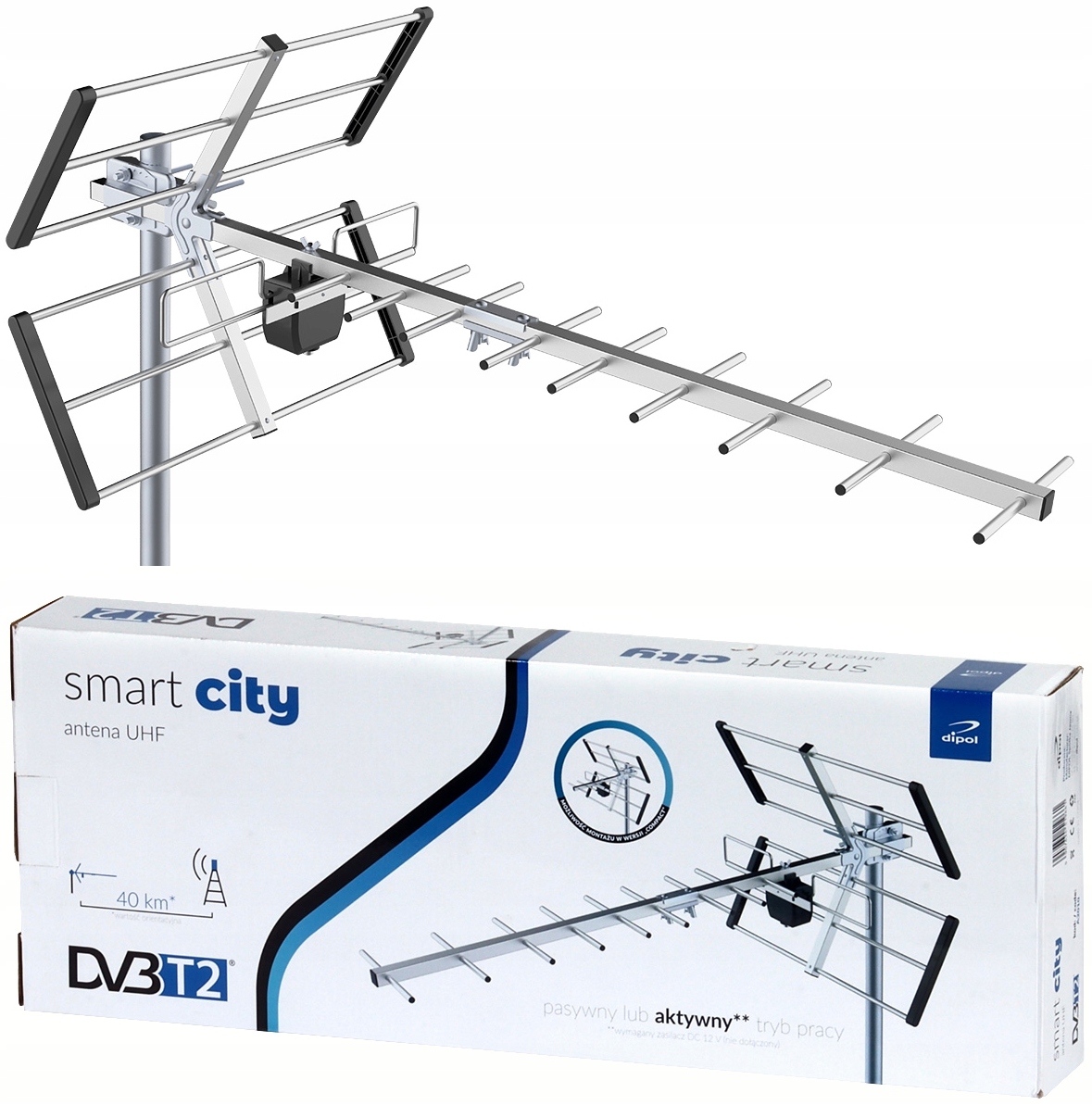

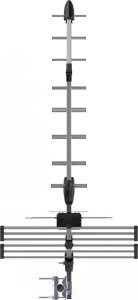

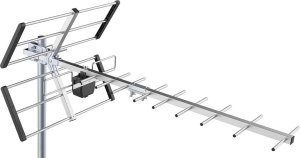

Antena RTV Dipol ANTENA KIERUNKOWA SMART-CITY

Antena została wykonana z aluminium, a elementy konstrukcyjne ocynkowane galwanicznie, co sprawia, że posiadają one większą odporność na warunki atmosferyczne. Czarne elementy wykonane z tworzywa ABS zapewniają stabilność konstrukcji oraz wysokie standardy estetyczne. Wzmocniony nośnik (profil główny) anteny zapewnia wysoki poziom odporności mechanicznej (wiatr, ptaki).

Profil główny anteny został podzielony na dwie części, umożliwiając tym samym jej skrócenie w niektórych scenariuszach instalacyjnych - na przykład, gdy poziom sygnału w miejscu odbioru jest dobry, a antena jest montowana na balkonie lub w oknie. Skrócona wersja anteny CITY jest jedną z najbardziej kompaktowych anten kierunkowych dostępnych na rynku zachowując jednocześnie dobre parametry odbioru.

Cechy wyróżniające:

• Kanały 21 - 48 (470 - 694 MHz)
• Praca w trybie "pasywnym" lub "aktywnym"
• Charakterystyka kierunkowa

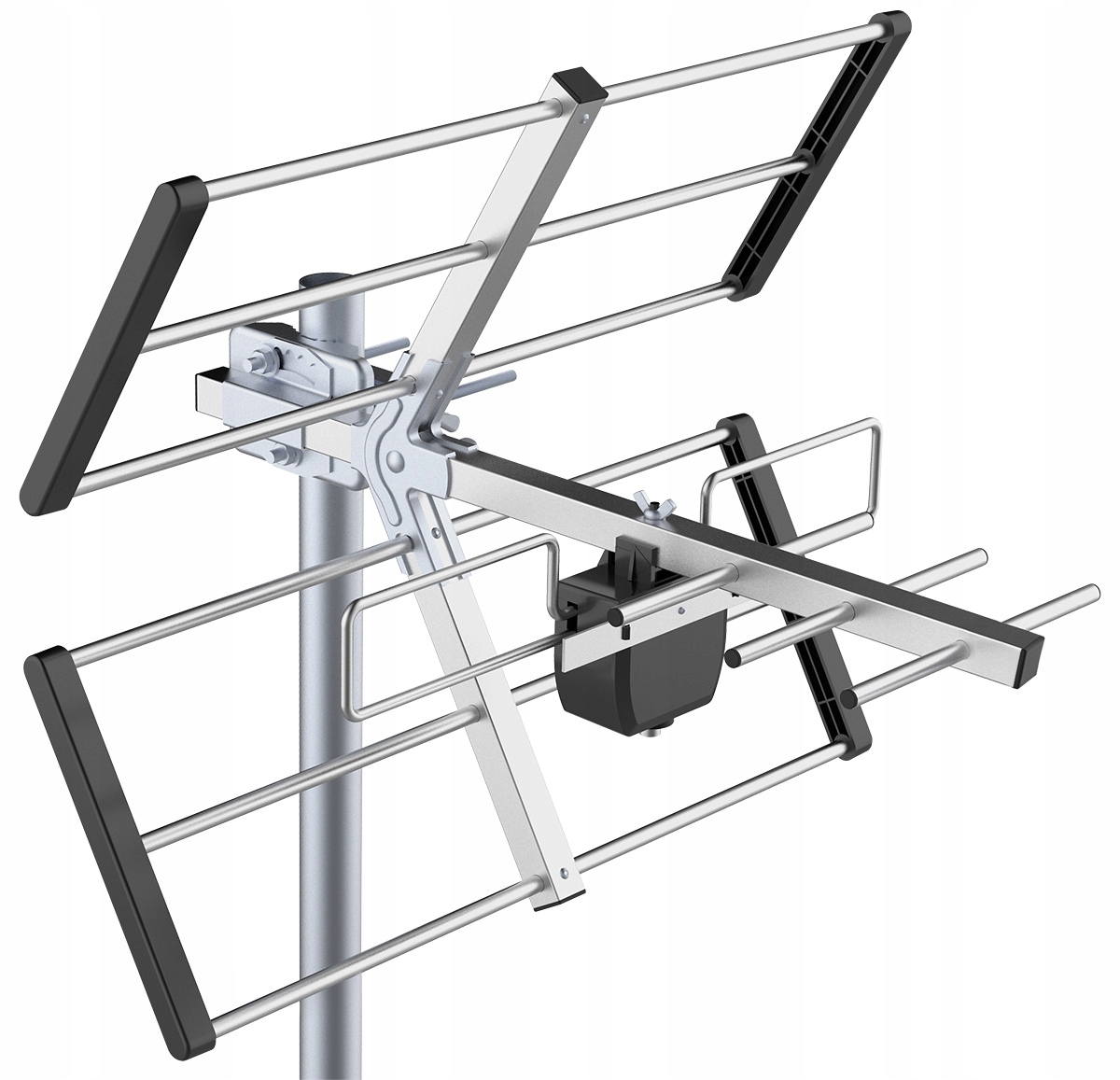

• 2 wersje montażowe: "full" oraz "compact"
• Wykonana z aluminium oraz ABS
• Wzmocniony profil główny
• Hermetyczna puszka ze złączem typu F
• Montaż bez użycia narzędzi w 3 minuty
• Wbudowany filtr LTE 700

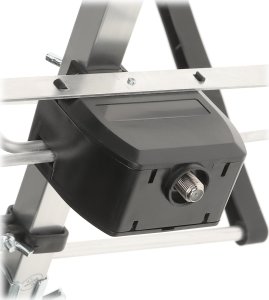

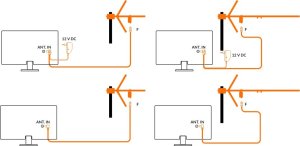

Antena została wyposażona w hermetyczną puszkę ze złączem typu F. W puszcze znajduje się wzmacniacz antenowy z funkcją bypass, która umożliwia pracę anteny w dwóch trybach:

• pasywnym - domyślny tryb pracy. Maksymalny zysk anteny wynosi wtedy 10 dBi (wersja "full").
• Tryb ten powoduje dodatkowe wzmacnianie sygnału o około 20 dB.

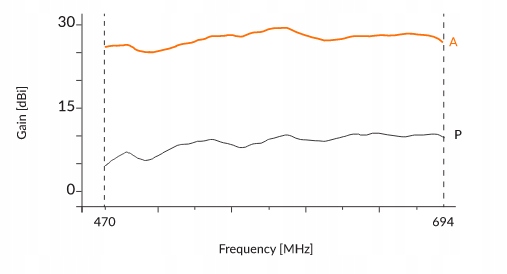

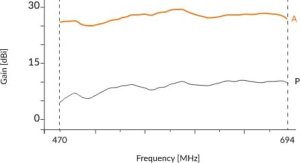

Na wykresie poniżej przedstawiono charakterystykę zysku anteny w zależności od częstotliwości. Czarnym kolorem (litera P) zaznaczono zysk anteny w trybie pasywnym, pomarańczowym kolorem (litera "A") zaznaczono charakterystykę w trybie aktywnym uwzględniającą wzmacnianie wzmacniacza. Instalator montujący anteny DIPOL serii SMART nie musi testować różnych wersji anteny przez wymianę symetryzatora na wzmacniacz i odwrotnie. Wystarczy w trakcie instalacji i pomiaru sygnału włączyć napięcie 12 V na mierniku, aby zweryfikować parametry sygnału w obu trybach pracy anteny i wybrać ten bardziej odpowiedni. Do ciągłej pracy w trybie aktywnym należy użyć zasilacza DC 12 V 100 mA.

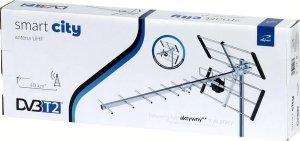

Kompaktowe rozmiary oprócz większych możliwości montażowych, zapewniają brak problemów związanych z długotrwałą eksploatacją (mniejsza podatność na wpływ wiatru itp.). Anteny serii SMART są również wygodne w transporcie ze względu na niewielki rozmiar pudełka, w którym są pakowane.

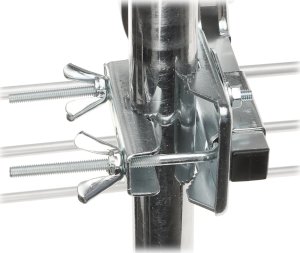

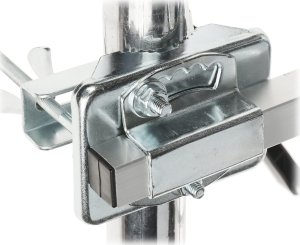

Anteny DIPOL serii SMART są łatwe w montażu oraz stabilne po zainstalowaniu, między innymi dzięki uchwytom bazującym na dwóch szerokich cybantach oraz nakrętkach motylkowych. Odległość między ramionami cybantów wynosi 63 mm, dzięki czemu anteny można montować na masztach, rurach i balustradach o średnicy do 60 mm. Uchwyt wykonany jest z blachy o grubości 2 mm. Jego konstrukcja pozwala na luźne odkręcenie jednego z końców, umożliwiając montaż anteny na maszcie w dowolnym miejscu (a nie od góry), bez konieczności całkowitego odkręcania nakrętek. Dodatkowo, uchwyt umożliwia regulację nachylenia anteny o 5 stopni w celu zoptymalizowania jej ustawienia. Taka gradacja zwiększa stabilność anteny w trakcie długotrwałego użytkowania - raz ustawiona pozycja zostaje utrzymana, co może stanowić problem dla anten, które oferują płynną regulację (spadanie anteny z powodu wiatru, ptaków itp.).

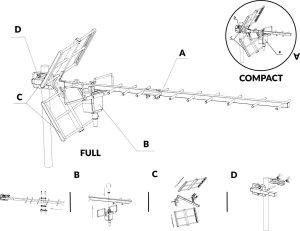

Szybki montaż bez użycia narzędzi:

Złożenie anteny zajmuje mniej niż 3 minuty i nie wymaga użycia żadnych narzędzi. Przemyślana konstrukcja ułatwia montaż. Reflektor anteny jest mocowany za pomocą szybkiego i pewnego zatrzasku. Puszka antenowa z dipolem pętlowym montowana jest na śrubie z nakrętką motylkową. Do cybanta dołączono 2 nakrętki motylkowe. Do ich dokręcenia nie potrzeba klucza.

Materiały wysokiej jakości:

Wykorzystane materiały gwarantują długotrwałe i bezproblemowe użytkowanie anteny w różnych warunkach atmosferycznych. Elementy anteny zostały wykonane z aluminium, a elementy konstrukcyjne ocynkowane galwanicznie, a czarne elementy z tworzywa ABS wysokiej jakości. Wzmocniony nośnik główny zapewnia większą odporność na wiatr i ptaki. Zastosowane ABS zostało zmodyfikowane do pracy w temperaturach od -30...+80oC. Aby przetestować wytrzymałość uchwytu ABS reflektorów, jeden koniec nośnika górnego reflektora został obciążony ciężarem o masie 25 kg. Antena nie uległa trwałemu odkształceniu, a uchwyt nie pękł ani się nie złamał. Antena nadal mogła być używana.

Wbudowany filtr LTE:

Antena została zaprojektowana do odbioru sygnałów nadawanych w paśmie UHF na kanałach 21 - 48 (częstotliwość 470 - 694 MHz). Jest więc przygotowana na tzw. Wbudowany filtr powoduje, że niepożądane sygnały w paśmie > 700 MHz nie będą wprowadzane do instalacji.

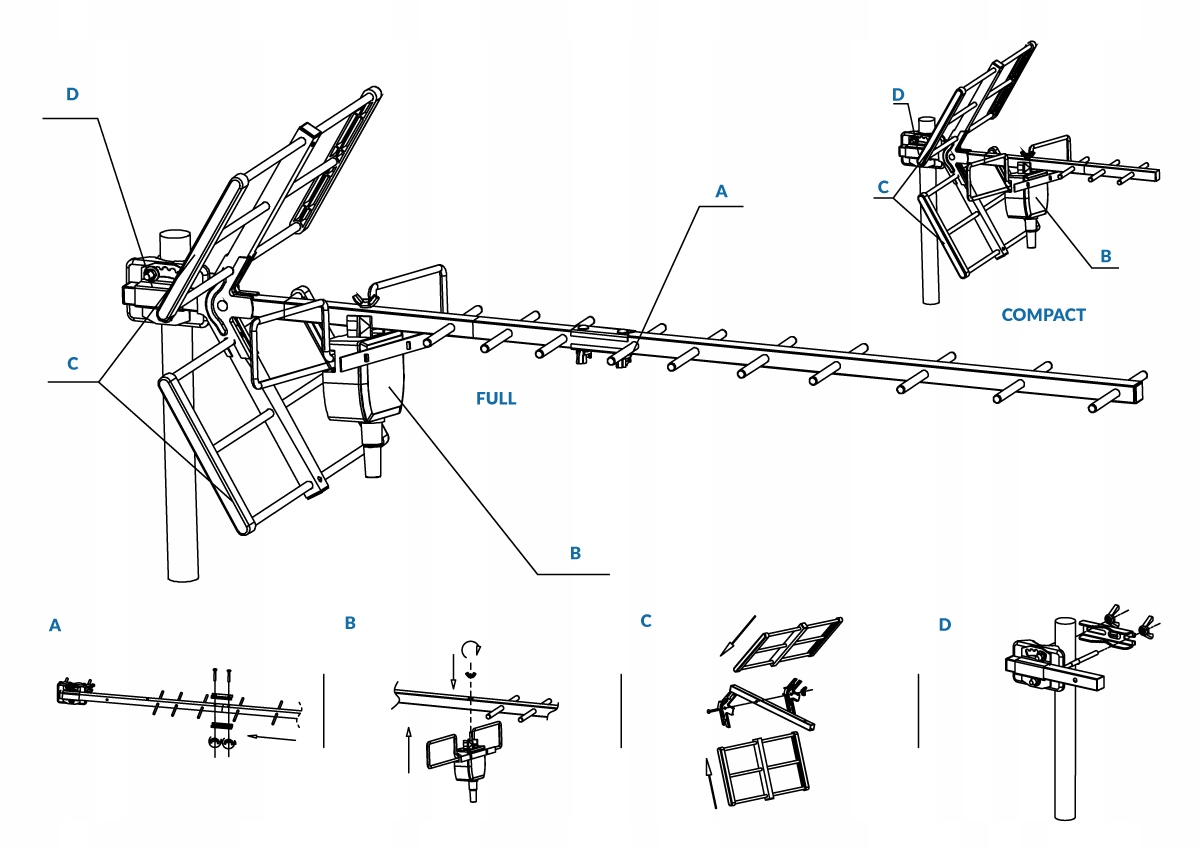

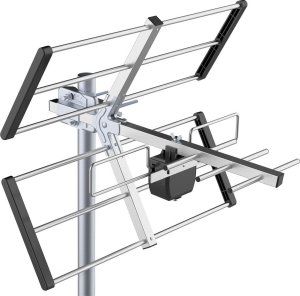

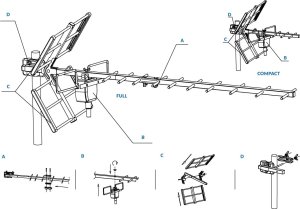

Dwie wersje montażowe - Full i Compact:

Profil główny anteny został podzielony na dwie części, co umożliwia jej skrócenie w wybranych sytuacjach instalacyjnych - na przykład, gdy poziom sygnału w miejscu odbioru jest dobry, a antena jest montowana na balkonie lub w oknie. Skrócona wersja anteny CITY jest jedną z najbardziej kompaktowych anten kierunkowych dostępnych na rynku, oferując jednocześnie dobre parametry odbioru.

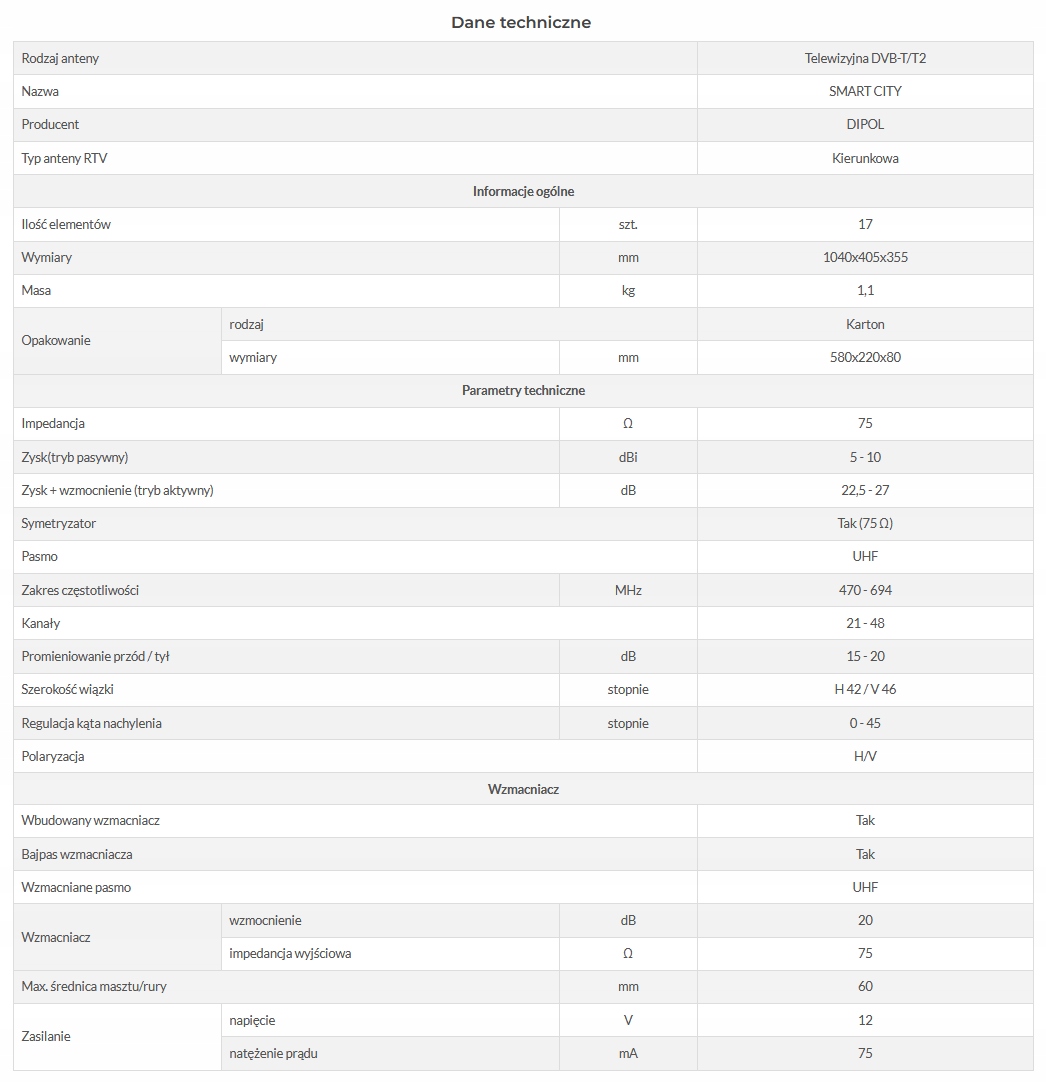

Dane techniczne anteny Dipol Smart City:

• Ilość elementów szt. 17
• Wymiary mm 1040x405x355
• Masa kg 1,1
• Opakowanie rodzaj
• Karton wymiary mm 580x220x80
• Parametry techniczne
• Impedancja Ω 75
• Zysk (tryb pasywny) dBi 5 - 10
• Zysk + wzmacnienie (tryb aktywny) dB 22,5 - 27
• Symetryzator Tak (75 Ω)
• Pasmo UHF
• Zakres częstotliwości MHz 470 - 694
• Kanały 21 - 48
• Promieniowanie przód / tył dB 15 - 20
• Szerokość wiązki stopnie H 42 / V 46
• Regulacja kąta nachylenia stopnie 0 - 45
• Polaryzacja H/V
• Wbudowany wzmacniacz Tak
• Bypass wzmacniacza Tak | Wzmacniane pasmo UHF
• Wzmacniacz wzmacnienie dB 20 | impedancja wyjściowa Ω 75
• Maks. średnica masztu/rury mm 60
• Zasilanie napięcie V 12 | natężenie prądu mA 75
