Antena satelitarna Inverto LNB Twin Inverto Premium Universal 40mm PLL

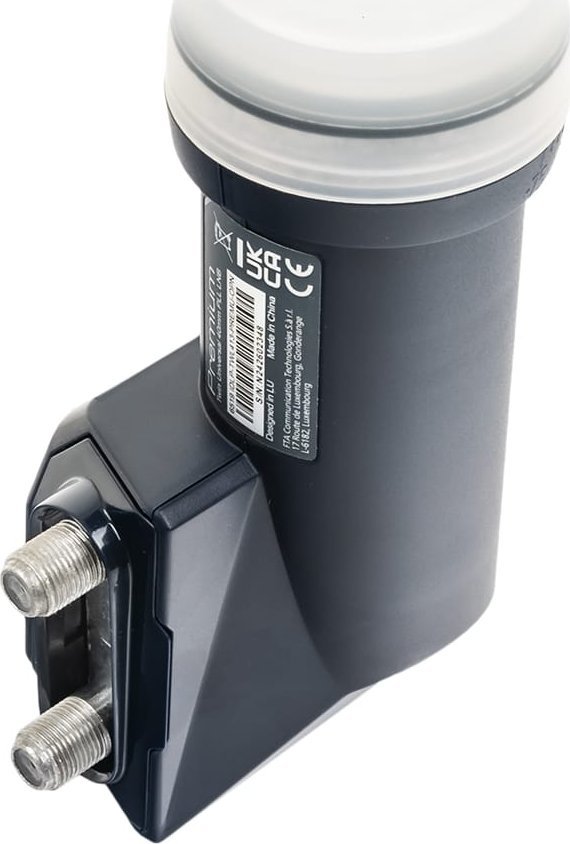

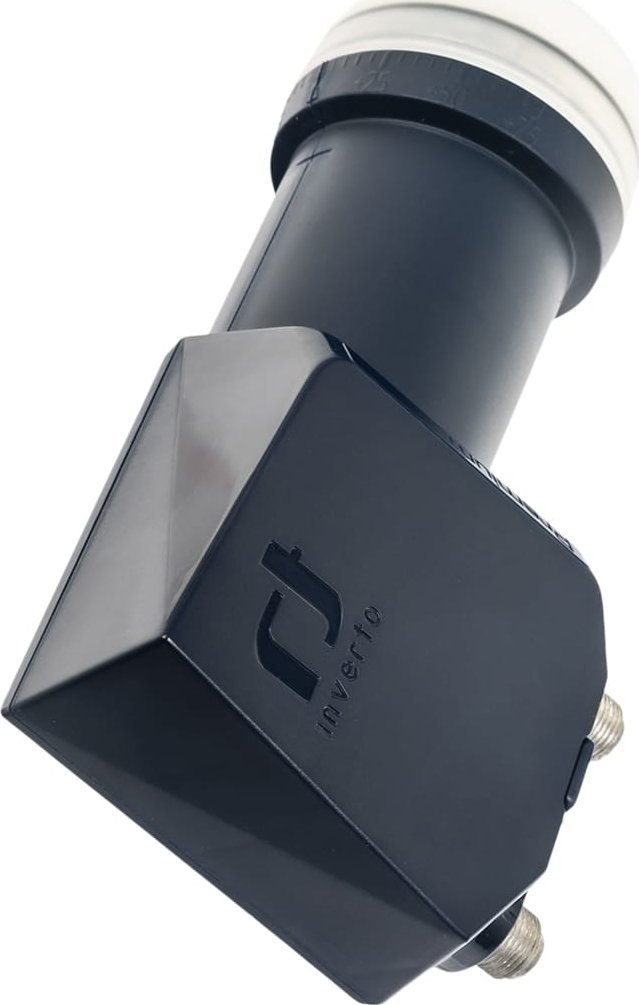

LNB Twin Inverto Premium Universal 40mm PLL LNB IDLP-TWL413-PREMU-OPN

Specjalnie zaprojektowany konwerter aby sprostać zapotrzebowaniu globalnego rynku DTH na konkurencyjne i chronione rozwiązanie 4G/LTE, ten LNB zapewnia zoptymalizowane możliwości odbioru przy użyciu najnowszej technologii chipsetu i konstrukcji falowodu do odbioru sygnału satelitarnego. Umożliwia odbiór telewizji satelitarnej i radia z jednego satelity i jego dystrybucję do dekoderów, tuneró SAT. LNB obsługuje transmisje SD, HD i UHD 4K, zapewnia wyjątkowe osiągi RF, bardzo niskie zużycie energii i, co ważne posiada filtr LTE 4G/LTE w celu łagodzenia zakłóceń. Wyprodukowany zgodnie z najwyższymi standardami jakości branżowej i zaprojektowany tak, aby spełniać wszystkie standardy, ten LNB jest idealnym rozwiązaniem dla wymagających klientów operatorów DTH i odbioru transmisji satelitarnych na całym świecie.

Główne cechy:

- Typ konwertera: TWIM - dwa wyjścia SAT

- Niski poziom szumów fazowych, zgodność z DVB-S/S2/S2X (SD, HD i 4K UHD)

- Bardzo niski współczynnik szumów

- Niski pobór mocy

- Wysoka izolacja polaryzacji

- Wysoka stabilność częstotliwości

Dane techniczne:

- Zakres częstotliwości wejściowych pasma dolnego: 10,7 GHz ~ 11,7 GHz

- Zakres częstotliwości wyjściowych pasma dolnego: 950 MHz ~ 1950 MHz

- Częstotliwość pasma dolnego LO: 9,75 GHz

- Zakres częstotliwości wejściowych pasma górnego: 11,7 GHz ~ 12,75 GHz

- Zakres częstotliwości wyjściowych pasma górnego: 1100 MHz ~ 2150 MHz

- Częstotliwość pasma górnego LO: 10,6 GHz

- Współczynnik szumów: 0,2 dB (maks. 0,7 dB)

- Dokładność LO: maks. ±500 kHz

- Szum fazowy LO przy 1 kHz: -70 dBc/Hz

- Szum fazowy LO przy 10 kHz: -80 dBc/Hz

- Szum fazowy LO przy 100 kHz: -90 dBc/Hz

- Szum fazowy LO przy 1 MHz: -100 dBc/Hz

- Wzmocnienie konwersji: 57 dB ~ 67 dB

- Tłumienie wzmocnienia (w paśmie 26 MHz): maks. 1 dB

- Zmiana wzmocnienia (w pełnym paśmie): maks. 4 dB

- Tłumienie obrazu: min. 40 dB

- Intermodulacja - ICP3: min. +10 dBm

- Punkt kompresji 1 dB (@ wyjście): min. 0 dBm

- Izolacja polaryzacji krzyżowej: min. 22 dB

- Sygnał sterujący Ca (V): 10,0 V ~ 14,0 V

- Sygnał sterujący Cb (H): 16,0 V ~ 20,0 V

- Sygnał sterujący Cc (przełączanie pasm): 22 kHz ± 4 kHz

- Współczynnik SWR wyjścia: 2,0 : 1 maks.

- Poziom tłumienia w paśmie: -65 dBm maks.

- Pobór prądu: 150 mA maks. (10 VDC ~ 20 VDC)

- Temperatura pracy: -30 °C ~ +60 °C

- Impedancja wyjściowa: 75 Ω (typ F)

- Typ złącza wyjściowego: typ F (gniazdo żeńskie)

- Waga: 128 g

Informacje logistyczne:

- Wymiary opakowania: 13x7,7x 5,6 cm

- Waga opakowania: 158 g

- Ilość w kartonie zbiorczym: 50 szt
