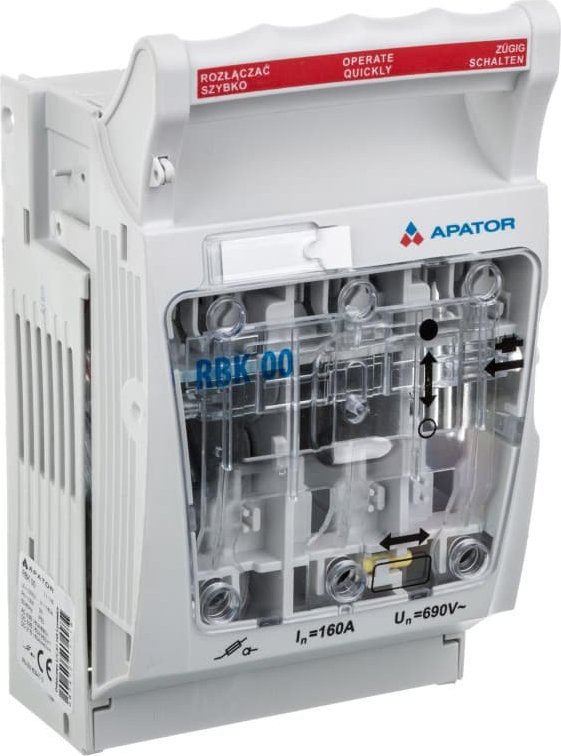

Zabezpieczający rozłącznik RBK-00 PRO 160A Apator

ZASTOSOWANIERozłączniki izolacyjne bezpiecznikowe RBK pro służą do rozdzielania energii elektrycznej i ochrony urządzeń elektrycznych przed skutkami zwarć i przeciążeń za pomocą przemysłowych wkładek bezpiecznikowych.Zaprojektowane zgodnie z obowiązującymi normami PN-EN 60947-1, PN-EN 60947-3, IEC 60947-1, IEC 60947-3.Przeznaczone są do zastosowania w przemysłowych rozdzielnicach nn i w połączeniach kablowo-rozdzielczych.

BUDOWA• rozłącznik wykonany z termoplastycznego poliamidu wzmocnionego włóknem szklanym o najwyższej klasie palności V0 -bezhalogenowym uniepalniaczem• rozłączniki RBK pro składają się z następujących podzespołów:– podstawa 3-biegunowa wyposażona w sprężynowane styki szczękowe, z możliwością bezpośredniego podłączenia kabli z odizolowanym lub zaprasowanym zakończeniem oraz szyn– zdejmowana pokrywa, w której umieszczone są wkładki bezpiecznikowe• komora gasząca wyposażona w metalowe płytki gaszące łuk elektryczny• galwanicznie srebrzone styki zapewniają niskie straty mocy

MONTAŻ• na płycie montażowej:– RBK 000 pro, RBK 00 pro, RBK 1 pro, RBK 2 pro, RBK 3, RBK 4a• na szynie TH-35:– pojedynczy RBK 000 pro– na podwójnej RBK 00 pro• na szynach zbiorczych o rozstawie szyn zbiorczych:– 60 mm RBK 000 pro-S, RBK 00 pro-S, RBK 1 pro-S, RBK 2 pro-S, RBK 3 pro-S montaż do szyn zbiorczych przy użyciu zacisków hakowych wewnątrz rozłącznika– 100 mm (RBK 2-S, RBK 1 pro-S) montaż do szyn zbiorczych przy użyciu zacisków hakowych wewnątrz rozłącznika

Zabezpieczający rozłącznik izolacyjny

• 160 A, 690 V
• Dostosowany do wkładek o rozmiarze NH000
• Materiał samogasnący o klasie palności V0
• Przeznaczony do montażu na: płycie, szynie TH35, moście szynowym o rozstawie 60 mm
• Możliwość zaślepienia zabezpieczającego rozłącznika
• Możliwość odblokowania i usuwania wkładek bez konieczności ich dotykania
• Otwory pomiarowe umożliwiające sprawdzenie stanu bezpiecznika
