AVR MEGA 2560

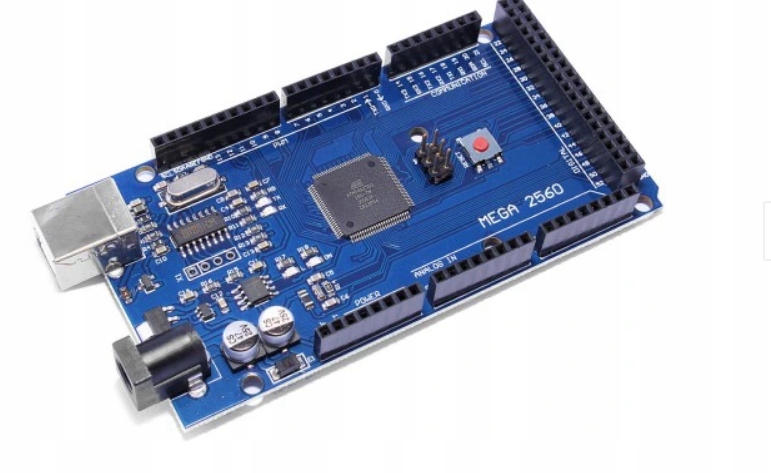

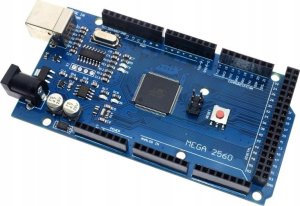

Mega2560 to płyta startowa oparta na mikrokontrolerze ATmega2560, w pełni kompatybilna z bardzo popularnym modułem ARDUINO MEGA 2560 R3. Płyta posiada 54 cyfrowe wejścia/wyjścia (z czego 14 z nich może pracować w trybie PWM), 16 analogowych wejść, 4 interfejsy UART, 16 MHz kwarcowy oscylator, interfejs USB z układem CH340 odpowiedzialnym za transmisję danych, zasilanie, złącze ICSP oraz przycisk reset. Zawiera wszystko, co jest potrzebne do szybkiego rozpoczęcia pracy z mikrokontrolerem. Wystarczy podłączyć płytę za pomocą kabla USB do komputera PC i rozpocząć programowanie za pomocą wygodnego środowiska programowania IDE z wieloma przykładami oprogramowania.

Specyfikacja techniczna:

• Procesor: ATmega2560
• Taktowanie układu ATmega2560: 16MHz
• Układ odpowiedzialny za transmisję danych USB: CH340 (lub odpowiednik)
• Taktowanie układu CH340: 12MHz
• Napięcie - logika układu: 5V
• Napięcie zasilania DC: 7-12V (zalecane 7-9 V)
• Napięcie zasilania USB: 5V
• Piny I/O: 54 (15 portów może pracować w trybie PWM)
• Piny analogowe: 16 (kanały przetwornika A/C)
• Maksymalny prąd na pinie I/O: 40 mA
• Maksymalna wydajność prądowa pinu 3.3V: 50 mA
• Pamięć FLASH: 256 KB (z czego 8 kB użyte przez bootloader)
• Pamięć SRAM: 8 KB
• Pamięć EEPROM: 4 KB

W zestawie:

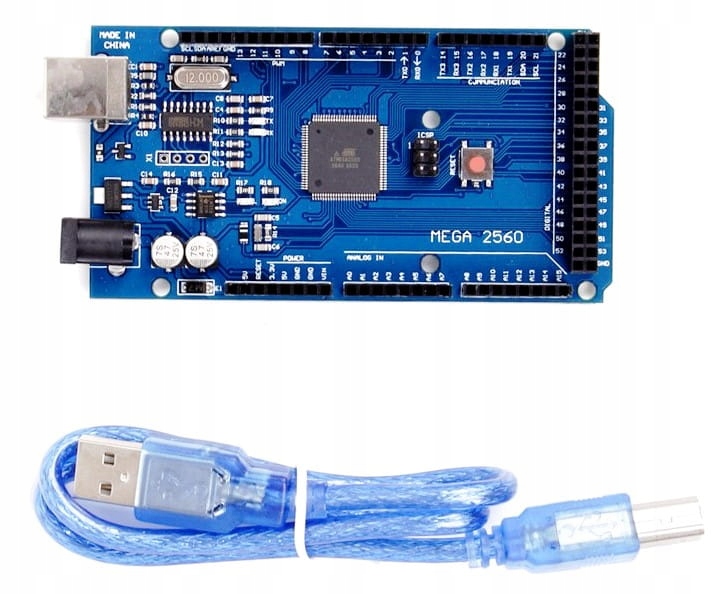

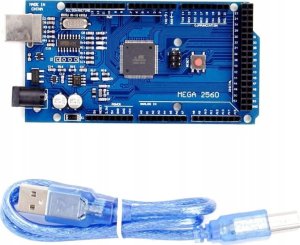

Moduł MEGA2560 CH340 - kompatybilny z układem ARDUINO MEGA2560 R3
