ARTPOL GWINTOWNIK M 10x1,00mm /1szt.
GWINTOWNIK RĘCZNY M10x1 DIN-2181/1P + NARZYNKA M10

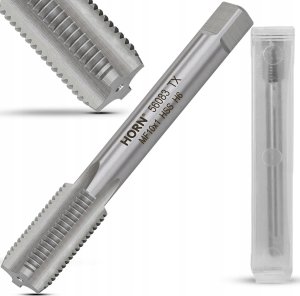

Gwintowniki metryczne M10x1:
⚙️Specyfikacja techniczna:⚙️
☑️typ gwintu: metryczny zwykły prawoskrętny.
☑️twardość: 60°HRc (+/-1°).
☑️ilość rowków wiórowych: 3.
☑️zarys gwintu: kąt 60°.
☑️materiał wykonania: stal stopowa narzędziowa NC6 (W-1.2063).
☑️w zestawie dedykowane plastikowe etui.
✔️Normy:
✅Zgodne z normą: DIN-2181/1-P.
✅Norma gwintu: ISO DIN-13.
✅Tolerancja gwintu: ISO2 (6H).
✏️Wymiary (rysunek techniczny):
- gwint (d1): M10.
- skok gwintu (P): 1 mm.
- długość części całkowitej (l1): 70 mm.
- długość uchwytu zabieraka (l2): 8 mm.
- średnica uchwytu zabieraka (d2): kwadrat 5.5 mm.
Narzynki metryczne M10x1:
✔️Specyfikacja techniczna:
☑️typ gwintu: metryczny zwykły prawoskrętny.
☑️twardość: 60°HRc (+/-1°).
☑️nakrój: 1.75P.
☑️zarys gwintu: kąt 60°.
☑️materiał wykonania: stal stopowa narzędziowa NC6 (W-1.2063).
☑️w zestawie dedykowane plastikowe etui.
Narzynki posiadają otwory zaciskowe do mocowania w oprawkach gwinciarskich o gniazdach ø30x11mm.
✔️Normy:
✅Zgodna z normą: DIN-EN 22 568.
✅Norma gwintu: ISO DIN-13.
✅Tolerancja gwintu: ISO (6g).
✏️Wymiary (rysunek techniczny):
- nacinany gwint (d1): M10.
- skok gwintu (P) - 1 mm.
- średnica zewnętrzna (d2): 30 mm.
- grubość narzynki (h1): 11 mm.
- otwory wiórowe (W): 4.
- zalecana średnica wałka pod gwintowanie: ø9.88 mm.
