Wkrętak o wymiarach M10x1.25:

Przeznaczony do zastosowań ogólnych, do nawlekania otworów wykonanych ze stali konstrukcyjnej węglowej, niskostopowej, staliwa o wytrzymałości do Rm < 600MPa, metali nieżelaznych oraz utwardzanych tworzyw sztucznych.

Specyfikacja techniczna:

• marka: Horn.
• typ gwintu: metryczny zwykły prawoskrętny.
• twardość: 60°HRc (+/-1°).
• nacięcie gwintu: 1.75P.
• kąt nachylenia gwintu: 60°.
• materiał wykonania: stal stopowa narzędziowa NC6 (W-1.2063).

Wkrętak posiada otwory do mocowania w uchwytach wiertarskich o gniazdach ø30x11mm.

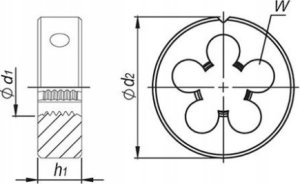

Wymiary (rysuek techniczny):

• średnica gwintu (d1): M10.
• skok gwintu (P) - 1.25 mm.
• średnica zewnętrzna (d2): 30 mm.
• grubość wkrętaka (h1): 11 mm.
• liczba wcięć (W): 4.
• zalecana średnica otworu do nawlekania: ø9.85 mm.

Normy:

• Zgodny z normą: DIN-EN 22 568.
• norma gwintu: ISO DIN-13.
• tolerancja gwintu: ISO (6g).
