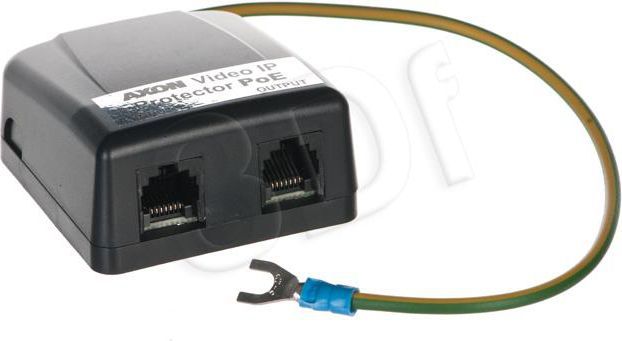

Axon Video IP Protector PoE AZP-AXONVideoIPPPoE-0

AXON Video IP Protector PoE służy do ochrony przeciwprzepięciowej urządzeń stosowanych w systemach cyfrowej telewizji przemysłowej komunikujących się poprzez Ethernet 10/100 Mb/s, a w szczególności przeznaczony jest do zabezpieczenia kamer IP zasilanych zdalnie w technologii PoE, tzn. poprzez niewykorzystane pary przewodów w kablu transmisyjnym.

Urządzenie AXON Video IP Protector PoE zawiera w sobie dwa tory – tor przesyłania danych (linie 1-2, 3-6) oraz tor zasilania (linie 4+5, 7+8). Oba te tory zabezpieczone są elementami przeciwprzepięciowymi, które odprowadzają ładunek do ziemi, a także chronią linie pomiędzy sobą w obrębie przewodów. W celu zwiększenia obciążalności toru zasilania linia 4 jest zwarta z 5, a linia 7 z 8.

Ważne! Warunkiem poprawnej pracy ochronnika jest podłączenie go do sprawnego uziemienia lub przewodu PE. Zaleca się, aby skuteczność zerowania bądź rezystancja uziemienia zgodne były z obowiązującymi przepisami.

UWAGA: nie wolno podłączać przewodu uziemiającego urządzenia do instalacji odgromowej budynku!
