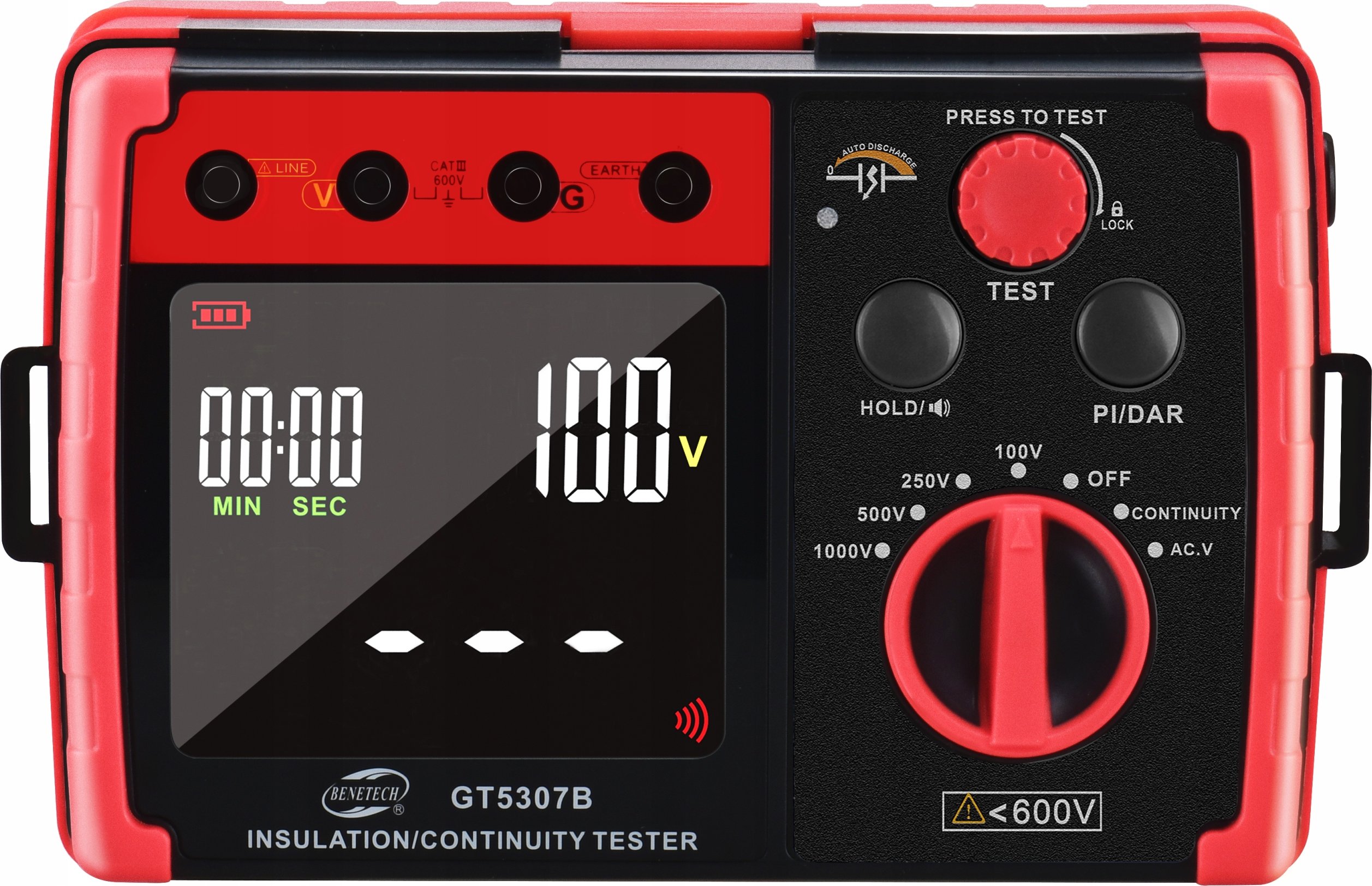

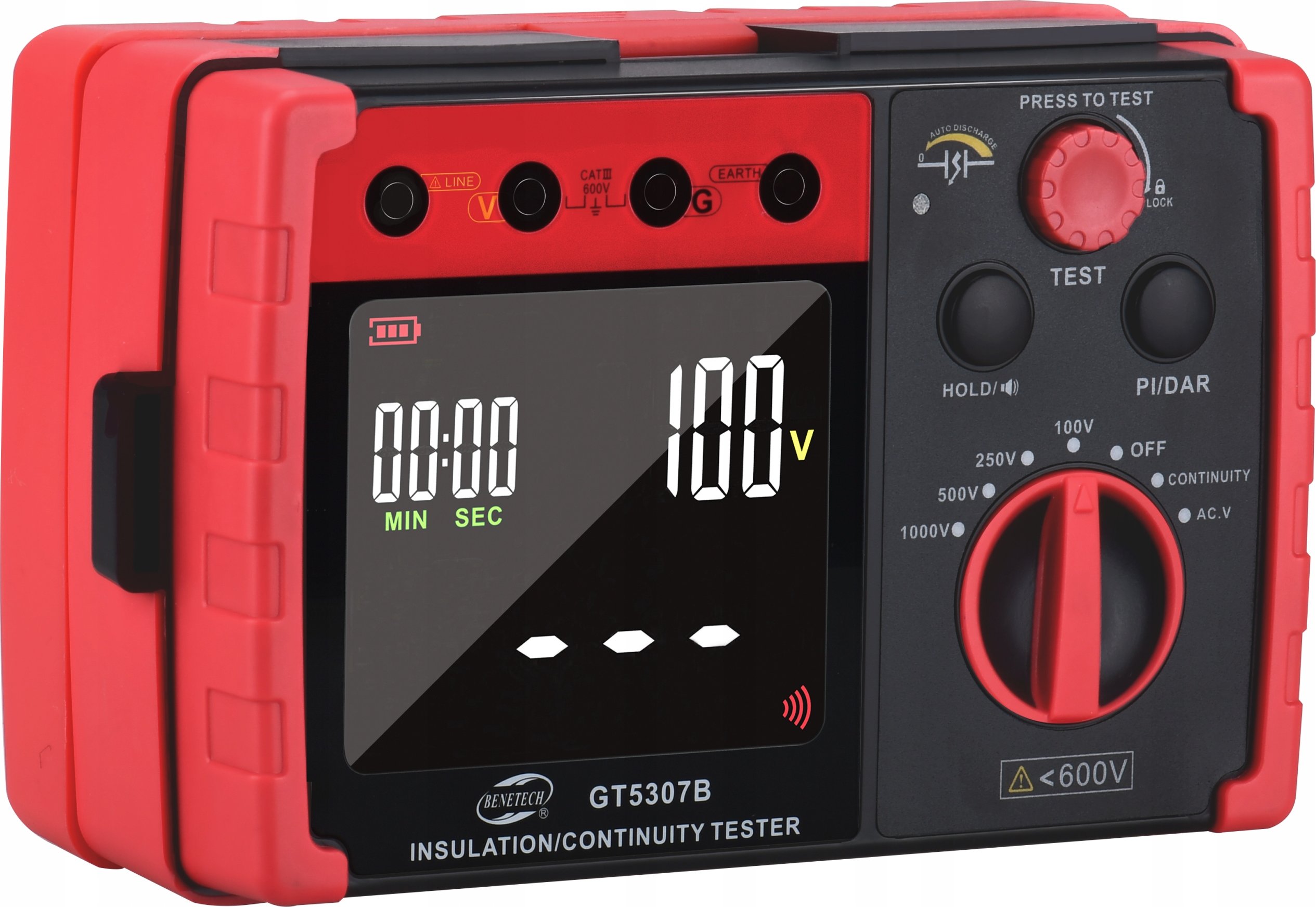

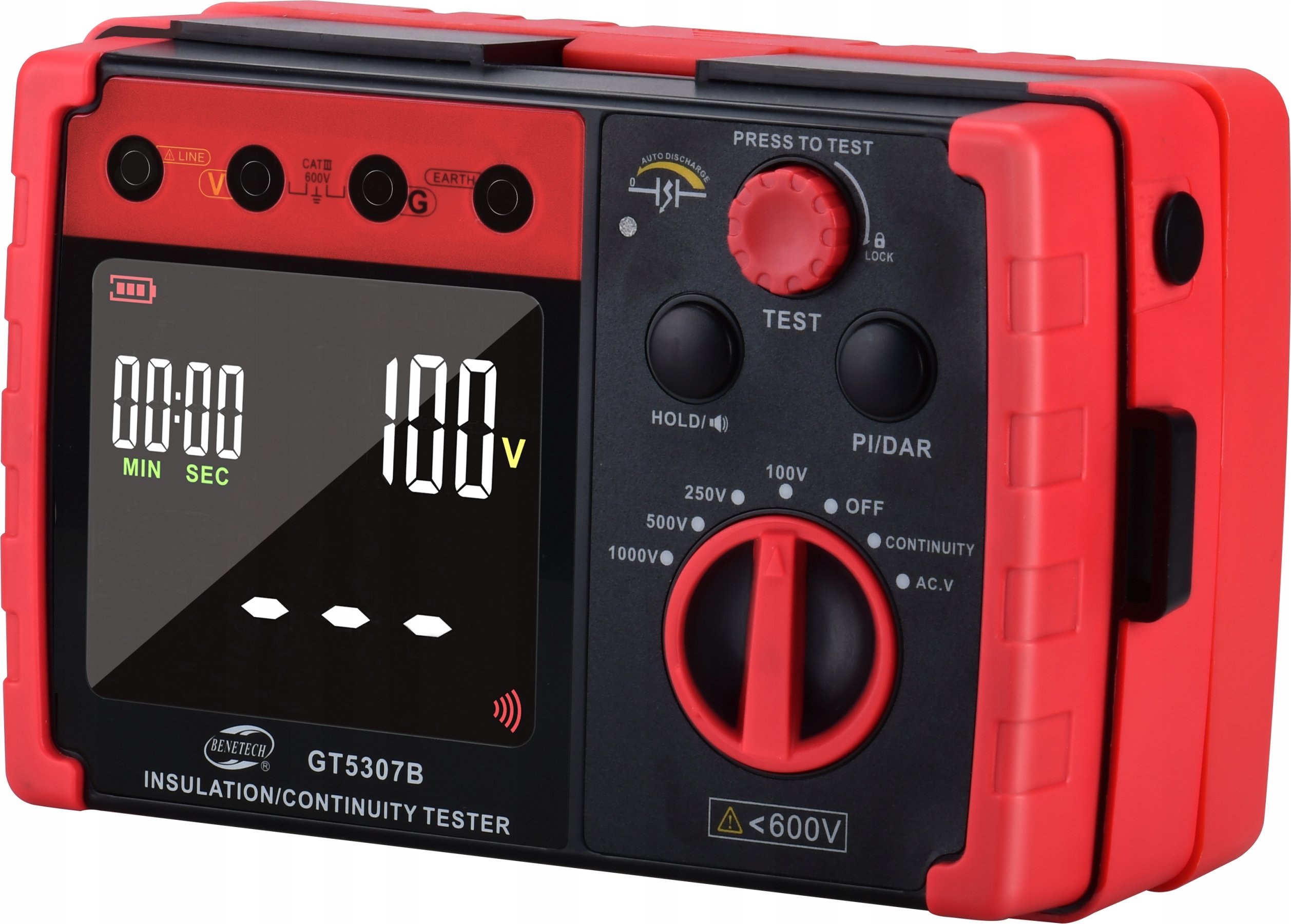

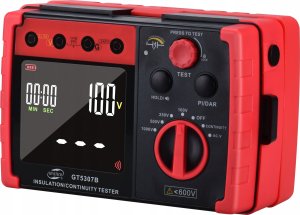

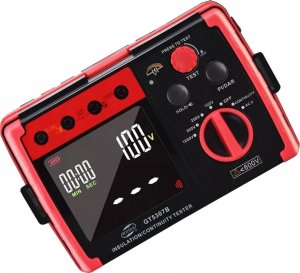

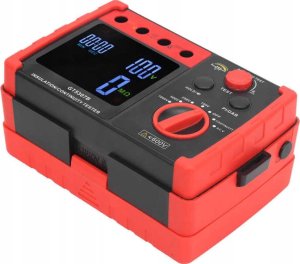

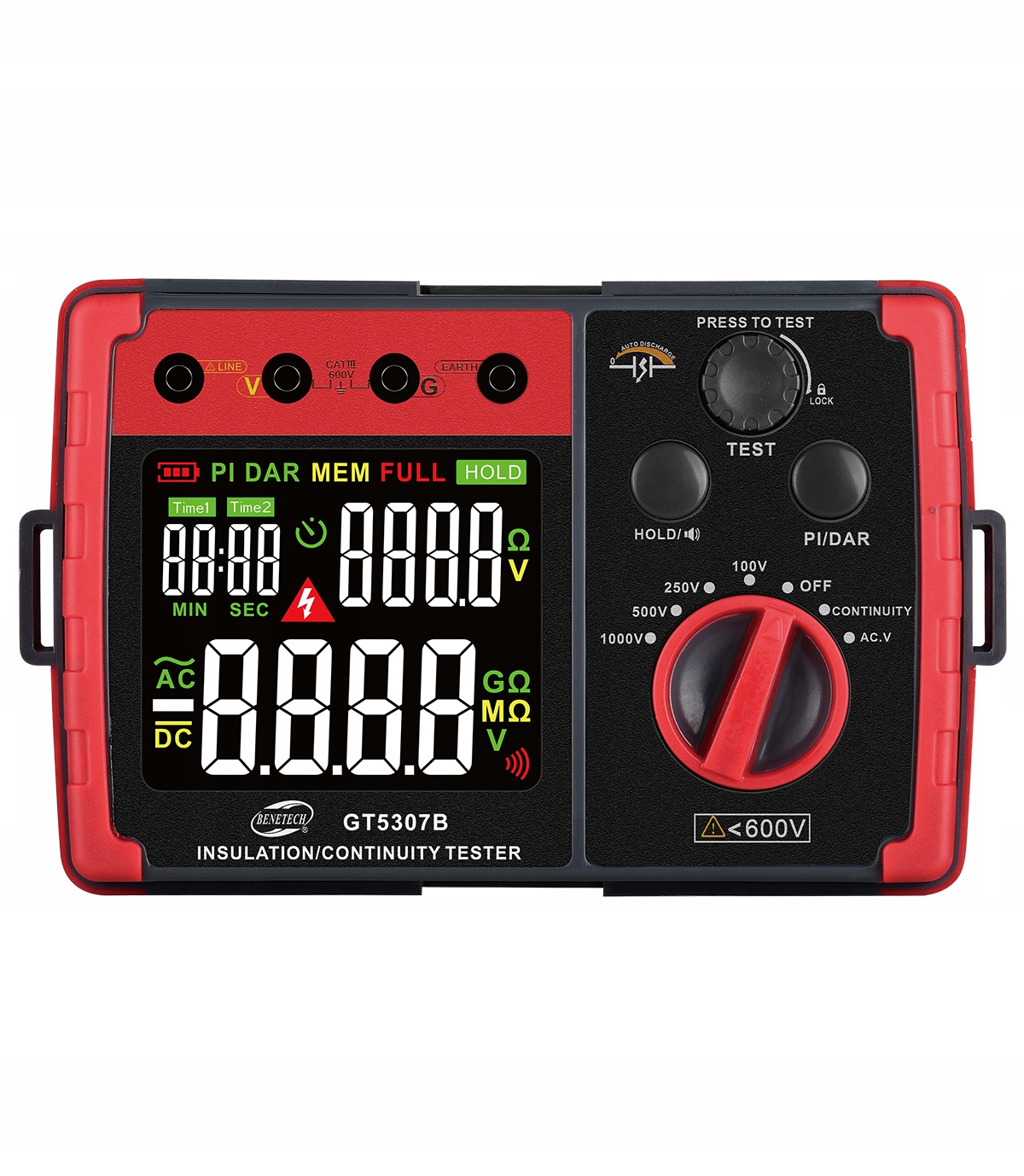

Tester do badania rezystancji izolacji pod wysokim napięciem: Benetech GT5307B

Pomiar rezystancji izolacji za pomocą miernika uziemienia.

Badanie jest przeprowadzane między elementami obwodów elektrycznych a izolacją, taką jak np. izolacja kabli, obudowy urządzeń, skrzynki rozdzielcze itp.

Celem jest wykrycie urządzeń i elementów, które mogą być potencjalnie niebezpieczne dla izolacji elektrycznej i mogą spowodować porażenie prądem elektrycznym.

NAJWAŻNIEJSZE CECHY:

• miernik uziemień z przejrzystym i dużym wyświetlaczem LCD
• pomiar rezystancji uziemienia ziemi (gleby):
• prosty pomiar 2-przewodowy
• precyzyjny pomiar 3-przewodowy
• pomiar potencjału ziemi
• pomiar spadku napięcia na uziemieniu
• wskaźnik przekroczenia zakresu pomiarowego
• wskaźnik stanu baterii
• ergonomiczny kształt ułatwiający pomiary i transport
• praktyczny pokrowiec ochronny
• solidna obudowa

PARAMETRY TECHNICZNE:

TESTER BADANIA IZOLACJI OBWODÓW:

⚡ Zakres pomiarów:

• 100V - 0.0~1.5GΩ
• 250V - 0.0~5.5GΩ
• 500V - 0.0~5.5GΩ
• 1000V - 0.0~5.5GΩ

⚡ Napięcie otwartego obwodu:

• 100V - DC 100V / +20%, -0%
• 250V - DC 250V / +20%, -0%
• 500V - DC 500V / +20%, -0%
• 1000V - DC 1000V / +20%, -0%

⚡ Prąd znamionowy:

• 250V - 0.5MΩ obciążający / 0.5mA~0.55mA
• 500V - 0.5MΩ obciążający / 1mA~1.2mA
• 1000V - 2.5MΩ obciążający / 1mA~1.2mA
• 2500V - 2.5MΩ obciążający / 1mA~1.2mA

⚡ Prąd zwarciowy:

• w przybliżeniu 2.0mA

⚡ Dokładność:

• ±5% odczyt +3%cyf

TESTER NAPIĘCIA:

30 - 600V (Rozdzielczość 1V)

⚡ Zakres pomiaru:

• DV - ±30 - ± 600V
• AV - ±30 - 600V (50/60Hz)

⚡ Rozdzielczość:

• DV - 1V
• AV - 1V

⚡ Dokładność:

• DV - ±5% odczyt +3%cyf
• AV - ±5% odczyt +3%cyf

POZOSTAŁE PARAMETRY URZĄDZENIA:

• Wyświetlacz: Maksymalnie do 999 znaków (powyżej np. 1000 oznacza jako 1T).
• Wskaźniki przeciążenia: Wskaźniki przeciążenia: OL pojawi się po przekroczeniu zakresu izolacji, LO zaś po przekroczeniu zakresu napięcia.
• Automatyczny zakres: Przesunięcie zakresu do górnego zakresu: 1000 Przesunięcie zakresu do dolnego zakresu: 95 (Tylko w zakresie rezystancji izolacji).
• Częstotliwość próbkowania: 0.5~ 10 razy/sek.
• Maksymalna wysokość: Mniej niż 2000m (do użytku wewnątrz budynków).
• Warunki użytkowania: Temperatura 0~40C, wilgotność <= 85%.
• Warunki przechowywania: Temperatura -20~ 60C, wilgotność <= 90%.
• Ochrona przed przeciążeniem: Rezystancja izolacji: AC 1200V/ 10 sek. Napięcie : AC 720V/ 10 sek.
• Opór napięcia: AC8320 (50/60Hz) / 5 sek. (między obwodem elektrycznym a obudową).
• Rezystancja izolacji: 1000 m lub więcej / DC 1000V (między obwodem elektrycznym a obudową).
• Zasilanie: DC12V (8 x bateria 1.5V LR14).
• Czas pracy na baterii: około 15 godzin.
• Wymiary: 153 x 96 x 220 mm.
• Waga: 1032 g (bez baterii i przewodów testowych).

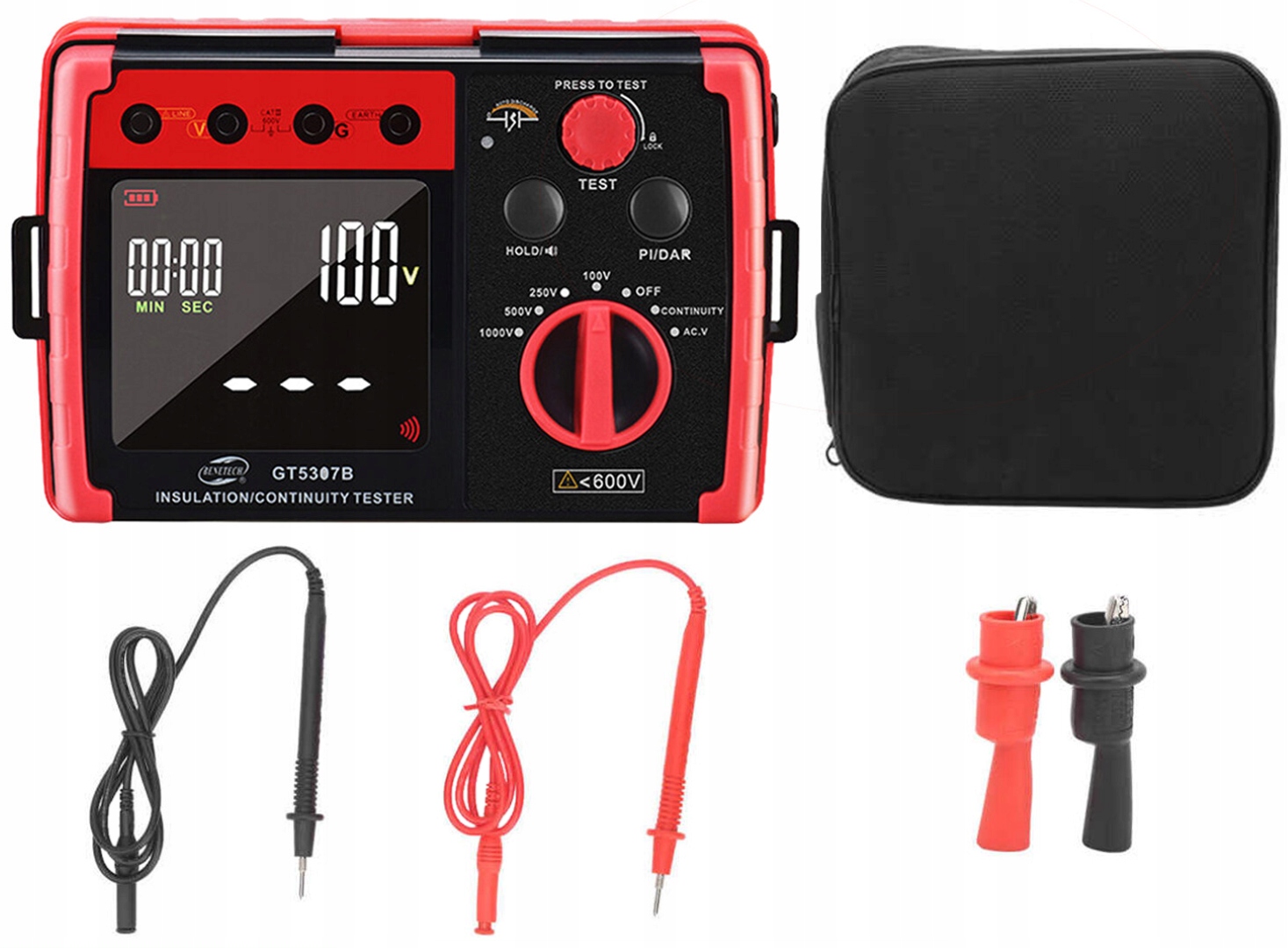

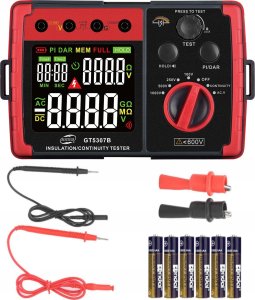

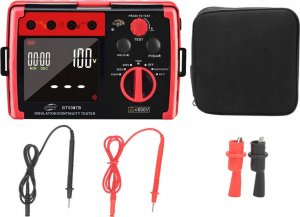

ZAWARTOŚĆ ZESTAWU

• 1 x Tester do badania rezystancji izolacji pod wysokim napięciem
• 1 x Czerwony przewód testowy
• 1 x Czarny przewód testowy
• 2 x Zacisk krokodylkowy
• 1 x Instrukcja obsługi w języku polskim
• 1 x Troba (pokrowiec)
• 8 x Bateria alkaliczna 1.5V LR14

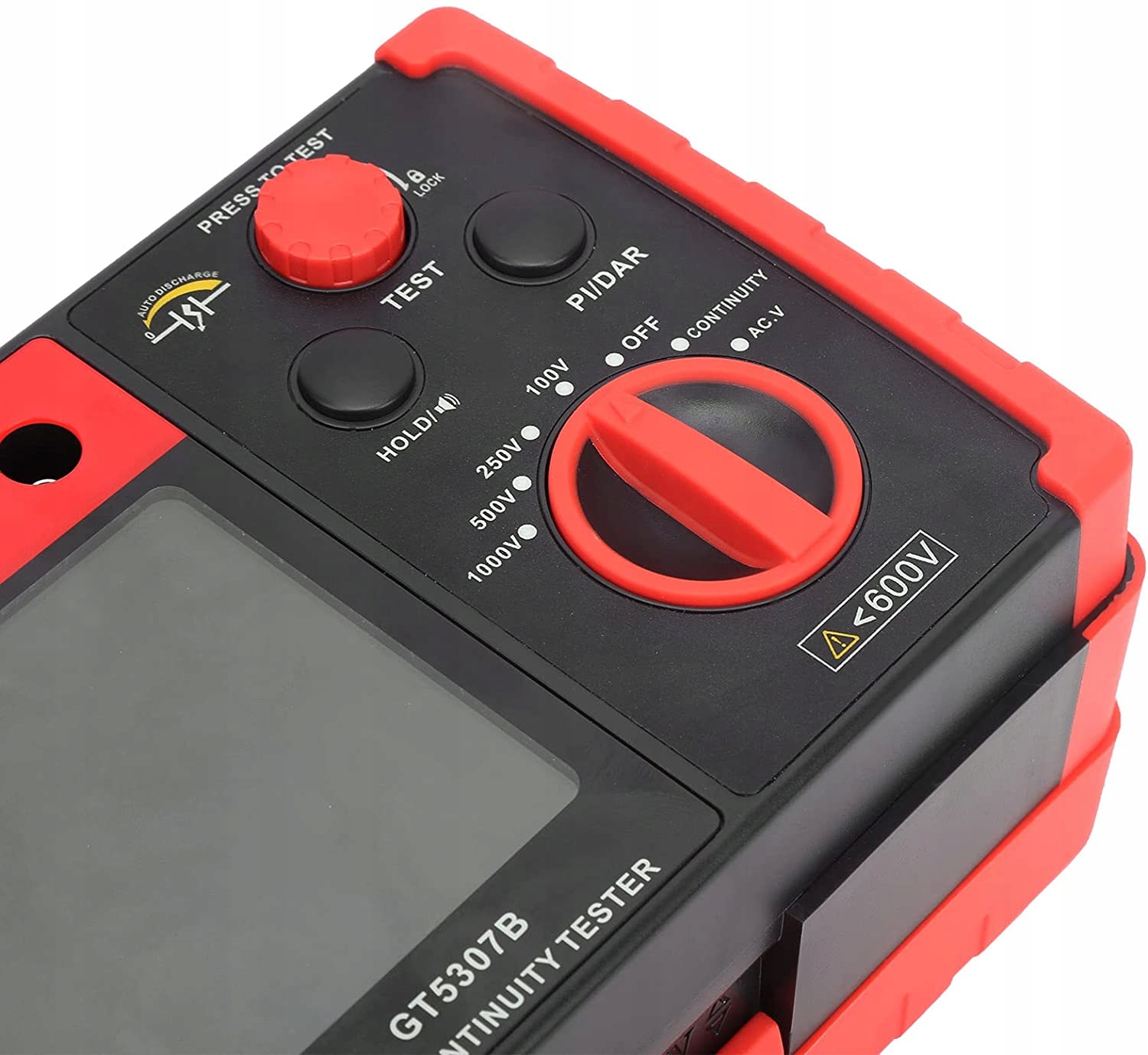

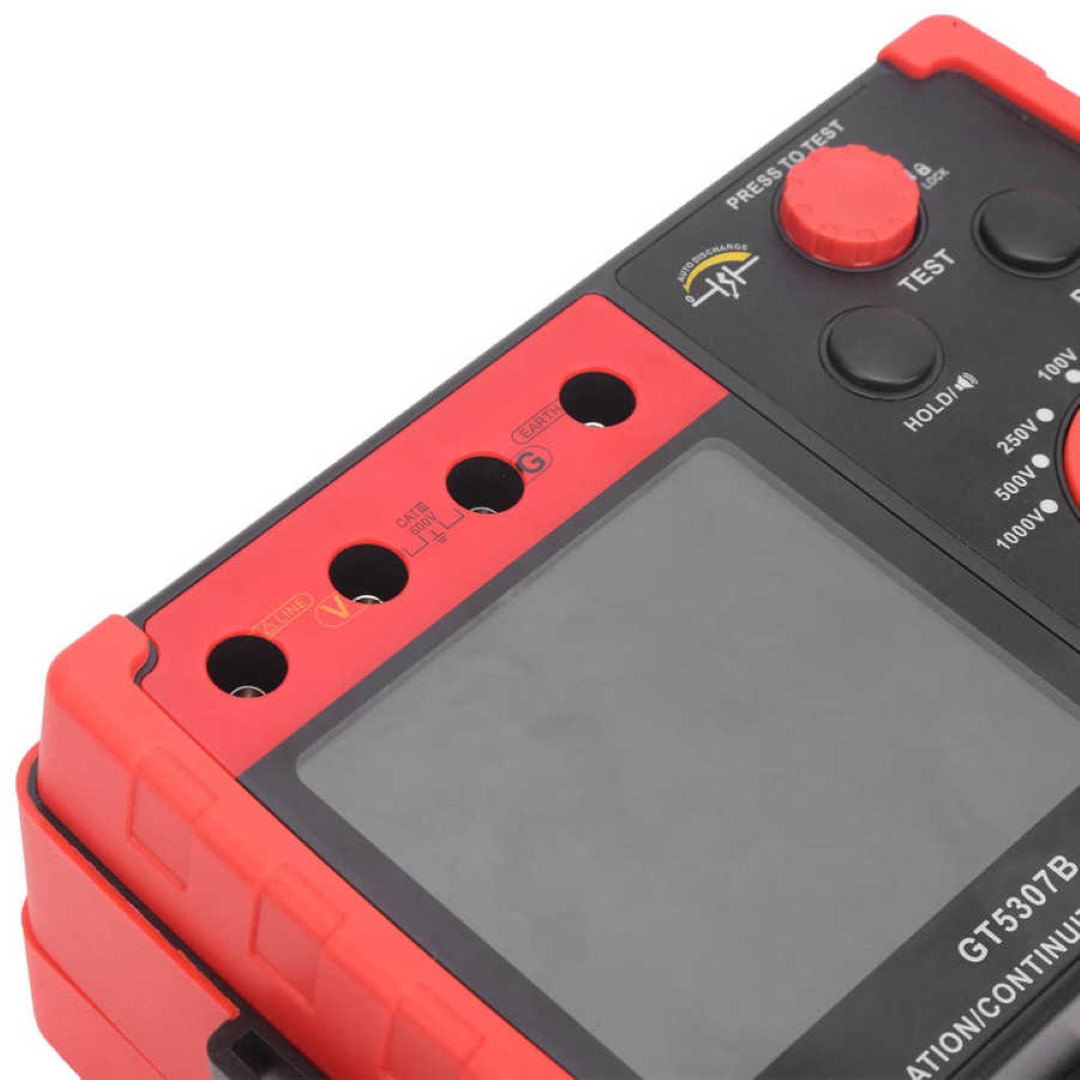

OPIS ELEMENTÓW URZĄDZENIA I AKCESORIÓW:

1. Wyświetlacz LCD.
2. Przycisk regulacji czasu.
3. Przycisk podświetlenia.
4. Przycisk testu.
5. Przyciski regulacji czasu.
6. Przełącznik funkcji.
7. Gniazdo czerwonego przewodu testowego pod wysokim napięciem.
8. Gniazdo zielonego przewodu ochronnego.
9. Gniazdo czarnego przewodu testowego.
10. Wejście interfejsu DC (12V/1A)
11. Czarny przewód testowy wraz z zaciskiem krokodylkowym.
12. Zielony przewód ochronny wraz z zaciskiem krokodylkowym.
13. Czerwony przewód testowy pod wysokim napięciem wraz z zaciskiem krokodylkowym.
14. Śrubokręt.

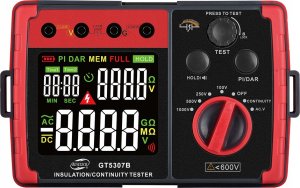

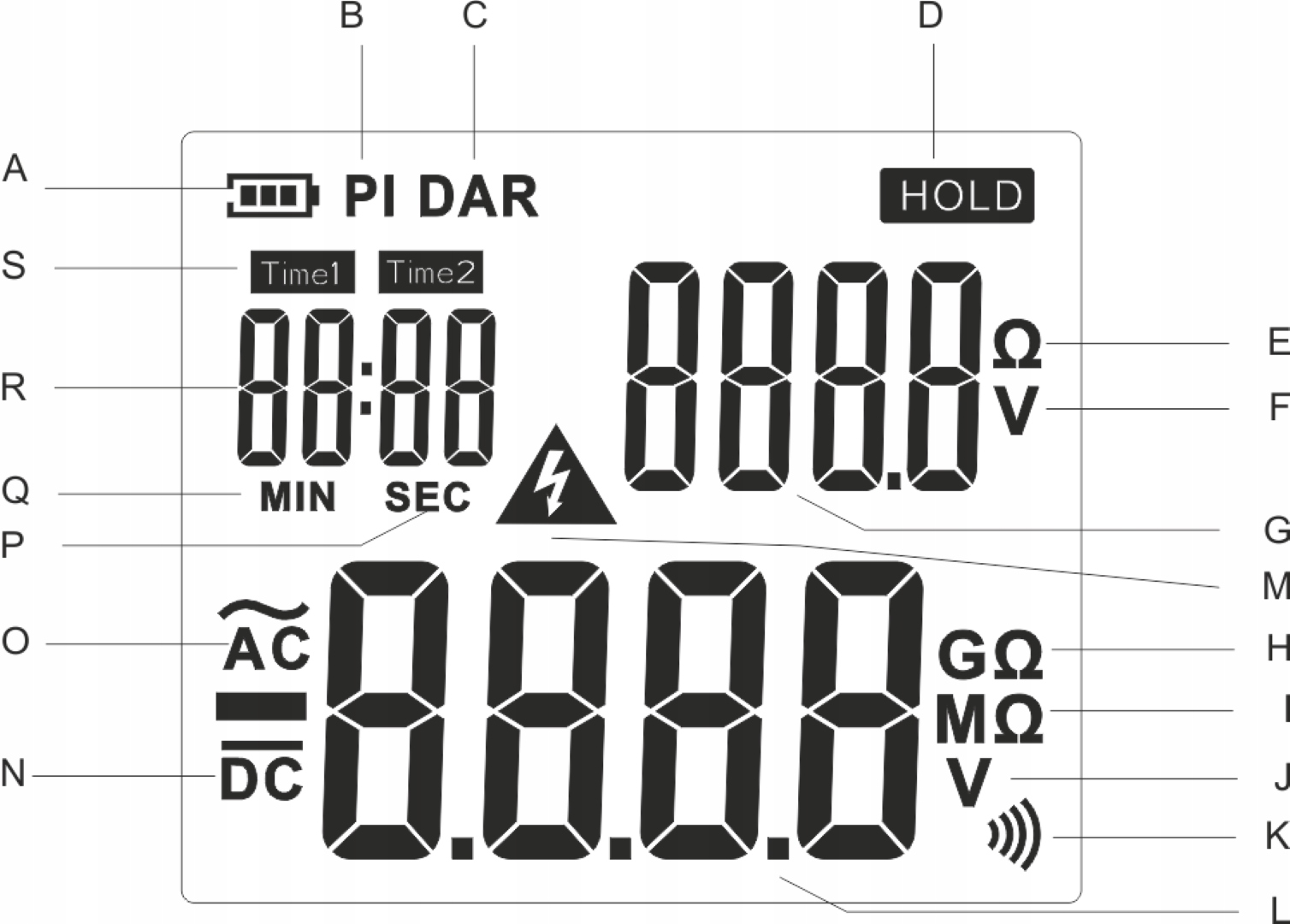

OPIS ELEMENTÓW WYŚWIETLACZA:

1. Symbol baterii.
2. Symbol odliczania czasu.
3. Minutnik.
4. Minuta.
5. Sekunda.
6. Minutnik 1
7. Odczyt napięcia/ oporu izolacji.
8. Jednostka oporu.
9. Jednostka napięcia
10. Sekcja odczytu napięcia.
11. Ostrzeżenie o wysokim napięciu.
12. Prąd zmienny.
13. Symbol minus.
14. Prąd stały.
