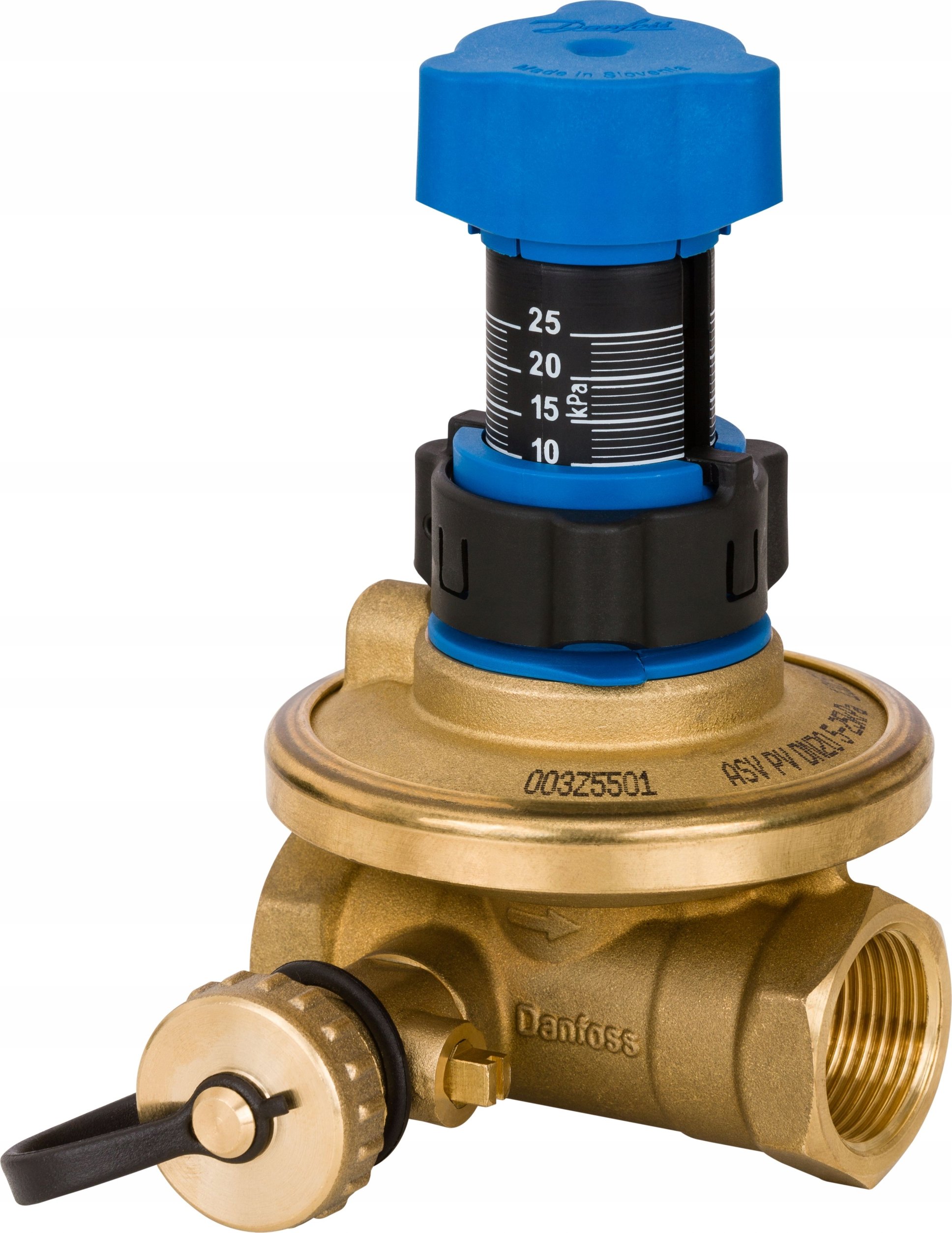

Automatyczny wentyl równoważący ASV-PV 5-25 kPa DN15, bez izolacji

Wytwórca: DANFOSS

Automatyczne wentyle równoważące Danfoss ASV to proste, niezawodne i ekonomiczne rozwiązanie, zapewniające hydrauliczne zrównoważenie w dwururowych instalacjach grzewczych. Rozwiązują one techniczny problem wahań ciśnienia: przyczyny zaburzeń równowagi systemu i problemów, takich jak nierównomierny rozkład ciepła, hałas i wysokie zużycie energii. ASV składa się z dwóch elementów: regulator różnicy ciśnień zamontowany na rurociągu powrotnym. Rurka impulsowa łączy oba wentyle, dzięki czemu można kontrolować różnicę ciśnień nad pionem. W połączeniu z wentylami z ustawieniem wstępnym Danfoss RA-N lub RA-UN na grzejnikach uzyskuje się idealnie zrównoważony system, zarówno w warunkach pełnego, jak i częściowego obciążenia. Czwarta generacja ASV-PV oferuje wiele unikalnych innowacji. Została zaprojektowana w oparciu o potrzeby instalatorów, z naciskiem na oszczędność czasu podczas instalacji i uruchomienia systemu. Cechy i korzyści Widoczna skala ustawiania Proste wykonanie ustawienia różnicy ciśnień, nie jest wymagane żadne specjalne wyposażenie. Wyraźna skala ułatwia określenie czy ustawienie jest prawidłowe. Pierścień ustawiania może być zablokowany w celu uniemożliwienia nieautoryzowanych zmian. Niewielka wysokość Wymiary zostały zmniejszone dla wygody i łatwości montażu. Szybsze i lepsze przepłukiwanie instalacji Zwiększanie niezawodności systemu poprzez możliwość przepłukania systemu przed uruchomieniem. W celu przepłukiwania i napełniania instalacji istnieje możliwość tymczasowego blokowania wentyla ASV-PV w pozycji otwartej za pomocą specjalnego pierścienia. Zintegrowana membrana Korpus wentyla i membrana są teraz połączone i stanowią jeden element. Taka konstrukcja zapewnia optymalną wydajność przy niskim przepływie i doskonałą wrażliwość na zmiany różnicy ciśnień dla każdej średnicy wentyla.

Specyfikacja:

• Materiał wykonania Inne
• Ochrona powierzchni Surowy stan
• Nominalna średnica 1/2 cala (15)
• Połączenie 1 Wewnętrzna gwintowa stożkowa BSPT-Rc (ISO 7-1 / EN 10226-1)
• Połączenie 1 z trójnikiem Tak
• Połączenie 2 Wewnętrzna gwintowa stożkowa BSPT-Rc (ISO 7-1 / EN 10226-1)
• Połączenie 2 z trójnikiem Tak
• Klasa ciśnienia urządzenia PN 16
• Do wody pitnej Tak
• Do ciepłej wody Tak
• Do wody CO Tak
• Maksymalne ciśnienie różnicowe przy 20°C 0.25 bar
• Obsługa manualna Tak
• Sterowany silnikiem Tak
• Z termostatem Tak
• Z odpływem Tak
• Z termometrem Tak
• Z wskaźnikiem pozycji Tak
• Z przyłączami pomiarowymi Tak
• Z przedłużonymi końcówkami pomiarowymi Tak
• Z przyłączem do pomiaru Tak
• Z przyłączem rurki impulsowej Tak
• Wartość Kvs 1.6
• Marka Danfoss
