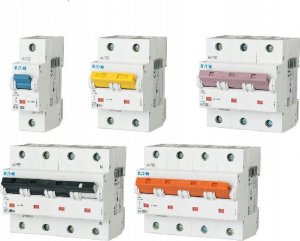

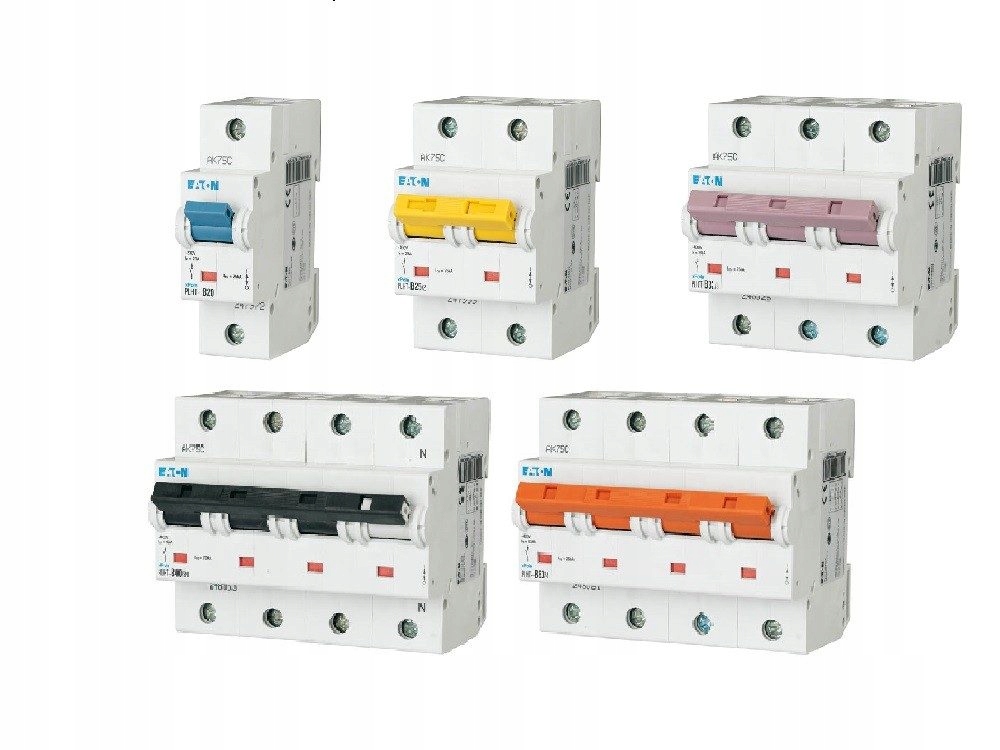

Wyłącznik nadprądowy PLHT jest urządzeniem ochronnym wyposażonym w wyzwalacz termiczny i elektromagnetyczny, który jest dostępny w wersjach 1-, 2-, 3-, 4- i 3+N biegunowych. Wyłączniki PLHT są kompatybilne z aplikacjami AC i DC do 60 V o prądach znamionowych od 20 A do 125 A i są dostępny z charakterystyką wyzwalania B, C i D. Ich zdolność przełączania wynosi do 25 kA.

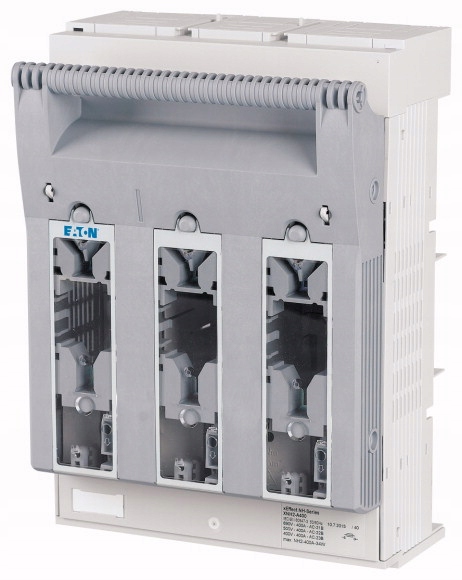

XNH2-A400 Rozłącznik bezpiecznikowy 400A 3P 183057

• Znamionowy prąd ciągły Iu [A]: 400 A
• Liczba biegunów: 3
• Znamionowy warunkowy prąd zwarciowy Iq [kA]: 120 kA
• Znamionowa moc pracy dla AC-23, 400 V [kW]: 0 kW
• Znamionowy wytrzymywany prąd krótkotrwały Icw [kA]: 3 kA
• Maksymalne znamionowe napięcie pracy Ue AC [V]: 690 V
• Ilość w opakowaniu zbiorczym: 1 szt
• Do montażu na płycie: Tak
• Stopień ochrony (IP) części czołowej: Inne
• Do wkładek bezpiecznikowych: NH2
• Wbudowany napęd silnikowy: Nie
• Rodzaj podłączenia styków głównych: Połączenie śrubowe
• Jako wyłącznik awaryjny: Nie
• Rodzaj elementu wykonawczego: Uchwyt pokrywy
• Jako rozłącznik główny: Nie
• Jako rozłącznik bezpieczeństwa: Nie
• Do montażu tablicowego: Nie
• Do montażu szynowego: Nie
• Z kontrolą stanu wkładki bezpiecznikowej: Nie
• Opcjonalny napęd silnikowy: Nie
• Umiejscowienie elementu napędowego: Strona przednia
• Kierunek wprowadzenia kabla: Inne
• Ze złączami wtykowymi: Nie
• Producent: EATON ELECTRIC
• Marka: EATON ELECTRIC
• Kod produktu: 1180931
• EAN: 4015081779840

WARIANTY 1, 2, 3, 4 i 3+N biegunowe       CHARAKTERYSTYKA WYZWALANIA B, C, D               KLASA OGRANICZANIA ENERGII 3

Główne cechy

• Wyłączniki Premium PLHT: do zastosowań w budownictwie mieszkaniowym oraz innych zastosowań
• Klasa ograniczenia energii 3
• Wskaźnik położenia styków czerwony - zielony
• Prąd znamionowy: do 125 A
• Charakterystyka wyzwalania: B, C, D
• Znamionowa zdolność łączeniowa do 25 kA zgodnie z normą IEC/EN 60947-2
• Właściwości izolacyjne spełniają wymagania dotyczące koordynacji izolacji (= odległość pomiędzy stykami ≥ 4 mm).
• Dostępna jest szeroka gama akcesoriów, które mogą być również zamontowane w późniejszym czasie
• Różne kolory uchwytu przełącznika prądu znamionowego

Projekt zgodny z normami i o sprawdzonej jakości

Wyłączniki nadprądowe PLHT firmy Eaton są przetestowane i zatwierdzone do użytku zgodnie z normą IEC/EN 60947-2 (VDE 0660-101). Norma IEC/EN 60947-2 (VDE 0660-101) dotyczy wyłączników w obwodach o napięciu znamionowym do 1000 V AC lub do 1500 V DC.

Najczęściej stosowany typ zabezpieczenia przed przeciążeniami

Wyłączniki nadprądowe zabezpieczają przewody przed uszkodzeniami spowodowanymi przeciążeniami i zwarciami: W przypadku przeciążenia, wyzwalacz bimetalowy odcina zasilanie zanim dojdzie do przegrzania izolacji przewodów i pożaru. W przypadku zwarcia, elektromagnetyczny wyzwalacz odłączy zasilanie w odpowiednim czasie.

Właściwy wyłącznik nadprądowy dla każdego zastosowania

Wyłączniki z charakterystyką wyzwalania B są standardowym typem wyłącznikiem nadprądowym stosowanym w obwodach oświetleniowych i gniazdowych. W przypadku obwodów o wysokim prądzie rozruchowym np. obwody silników stosuje się urządzenia o charakterystyce wyzwalania C.. Wyłączniki z charakterystyką wyzwalania D stosowane są do obciążeń indukcyjnych i pojemnościowych, np. zawory elektromagnetyczne, transformatory itp.
