Cyfrowa centrala domofonowa ELFON OPTIMA OP-MA765R G

ELFON OPTIMA OP-MA765R G typu GŁÓWNY WZÓR to panel wykorzystywany w cyfrowych systemach domofonowych wielostrefowych dedykowanych dużym obiektom jak np: osiedla zamknięte, gdzie tworzony jest podział na wejścia jednorodne oraz podrzędne lub występuje duża ilość central domofonowych. Maksymalna konfiguracja systemu Master-Slave obejmuje 8 wejść jednorodnych (głównych) i 60 wejść podrzędnych (klatkowych) z łączną ilością użytkowników nie przekraczającą 765. System pozwala na wydzielenie maksymalnie 15 stref (lokalnych linii unifonów, które obejmują np. klatkę, blok), w obrębie stref może występować maksymalnie 255 lokali i 4 panele OP-SL255 SLAVE. Np. wejściami jednorodnymi mogą być główne bramy/furtki prowadzące na teren osiedla, strefami natomiast - wejścia do poszczegółnych budynków.

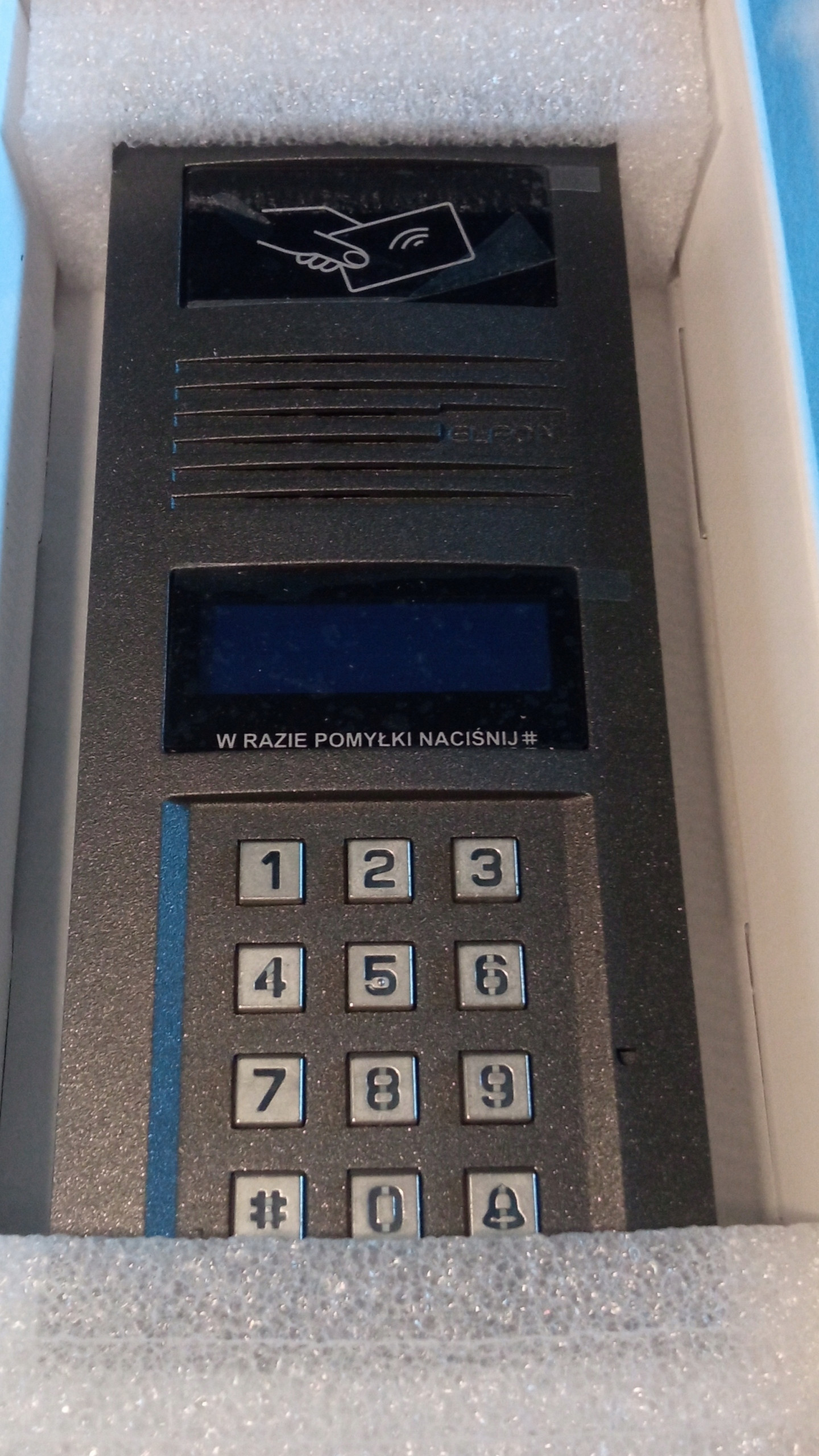

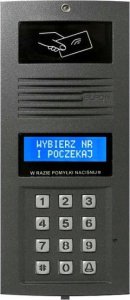

Panel zewnętrzny OP-MA765R G posiada solidną, odporną na dewastację obudowę w kolorze grafitowym wykonaną ze stopu cynku i aluminium. Model jest wyposażony w czytnik RFID umożliwiający otwieranie wejścia za pomocą kart zbliżeniowych.

Budowa systemu MASTER-SLAVE

System Master-Slave konstruuje się z paneli SL255, MA765 oraz modułów komunikacyjnych OP-H4v3.

Cechy paneli systemu Optima MA765

• automatyczne ogrzewanie ekranu - problem spowolnienia wyświetlacza w niskich temperaturach został znacznie zmniejszony
• dodatkowy przekaźnik umożliwiający sterowanie zewnętrznym urządzeniem
• wejście KE pozwalające na podłączenie przycisku zamykającego (NO) - możliwość dostosowania funkcji przycisku (otwieranie zamka elektrycznego, przekaźnika, obu jednocześnie)
• automatyczne wykrywanie stanu zwarcia linii unifonów - możliwość współpracy z zamkami elektrycznymi prądu stałego i zmiennego oraz typu rewersyjnego
• wybór między dwoma sposobami zestawiania połączeń: z potwierdzeniem lub bez potwierdzenia (automatyczne wybieranie po określonym czasie)
• panel chroniony indywidualnym kodem serwisowym
• czytnik RFID, za pomocą którego można otwierać zamek za pomocą breloków i kart (kluczy RFID) w standardzie UNIQUE

Cechy cyfrowego systemu wielostrefowego Optima Master-Slave

• obsługa do 765 lokali
• maksymalnie 15 stref dostępu czyli lokalnych linii unifonów
• maksymalnie 8 paneli jednorodnych Master Optima MA765
• maksymalnie 60 paneli podrzędnych Slave Optima SL255
• usługa portierska - możliwość zamontowania panelu Master u portiera w celu komunikacji portiera z mieszkańcami osiedla
• 3 rodzaje wybierania z panela MASTER: jednoetapowe (numer bloku i numer mieszkania), dwuetapowe (numer bloku [dzwonek] - numer lokalu) i bezpośrednie (numer mieszkania)
• produkt polski, producent ELFON

Główne możliwości konfiguracyjne

• numery mieszkań - numer mieszkania może być dowolną liczbą z zakresu 1-9999, możliwe jest dodanie nieciągłych zakresów numeracji, dla których panel automatycznie przypisze fizyczne numery unifonów, dla każdego dodanego numeru mieszkania, możliwa jest zmiana przypisanego automatycznie numeru unifonu, na inny, wolny numer fizyczny słuchawki
• ustawienie szeregu parametrów ogólnych (np. czas otwarcia zamka, czas rozmowy)
• personalizacja ustawień dla danego mieszkania (np. rodzaj i głośność dzwonka, czas dzwonienia)
• system kodów - otwarcie zamka
• 8-cyfrowy kod serwisowy umożliwiający także dostęp do konfiguracji systemu 8 kodów ogólnych (4-cyfry)
• 4-cyfrowy kod indywidualny dla każdego z obsługiwanych mieszkań (255)
• panel umożliwia wygenerowanie unikalnego zestawu 4-cyfrowych kodów indywidualnych na podstawie podanego przez instalatora 8-cyfrowego numeru
• funkcje testowe do konfiguracji systemu: test komunikacji lokalnej, test komunikacji systemu
• tryb "GABINET" - automatyczne otwarcie zamka przy odłożonej słuchawce

Główne funkcje ułatwiające instalację

• tryb instalacji - pozwala na zestawienie połączenia panel - unifon z poziomu unifonu, co pozwala instalatorowi na samodzielne testowanie zainstalowanego systemu
• test unifonów - panel automatycznie znajduje unifony, których słuchawka jest niewłaściwie odłożona

Dane techniczne

• Panel przedni: Stop cynkowy odporny na dewastację
• Głośnik: rezystancja 8 Omów
• Wzmacniacz: klasa AB 1W analogowy
• Wejście: KE
• Wyjście: przekaźnik NO
• Klawiatura: numeryczna, podświetlana
• Wyświetlacz: graficzny LCD 128x64
• Zakres częstotliwości: 200Hz - 4kHz
• Zakres temperatury pracy: -20⁰C - 70⁰C
• Zakres temperatury przechowywania: -20⁰C - 70⁰C
• Wilgotność względna: do 95% bez kondensacji
• Wyjście zamka elektrycznego: normalne, rewersyjne, napięcie stałe, napięcie zmienne
• Wybieranie: numer bloku / numer mieszkania lub numer bloku i numer mieszkania lub numer mieszkania
• Stopień ochrony: IP 44
• Klasa odporności na dewastację: IK08
• Ilość obsługiwanych unifonów/monitorów: 765
• Ilość wejść w systemie: 8 jednorodnych wejść, 60 podrzędnych wejść
• Kamera CCD 700 TVL: brak
• Ilość kart RFID: 20 dla mieszkania, 24 ogólne, 8 serwisowych
• Kody otwarcia: 1 dla mieszkania, 8 ogólnych, 1 serwisowy
• Dodatkowe wejście (KE): możliwość podłączenia przycisku zamykającego
• Napięcie zasilające: 14 V AC
• Maks. pobór prądu: 1,0 A
• Pobór prądu w stanach spoczynkowych: 350 mA bez zamka elektrycznego
• Maks. obciążenie wyjścia zamka elektrycznego: do 700 mA
• Maks. obciążenie wyjścia dodatkowego (NO,CON): 5A 250V AC / 30V DC lub 10A 125V AC
• Rodzaj montażu: zależy od rodzaju obudowy (natynkowy / podtynkowy)
• System: wielostrefowy
• Maksymalna odległość od  panelu do ostatniego unifonu: 600 m
• Metoda otwarcia: czytnik RFID / kodem
• Standardowe okablowanie: 4-żyłowy UTP kat. 5E (system WIELOWEJŚCIOWY audio+komunikacja), 6-żyłowy UTP kat. 5E (system WIELOWEJŚCIOWY audio+wideo+komunikacja)
• Kolor obudowy: grafitowy

Wymiary

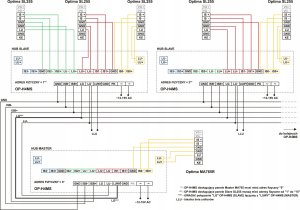

Schemat połączeń

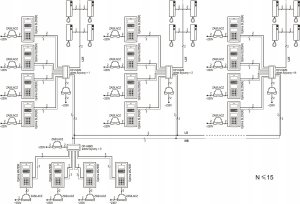

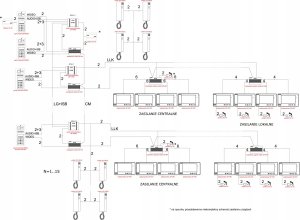

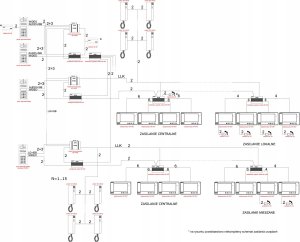

Szczegółowy schemat połączeń
