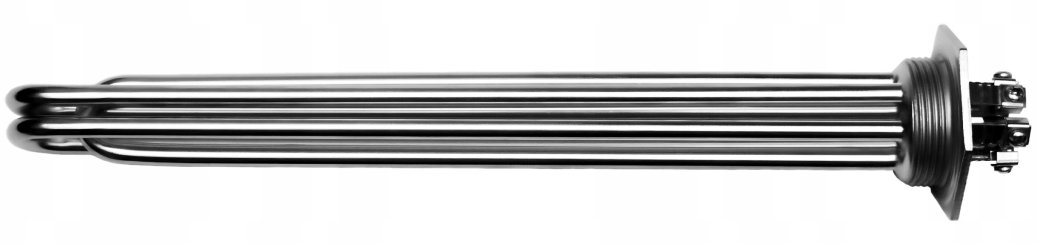

Eliko Grzałka bojlerowa moduł grzejny 3X2000W 6/4" GRB 3X2,0 U 6/4 W029 Eliko

Moc - 3x 2000W

Napięcie - 230V~

Mocowanie - kryza 6/4 cala

Średnica zewnętrzna gwintu - około 47,3mm

Podłączenie - zaciski śrubowe

Materiał - rurka miedziana niklowana.

__________________________________________________________________________________________________________________________

Grzałka przeznaczona wyłącznie do pracy w wodzie, w pełnym zanurzeniu.

Minimalna pojemność zbiornika - 450 l.

Nadaje się do zbiorników stalowych lub emaliowanych, bez anody lub z anodą magnezową.

Nie nadaje się do zbiorników ze stali nierdzewnej lub z anodą tytanową.

Wyprodukowana w Polsce przez Eliko.

wymiary na rysunku:

L=410mm

B=35mm

INSTRUKCJA OBSŁUGI ELEMENTU GRZEJNEGO

Zastosowanie

Element grzejny GRB przeznaczony jest wyłącznie do podgrzewania wody w pojemnościowych zbiornikach ze stali emaliowanej, które nie są wyposażone w anodę tytanową.

Instalacja

Instalacji elementu grzejnego powinien dokonać jedynie wykwalifikowany instalator posiadający ważne uprawnienia SEP lub elektryczne uprawnienia państwowe odpowiednie w danym kraju UE, zgodnie ze wszystkimi obowiązującymi przepisami dotyczącymi bezpieczeństwa i pozostałych przepisów. Producent nie ponosi odpowiedzialności za uszkodzenie elementu grzejnego powstałe w wyniku niewłaściwego zainstalowania go.

Instalacja elementów grzejnych GRB powinna przebiegać według następujących kroków:

a. Opróżnić zbiornik z wody.

b. Odkręcić zaślepkę otworu, w którym będzie wkręcony element grzejny.

c. Niepodłączony element grzejny należy uszczelnić i wkręcić.

d. Napełnić zbiornik wodą.

e. Sprawdzić szczelność połączenia gwintowego i w razie potrzeby dokręcić element grzejny lub ponownie uszczelnić.

f. Należy dobrać odpowiedni przekrój przewodów zasilających uwzględniając co najmniej ich obciążalność długotrwałą oraz ułożenie. Element grzejny należy podłączyć do układu zasilającego, który zapewnia podstawową ochronę przeciwporażeniową, wyposażony w wyłącznik różnicowo-prądowy o czułości 30mA oraz w wyłącznik nadmiarowo-prądowy bezzwłoczny 10A na każdą fazę.

g. Przed podłączeniem elementu grzejnego do sieci obowiązkowe jest wyłączenie zasilania elektrycznego na wszystkich fazach.

h. Należy zapewnić prawidłowe i trwałe połączenie dla przewodu ochronnego. Nie wolno stosować przedłużaczy ani adapterów.

i. Należy zapewnić co najmniej 30cm przestrzeni wokół elementu grzejnego do wypełnienia go ogrzewaną cieczą wewnątrz zbiornika.

Niewłaściwe użytkowanie

a. Nie należy włączać zasilania dopóki element grzejny nie jest zanurzony w cieczy.

b. Nie należy czyścić elementu grzejnego chemicznie ani mechanicznie przy użyciu ostrych narzędzi.

c. Element grzejny nie powinien być naprawiany samodzielnie.

d. Nie wolno zanurzać elementu grzejnego w cieczy innej niż ta, dla której został zaprojektowany.

e. Element grzejny nie może pracować w powietrzu.

f. Elementu grzejnego GRB nie należy montować w urządzeniach z innym źródłem ciepła.

g. Element grzejny podczas pracy musi być w pełni zanurzony w cieczy.

h. Regularnie sprawdzaj czy urządzenie jest uszkodzone i czy jego użytkowanie jest bezpieczne.

i. Nie dopuść do zalania połączeń elektrycznych elementu grzejnego.

j. Element grzejny powinien być zamontowany na dole zbiornika, do 70% jego wysokości.
