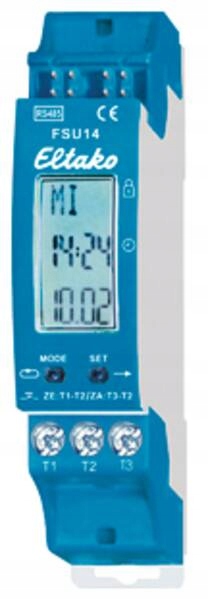

ELTAKO Eltako FSU14 RS485 Bus-Schaltaktor 8-Kanal Hutschiene (30014015)

Wyświetlacz zegara z 8 kanałami dla magistrali Eltako RS485. Z funkcją astrologiczną. Zużycie energii w trybie czuwania wynosi zaledwie 0,1 watów. Urządzenie modułowe do montażu na szynie DIN. Połączenie z magistralą Eltako RS485, przewodami krzyżowymi i zasilaniem za pomocą zacisków. Aby zegar FSU14 działał, konieczne jest przypisanie adresu urządzenia do modułu antenowego FAM14, jak opisano w instrukcji obsługi. Polecenia przełączania kanałów można zaprogramować w aktuatorach magistrali i aktuatorach radiowych. Do 60 lokalizacji pamięci zegara można dowolnie przypisać kanały. Z funkcją daty oraz automatycznego przełączania między czasem letnim a zimowym. Rezerwa energetyczna bez baterii wynosi około 20 dni. Każdej lokalizacji pamięci można przypisać funkcję astrologiczną (automatyczne przełączanie po wschodzie lub zachodzie słońca) lub funkcję czasową. Czas wschodu i zachodu słońca można przesuwać o ± 2 godziny. Dodatkowo można wprowadzić różnicę czasową wynoszącą do ± 2 godzin, wpływającą na przesilenia. Zegar ustawia się za pomocą przycisków MODE i SET, a ustawienia można zablokować. Ustawianie języka - Po każdym włączeniu zasilania język można wybrać w ciągu 10 sekund za pomocą przycisków SET i potwierdzić go przyciskiem MODE. D = niemiecki, GB = angielski, F = francuski, IT = włoski i ES = hiszpański. Następnie pojawia się normalny wyświetlacz - dzień tygodnia, czas, dzień i miesiąc. Szybki tryb - W kolejnych ustawieniach liczby przebiegają szybko, gdy klawisz Enter jest naciśnięty przez dłuższy czas. Zwolnij i ponownie przytrzymaj, aby zmienić kierunek. Ustawić czas - naciśnij przycisk MODE i użyj przycisku SET, aby wyszukać funkcję ZEGAR i wybrać ją przyciskiem MODE. Dla S wybierz godzinę przyciskiem SET i potwierdź przyciskiem MODE. Zrób to samo dla M, jak dla Minuty. Ustaw datę - naciśnij przycisk MODE i użyj przycisku SET, aby wyszukać funkcję DAT i wybrać ją przyciskiem MODE. Dla J wybierz rok przyciskiem SET i potwierdź przyciskiem MODE. Zrób to samo dla M dla miesiąca i T dla dnia. MO (dzień tygodnia) miga jako ostatnie ustawienie w sekwencji. Można go ustawić za pomocą przycisku SET. FSU14 wysyła telegram z zegarem co minutę z godziną i minutą oraz dniem tygodnia. Od tygodnia produkcji 15 15, przyciski radiowe do centralnego włączania i wyłączania, automatycznego wyłączania i trybu losowego można nauczyć. Wprowadź współrzędne położenia (jeśli jest wymagana funkcja astrologiczna) - naciśnij przycisk MODE i użyj przycisku SET, aby wyszukać funkcję POS i wybrać ją przyciskiem MODE. Dla BRT wybierz szerokość geograficzną przyciskiem SET i potwierdź przyciskiem MODE. W ten sam sposób wybierz długość geograficzną dla LAE i potwierdź przyciskiem MODE. Teraz wybierz strefę czasową dla GMT przyciskiem SET i potwierdź przyciskiem MODE. Jeśli chcesz, możesz teraz wprowadzić różnicę czasu wynoszącą do ± 2 godzin dla WSW (przesilenie zimowe) i SSW (przesilenie letnie) dla wszystkich kanałów. Przełączanie czasu letniego/zimowego - naciśnij przycisk MODE i wyszukaj funkcję SWZ przyciskiem SET, a następnie wybierz ją przyciskiem MODE. Teraz możesz przełączać między ON a OFF za pomocą przycisku SET. Jeśli wybrano opcję ON, nastąpi automatyczne przełączenie. Blokowanie ustawień - krótko naciśnij jednocześnie przyciski MODE i SET, a następnie zablokuj za pomocą przycisku SET na LCK. Oznacza to strzałka obok ikony blokady. Odblokowywanie ustawień - naciśnij jednocześnie przyciski MODE i SET przez 2 sekundy, a następnie odblokuj za pomocą przycisku SET na UNL. Przewodowe sterowanie centralne - Przełączniki do sterowania centralnego można podłączyć do zacisków T1 T2 i T3 T2. Ustawianie trybu pracy - naciśnij przycisk MODE i użyj przycisku SET, aby wyszukać funkcję INT i wybrać ją przyciskiem MODE. Dla KNL wybierz kanał przyciskiem SET i potwierdź przyciskiem MODE. Przyciskiem SET możesz przełączać między ZEA (automatyczne z centralnym sterowaniem), AUT (automatyczne), ON (z priorytetem) lub OFF (z priorytetem). Jeśli ON lub OFF zostanie potwierdzone przyciskiem MODE, odpowiedni telegram zostanie natychmiast wysłany. Jeśli stan przełączania ma się zmienić automatycznie, gdy aktywowany zostanie program czasowy, kanał musi zostać ustawiony z powrotem na ZEA lub AUT. Will M
