Elterm Sprzęgło-kolektor hydrauliczny SKE 2DC+ 90

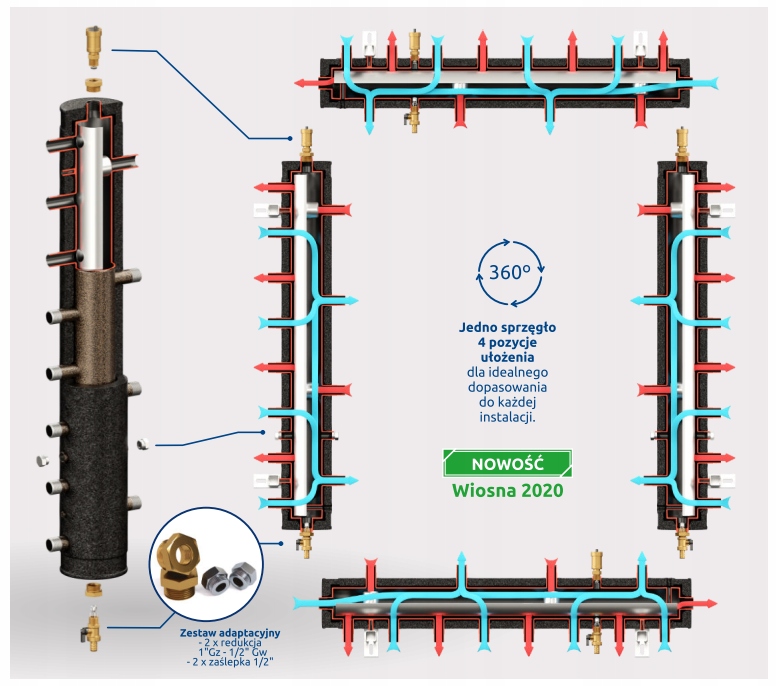

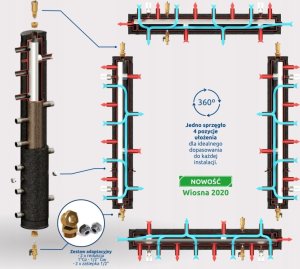

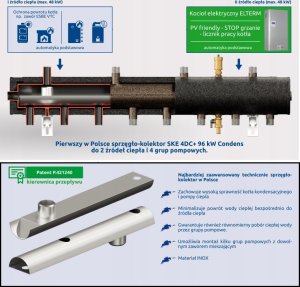

Sprzęgło - kolektor SKE 96 4DC+ (do 96 kW) Condens w wersji uniwersalnej 360°. Jedno sprzęgło 4 pozycje ułożenia. Pierwszy w Polsce sprzęgło-kolektor do 2 źródeł ciepła i 4 grup pompowych z kierownicą przepływu. Do kotłów kondensacyjnych, elektrycznych, pomp ciepła.

W układzie c.o. na paliwo stałe zalecana ochrona powrotu kotła zgodnie z zaleceniem producenta. Sprzęgło- kolektor SKE 4DC+ posiada: kierownicę przepływu, kompaktową zabudowę, rurkę pomiarową, neodymowy separator magnetyczny, ocieplenie EPP oraz odpowietrznik i zawór spustowy. Jak i również zestaw adaptacyjny: 2x redukcja 1''Gz - 1/2'' Gw oraz 2x zaślepka 1/2''. Sprzęgło - kolektor ocieplony EPP.

Praca SKE odbywa się automatycznie bez konieczności regulacji.

Rurka pomiarowa zabudowana wewnątrz sprzęgła gwarantuje szybką i prawidłową reakcję zadziałania automatyki kotła.

Kierownica przepływu. Kierownica przepływu gwarantuje taki sam pobór wody ciepłej przez obie grupy pompowe. Powoduje obniżenie temperatury powrotu 2-5°C w stosunku do układu ze sprzęgłem tradycyjnym. Daje to efekt podniesienia sprawności kotła kondensacyjnego i pompy ciepła. Gwarantuje również równomierny pobór ciepłej wody przez grupy pompowe.

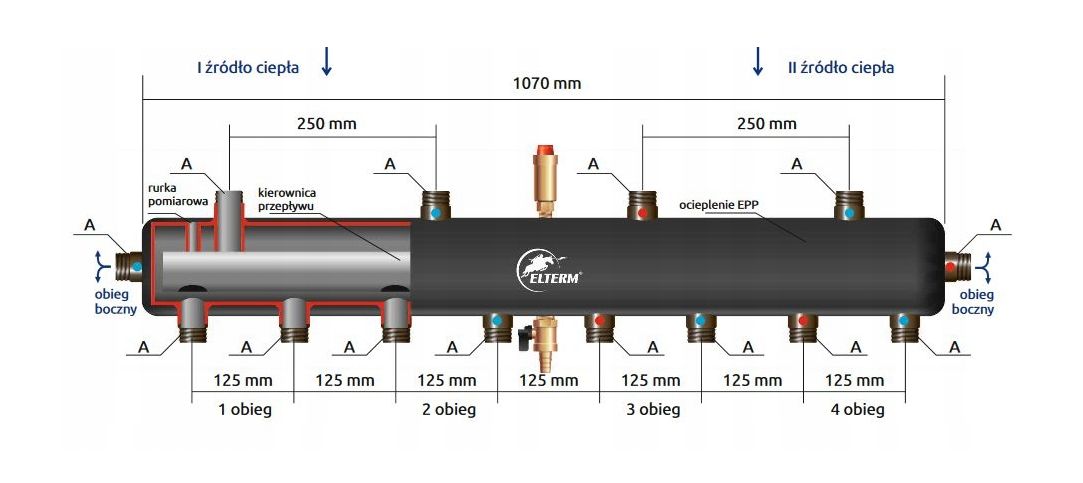

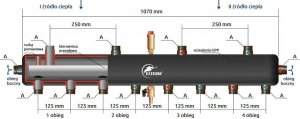

Urządzenie ma zainstalowaną wewnątrz kierownicę przepływu, która w znacznym stopniu redukuje podmieszanie strumieni wody zasilającej oraz powrotnej. Jest ona wykonana ze stali nierdzewnej i skonstruowana tak, aby zasilanie i powrót (zarówno kocioł jak i obiegi grzewcze) nie miały możliwości krzyżowania i mieszania - wyjaśnia to rysunek przekroju sprzęgła z zaznaczonym i kierunkami przepływu. Efektem jest pożądane obniżenie temperatury powrotu w instalacji, które z kolei podnosi efektywność energetyczną zarówno kotów kondensacyjnych, jak i pomp ciepła. Oczywiście nie należy przy tym zapominać o takim dobraniu przepływu w ody kotłowej aby zmaksymalizować ΔT (choć to najczęściej za instalatora robi już producent kotła lub pompy). W ofercie dostępne są obecnie poziome wersje SKE do kotłów kondensacyjnych oraz pomp ciepła o mocy maksymalnie 90kW (dla ΔT=20K), przeznaczone do małych kotłowni. Dzięki połączeniu sprzęgła i kolektora uzyskujemy kompaktowe urządzenie, które poza znaczącą redukcją miejsca i czasu potrzebnego na instalację, ogranicza również koszty dla inwestora. Urządzenie ma ochronę w UP RP na poziomie patentu technicznego.

Neodymowy separatorem magnetycznym SMART - składa się z magnesu neodymowego oraz metalowego koszyczka utrzymującego ten magnes. Zanieczyszczenia ferromagnetyczne stanowią według badań od 50% do 80% wszystkich zanieczyszczeń groźnych dla instalacji wodnych c.o., szczególnie układów wyposażonych w pompy elektroniczne oraz zawory w układach pompowych, kotłach c.o. itp. Zaletą tego rozwiązania jest umieszczenie separatora tuż pod grzebieniem odmulającym sprzęgła hydraulicznego. Stan "zapełnienia" separatora łatwo sprawdzić przez chwilowe odkręcenie kurka zaworu spustowego. Jeśli woda nie wypływa lub sączy się bardzo wolno, to oznacza to stan dużego oblepienia separatora zanieczyszczeniami. W takim wypadku należy wykręcić separator i oczyścić go z zanieczyszczeń.

Główne zalety separatora:

• tania i skuteczna ochrona układów c.o. przed zanieczyszczeniami ferromagnetycznymi;
• innowacyjny sposób kontroli stanu zanieczyszczenia separatora.

Sprzęgło - kolektor hydrauliczny oddziela obieg kotłowy od obiegu grzewczego. Wyróżnia się 3 podstawowe przypadki pracy SKE:

• Zapotrzebowanie na ciepło ze strony instalacji grzewczej jest równe ilości ciepła jakie wytwarza kocioł. W tej sytuacji ilość czynnika grzewczego wytwarzanego przez kocioł jest równa ilości odbieranej przez obieg grzewczy.
• Zapotrzebowanie na ciepło ze strony instalacji grzewczej jest mniejsze niż ilość ciepła wytwarzana przez kocioł (zawory termostatyczne na grzejnikach są przymknięte). W tej sytuacji część czynnika grzewczego wraca przez SKE bezpośrednio do kotła i daje sygnał automatyce kotłowej do zmniejszenia mocy kotła lub jego wyłączenia.
• Zapotrzebowanie na ciepło ze strony instalacji grzewczej jest większe niż ilość ciepła wytwarzana przez kocioł. W tej sytuacji pompy instalacji grzewczej podmieszają część strumienia czynnika grzewczego poprzez SKE, co daje sygnał automatyce kotłowej do zwiększenia mocy kotła.

DANE TECHNICZNE:

• Maksymalna moc przy ΔT = 20K do 2 x 48 kW.
• Kod towaru : 0434096.
• Przyłącza DN 25 - 1" Gz
• Maksymalny przepływ m3/h: 4,0.
• Ocieplenie EPP.
• Magnes neodymowy w komplecie.
• Odpowietrznik / zawór spustowy w zestawie.
• Waga 11 kg.
