WIDEODOMOFON EURA VDP-77A3 "TAURUS"

- obsługa 2 wejść furtka i brama

- kaseta z szyfratorem i czytnikiem breloków

- prosta instalacja

- instrukcja w j. polskim

Jednorodzinny wideodomofon Eura VDP-77A3 TAURUS z serii Eura Connect jest idealnym rozwiązaniem dla użytkowników poszukujących urządzeń realizujących kontrolę strefy wejścia na teren posesji.

Zestaw składa się z monitora VDA-77A3, kasety zewnętrznej VDA-80A3 oraz adaptera sieciowego DC 12V - VZA-63A3. Oprócz standardowych funkcji — komunikacji z osobą odwiedzającą, podglądu otoczenia kamery oraz sterowania ryglem przy wejściu na posesję wideodomofon umożliwia obsługę drugiego wyjścia, np. bramy.

KONSUMENCKI LIDER JAKOŚCI 2023

W 2023 roku wideodomofony "Eura" zostały wyróżnione złotym godłem Konsumencki Lider Jakości w kategorii "Wideodomofony i domofony".

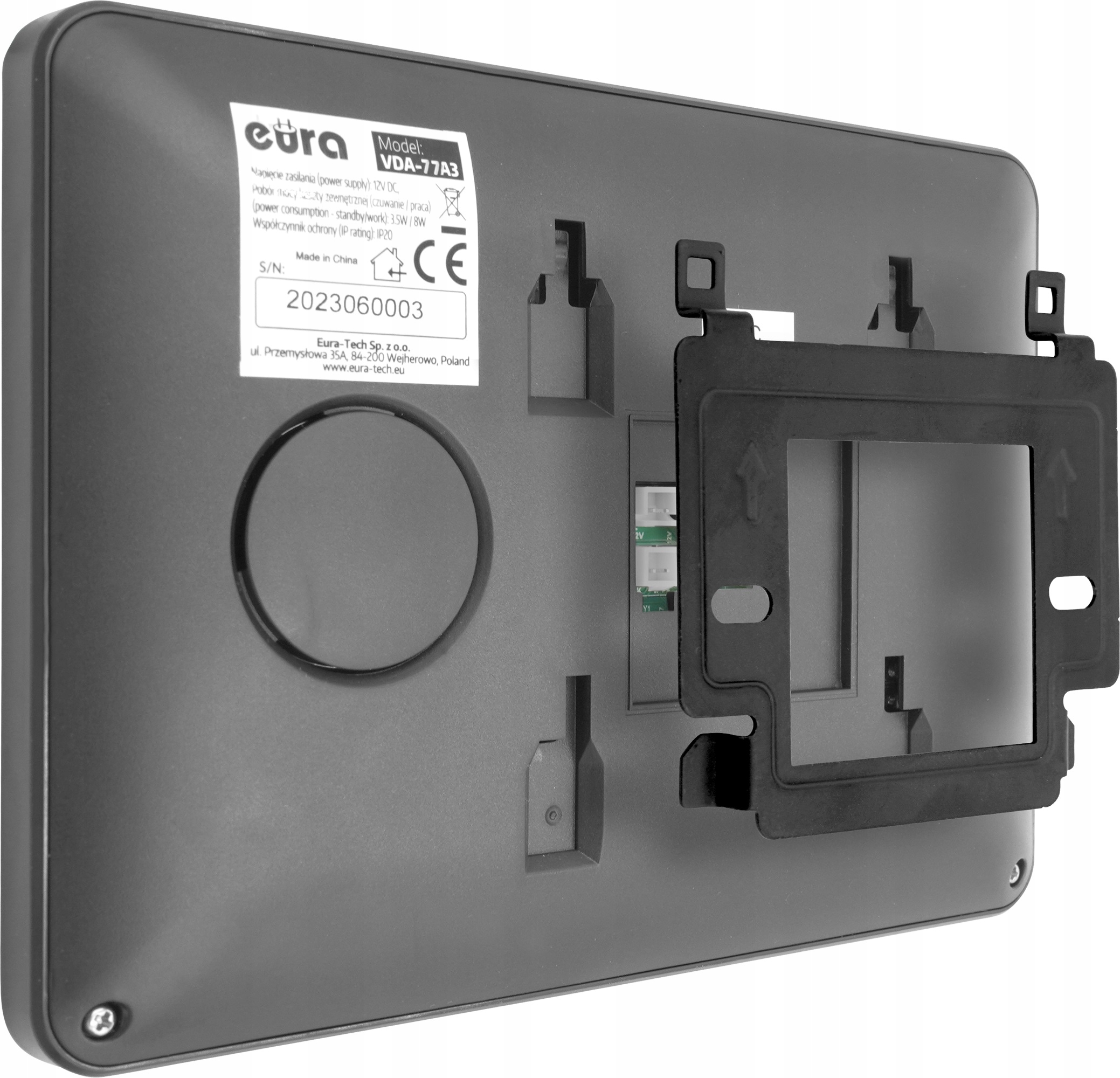

MONITOR "EURA" VDA-77A3

Monitor VDA-77A3 posiada 7'' ekran charakteryzujący się obrazem o doskonałej jakości. Urządzenie wyposażony jest w pokrętła regulacyjne umożliwiające dostosowanie głośności rozmowy, jasności oraz nasycenia obrazu. Używając przycisku znajdującego się nad pokrętłami, użytkownik może wybrać jedną z 16 dostępnych melodii gongu, a przesuwając przełącznik — zmienić jej głośność.

SPECYFIKACJA TECHNICZNA

• Napięcie zasilania kasety zewnętrznej: 12V DC
• Pobór mocy kasety zewnętrznej (czuwanie / praca): 1,2 W / 5 W
• Sposób montażu kasety zewn.: Natynkowy
• Rozdzielczość obrazu: 700 TVL
• Kąt widzenia kamery w poziomie: 53º
• Typ przetwornika kamery: Kolor CMOS 1/4''
• Czytnik zbliżeniowy: Tak (brelok)
• Szyfrator: Tak, dotykowy (podświetlane klawisze)
• Daszek ochronny: Tak
• Materiał obudowy: Stop aluminium, tworzywo sztuczne
• Napięcie wyjściowe dla rygla elektromagnetycznego: 12 V DC + konieczność podłączenia zasilacza do kasety
• Oświetlenie nocne: 5 diod LED (światło białe) z cz. zmierzchowym
• Współczynnik ochrony kasety zewnętrznej: IP44
• Temperaturowy zakres pracy kasety: -18ºC ~ +40ºC

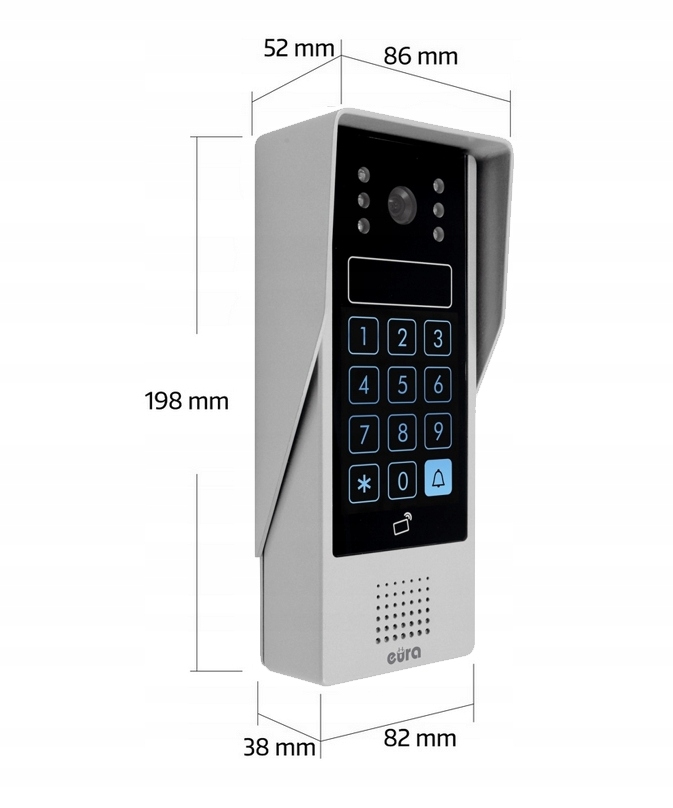

• Wymiary kasety zewn. (W x SZ x G): 198 x 82 x 52 mm
• Waga netto kasety: 584 g

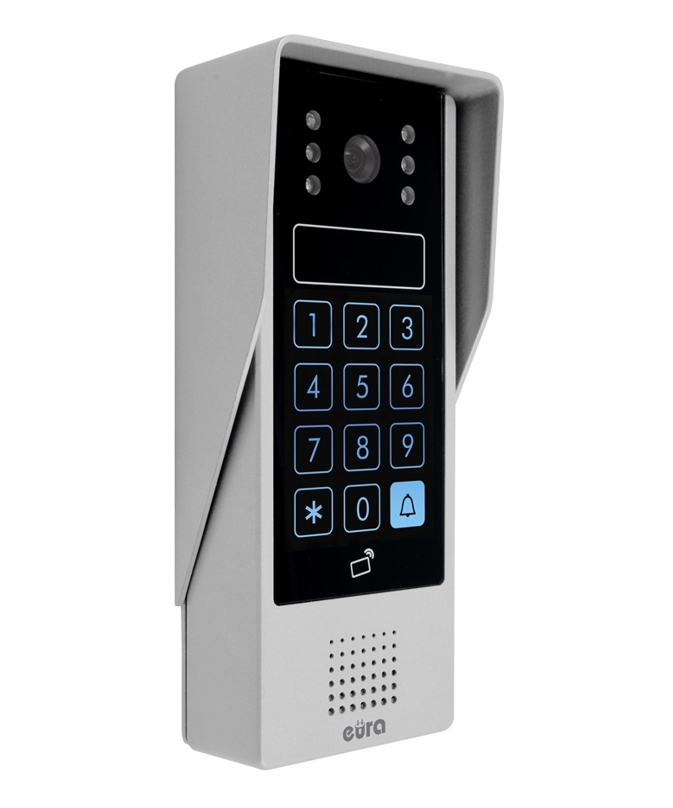

KASETA ZEWNĘTRZNA "EURA" VDA-80A3

Kaseta zewnętrzna wykonana jest ze stopu aluminium i tworzywa sztucznego, odpornego na opady atmosferyczne dodatkowo zabezpieczony daszkiem. Kasetę wyposażono w kamerę rejestrującą obraz w rozdzielczości 700 TVL z obiektywem o polu widzenia 53º.

Wejście na posesje może być realizowane przy użyciu dotykowego szyfratora poprzez wpisanie poprawnego kodu lub za pomocą czytnika zbliżeniowego obsługującego breloki i karty. Dodatkowo kaseta zewnętrzna posiada oświetlenie nocne w postaci 5 białych diod LED oraz czujnik zmierzchowy aktywujący automatycznie diody przy niedostatecznym oświetleniu.

SPECYFIKACJA KASETY

• Pobór mocy kasety zewnętrznej (czuwanie / praca): 0,2 W / 5 W
• Rozdzielczość obrazu: 700 TVL
• Kąt widzenia kamery w poziomie: 52º
• Typ przetwornika kamery: Kolor 1/4'' CMOS
• Czas aktywacji rygla: 3 s
• Materiał obudowy: Stop aluminium
• Sposób montażu kasety zewn.: Natynkowy
• Oświetlenie nocne: 5 diod LED (światło białe)
• Daszek ochronny: Tak
• Współczynnik ochrony: IP44
• Temperaturowy zakres pracy kasety: -15ºC ~ +50ºC
• Wymiary kasety zewn. (W x SZ x G): 122 x 43 x 46 mm
• Waga netto kasety: 160 g

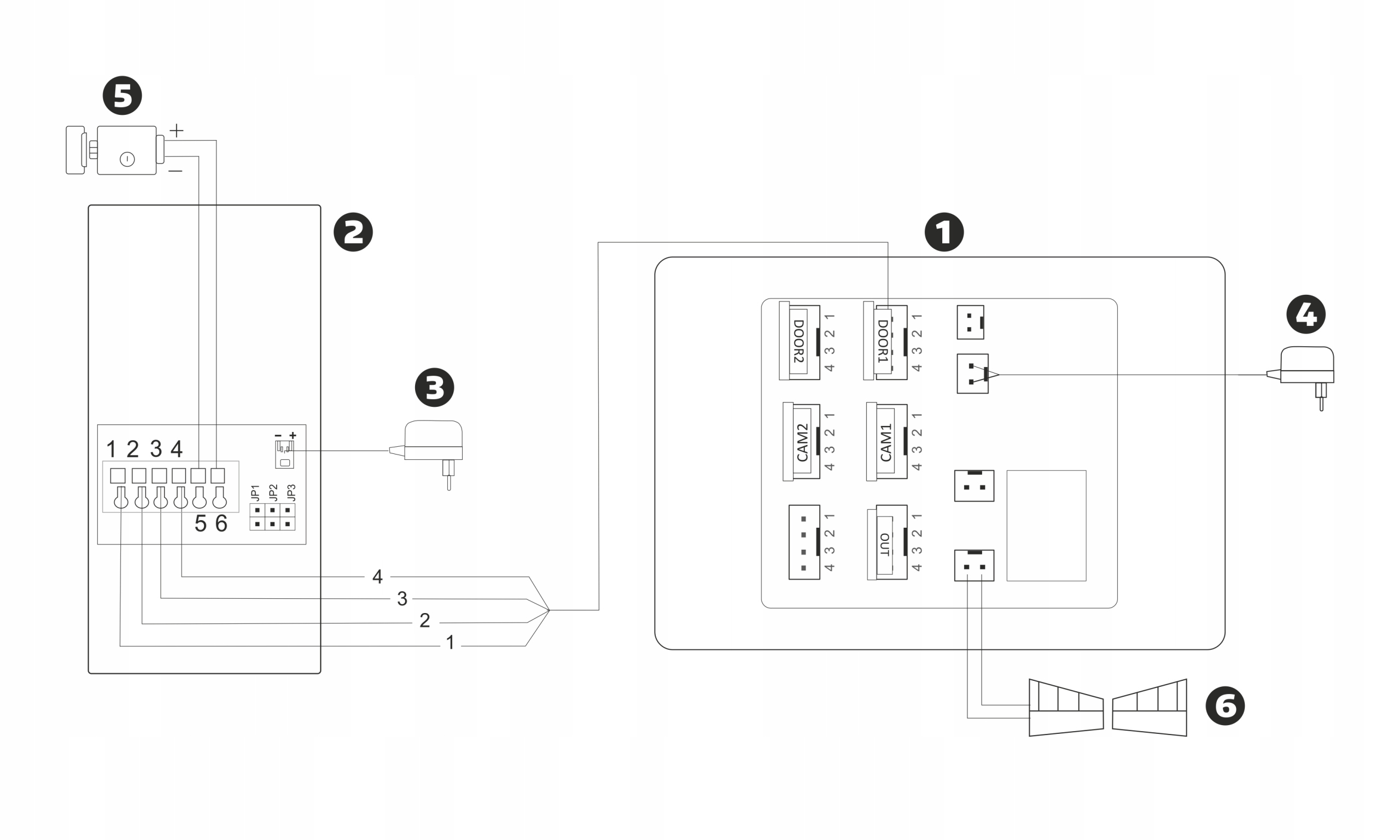

SCHEMAT PODŁĄCZENIOWY

LEGENDA:

1. Monitor
2. Kaseta zewnętrzna
3. Zasilacz 12V DC (zasilanie kasety)*
4. Zasilacz 12V DC (zasilanie monitora)*
5. Rygiel elektromagnetyczny (element wyposażenia dodatkowego)
6. Automat bramy wjazdowej (element wyposażenia dodatkowego)

*oba zasilacze można zastąpić zasilaczem na szynę DIN (element wyposażenia dodatkowego).

DODATKOWE INFORMACJE

1. Jakie połączenia kablowe muszę zastosować do połączenia monitora z panelem zewnętrznym?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 4x2 x0,5mm2
• do 50m - zalecany przewód XzTKMXpw 4x2 x0,8mm2

2. Jakie połączenie kablowe muszę zastosować do połączenia panelu zewnętrznego z ryglem (elektrozaczepem)?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

3. Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP44, dzięki czemu może być narażone na czynniki atmosferyczne.

4.

Do urządzenia można dodać dodatkowe breloki i karty. Aktywacja kolejnych breloków i kart jest bardzo prosta. Wykorzystujemy do tego breloki programujące: ADD (dodawanie), DELETE (usuwanie).

5. Czy mogę zastosować zasilacz na szynę DIN?

Tak, zalecany zasilacz powinien charakteryzować się napięciem DC 12V oraz mocą nie mniejsza niż 2,5A.

6. Czy elektrozaczep wymaga dodatkowego zasilania?

Nie, ponieważ dodatkowo zasilamy kasetę zewnętrzną (zasilanie rygla jest z kasety zewnętrznej).
