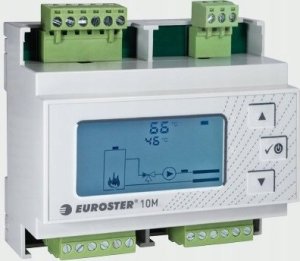

EUROSTER 10M

Sterownik siłownika zaworu mieszającego i pompy CO oraz wyjściem do załączania źródła ciepła.

Sterownik Euroster 10M przeznaczony jest do regulacji temperatury obiegu grzewczego (np. podłogówki) przy użyciu zaworu mieszającego wyposażonego w siłownik sterowany 3-punktowo (230V).

Temperatura regulowana jest przy wykorzystaniu algorytmu P.I. (proporcjonalno – całkującego), dzięki czemu uzyskuje się szybką i dokładną regulację dla różnych obciążeń.

Urządzenie załącza również pompę c.o., współpracuje z regulatorem pokojowym i steruje kotłem gazowym lub innym urządzeniem grzewczym.

FUNKCJE STEROWNIKA

• utrzymuje temperaturę obiegu grzewczego na zadanym poziomie ,
• steruje 3 punktowym siłownikiem 230V zaworu mieszającego,
• steruje pompą c.o. obiegu grzewczego,
• współpracuje z regulatorem pokojowym,
• mierzy temperaturę źródła ciepła,
• posiada wyjście bez napięciowe do załączania źródła ciepła,
• zabezpiecza instalację przed zamarzaniem,
• chroni pompę i zawór przed zastaniem - funkcja Anty-Stop,
• zabezpiecza obieg grzewczy przed przegrzaniem - ustawiana temperatura alarmowa regulowanego obiegu,
• korekta wskazań temperatur,
• komplet czujników w zestawie,
• montaż w szafce elektrycznej (6 modułów) na szynie DIN 35mm.
• Sterownik EUROSTER 10M wyposażony jest w system Anty-Stop, który zapobiega procesowi osadzania kamienia na wirniku nieużywanej pompy i mieszaczu. Po zakończeniu sezonu grzewczego, co 14 dni, samoczynnie uruchamia mieszacz oraz pompę. Aby system działał po sezonie, sterownik należy pozostawić włączony.

DANE TECHNICZNE

• Urządzenie sterowane: siłownik zaworu mieszającego, pompa obiegowa c.o., źródło ciepła
• Napięcie zasilania: 230 V 50 Hz
• Maksymalne obciążenie wyjść: 100W (każde z wyjść)
• Maksymalny pobór mocy: 2 W
• Zakres pomiaru temperatury: od - 30ºC do +110ºC
• Zakres regulacji temperatury obiegu: od +10ºC do +70ºC
• Dokładność regulacji temperatury: 1ºC
• Zakres histerezy: 2ºC - 10ºC
• Temperatura pracy" od +5ºC do +40ºC
• Temperatura przechowywania: od 0ºC do +55ºC
• Stopień ochrony: IP20
• Sposób montażu: szafka ochronna – szyna DIN 35mm

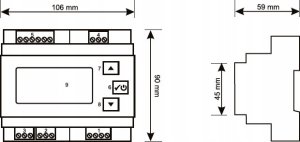

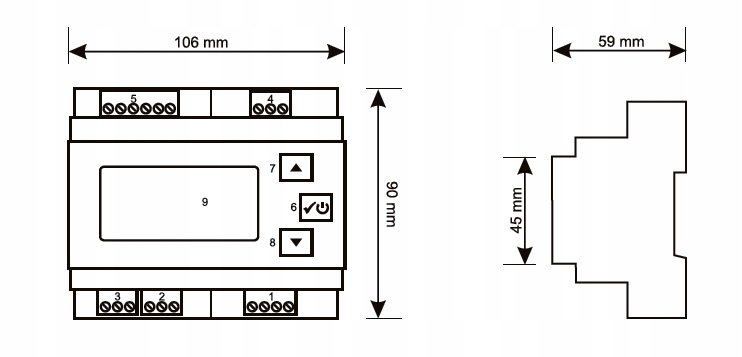

• Wymiary (szer./wys./gł.) mm: 106/90/59
• Zabezpieczenie sieciowe: bezpiecznik topikowy zwłoczny WTA-T 3,15A (wewnątrz urządze-nia).
