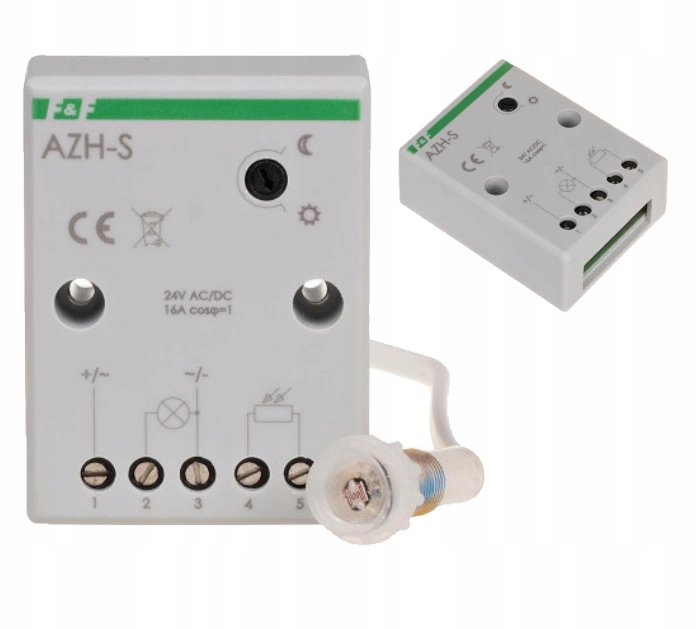

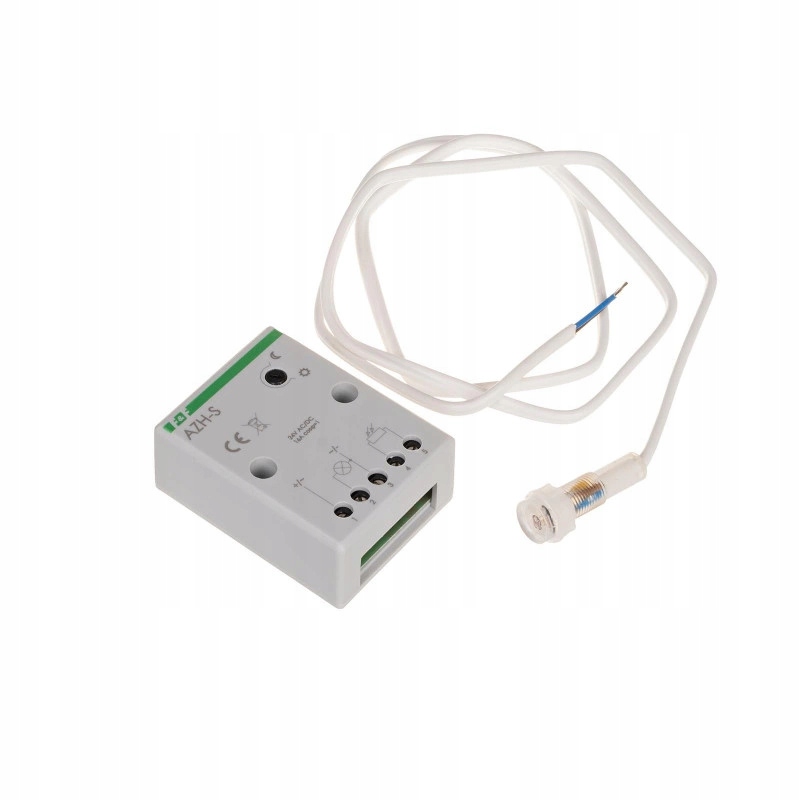

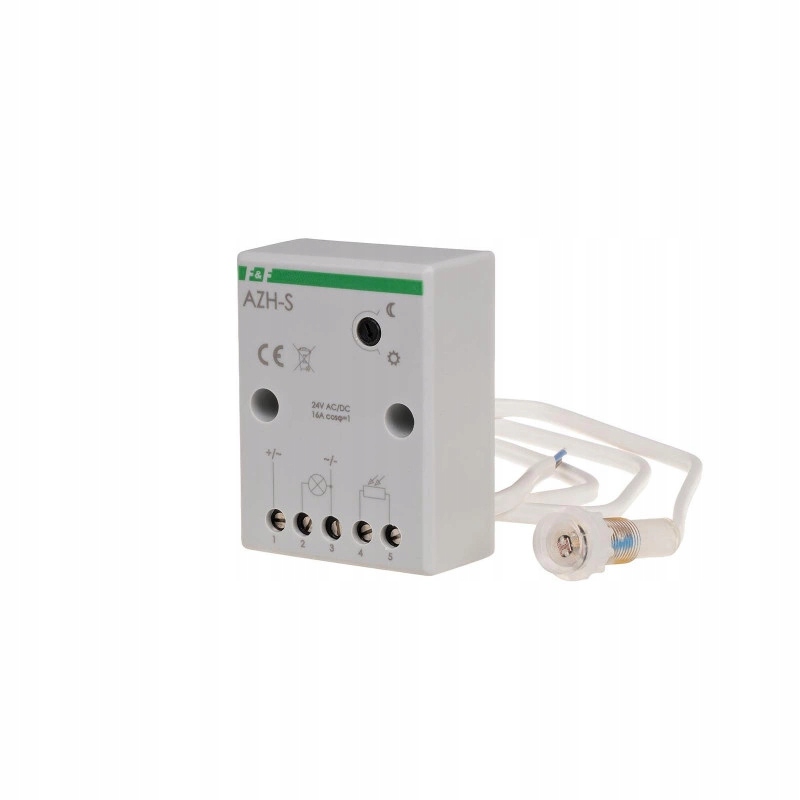

Automat Zmierzchowy 24V 16A

F&F AZH-S-24V

✔️ Zasilanie: 24 V

✔️ Maksymalne obciążenie: 16 A

✔️ Montaż: natynkowy

✔️ Sonda zewnętrzna Ø 10 mm w komplecie.

✔️ Włącznik zmierzchowy służy do sterowania źródłami światła lub innymi odbiornikami energii w zależności od natężenia oświetlenia - wyłącza o świcie i załącza o zmierzchu.

Zestaw składa się z

• 1 szt. Automat zmierzchowy AZH-S-24V
• Instrukcja obsługi w języku polskim

Działanie

➡️ Sondę zewnętrzną włącznika zmierzchowego umieścić w miejscu o stałym dostępie naturalnego światła dziennego, które zmianami swej intensywności będzie powodować załączanie i wyłączanie oświetlenia.

➡️ Pora załączenia oświetlenia może być ustawiona przez użytkownika potencjometrem.

➡️ Obrót w stronę "księżyca" - załączy później, obrót w stronę "słoneczka" - załączy wcześniej.

➡️ Włącznik zmierzchowy AZH-S posiada układ opóźniający załączenie i wyłączenie oświetlenia, niwelując w ten sposób wpływ zakłóceń (np. wyładowań atmosferycznych) na pracę automatu.

Montaż

1. Wyłączyć zasilanie.
2. Automat przymocować pionowo (przewodem do dołu) do podłoża dwoma wkrętami.
3. Sondę zamocować w miejscu nieoświetlanym, załączanym (lub innym) źródłem światła.
4. Automat podłączyć do instalacji wg schematu.
5. Na skali automatu ustawić próg zadziałania

Dane techniczne

• Napięcie zasilania: 24 V AC/DC
• Tolerancja napięcia zasilania: -10 10 %
• Maksymalny prąd obciążenia AC-1: 16 A
• Element wykonawczy: przekaźnik
• Konfiguracja styków: 1 × NO
• Separacja styku: NIE
• Próg zadziałania - regulowany: 2 1000 Lx
• Próg zadziałania - ustawiony: ok. 7 Lx
• Histereza: ok. 15 Lx
• Opóźnienie zadziałania włączenia: ok. 10 s
• Opóźnienie zadziałania wyłączenia: ok. 20 s
• Stopień ochrony sondy: IP65
• Element światłoczuły: zewnętrzna sonda Ø 10 mm
• Przyłącze: zaciski śrubowe 4,0 mm²
• Moment dokręcający: 0,5 Nm
• Pobór mocy: 0,56 W
• Temperatura pracy: -25 50 °C
• Wymiary: 51×67×26 mm ( 1 mm)
• Montaż: natynkowy
• Stopień ochrony: IP20
