F&F Ściemniacz uniwersalny R, L, C, ESL 1 moduł montaż na szynie DIN, zasilanie 230V AC (R) 500W SCO-815
- Kolor: Inny
- Rodzaj: Przyciskowe
- Zobacz pełną specyfikację
Ściemniacz uniwersalny R, L, C, ESL 1 moduł montaż na szynie DIN, zasilanie 230V AC (R) 500W SCO-815
- Obciążenie R, L, C, LED i ESL.
Przeznaczenie:
Uniwersalny ściemniacz oświetlenia umożliwia regulację jasności oświetlenia następujących źródeł światła:
- Lampy żarowe i halogenowe głównego szeregu (obciążenie rezystancyjne R)
- Lampy zasilane przez transformator toroidalny (obciążenie indukcyjne L)
- Lampy zasilane przez transformator elektroniczny (obciążenie pojemnościowe C)
- Energooszczędne świetlówki kompaktowe (ESL) z funkcją ściemniania
- Energooszczędne lampy ledowe (LED) z funkcją ściemniania
Działanie

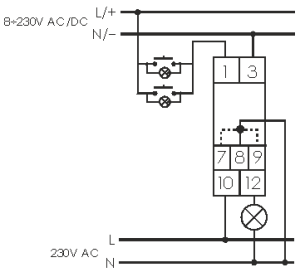

- Załączenie oświetlenia następuje po impulsie prądu spowodowanym naciśnięciem przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika.
- Oświetlenie może być sterowane za pomocą wielu przycisków połączonych równolegle rozmieszczonych w różnych punktach pomieszczenia.
- Wyłączenie oświetlenia nastąpi po następnym impulsie.
- Przytrzymanie przycisku >1sek. umożliwia ustawienie żądanego natężenia oświetlenia (płynna regulacja oświetlenia w pętli JAŚNIEJ→CIEMNIEJ→JAŚNIEJ).
- Po każdym załączeniu oświetlenie powraca do uprzednio ustawionej jasności.
- Oświetlenie może być sterowane za pomocą wielu przycisków połączonych równolegle rozmieszczonych w różnych punktach pomieszczenia.
UWAGA!
- SCO-815 może współpracować z przyciskami podświetlanymi.
Funkcje
- Automatyczne wykrywanie charakteru obciążenia R+L, R+C oraz LED.
- Zastosowanie lamp ESL wymaga ręcznego ustawienia charakteru obciążenia za pomocą pokrętła na czole ściemniacza.
- Płynne rozświetlanie i wygaszanie w celu przedłużenia żywotności sterowanej lampy.
- Nastawa szybkości rozjaśniania i ściemniania.
- "pamięć" ustawień natężenia oświetlenia - po każdym załączeniu oświetlenie powraca do uprzednio ustawionej jasności. Nie dotyczy lamp typu ESL.
- Nastawa minimalnego poziomu świecenia sterowanej lampy (szczególne znaczenie dla lamp ESL, wymagających minimalnego prądu zapłonu i podtrzymania).
- Tryb ON - załączanie oświetlenia do maksymalnej jasności bez możliwości ściemniania.
- Wejście sterujące izolowane galwanicznie od układu zasilania ściemniacza.
Dane techniczne
zasilanie | |
ściemniacza | 230V AC |
sterowanych lamp | 230V AC |
moc podłączonych lamp | <4,5A |
(R) | 300W |
(L) | 300W |
(C) | 300W |
(ESL) | 100W |
(LED) | 100W |
napiecie sterujące | 8÷230V AC/DC |
impuls napięciowy sterujący | <1sek |
pobór mocy | 0,1W |
temperatura pracy | -20÷50°C |
przyłącze | zaciski śrubowe 2,5mm² |
wymiary | 1 moduł (18mm) |
montaż | na szynie 35mm |
Instrukcja obsługi
- Kolor Inny
- Rodzaj Przyciskowe
