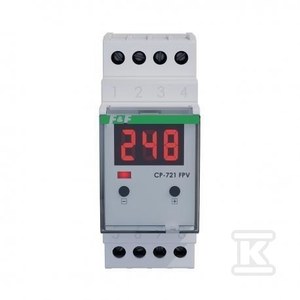

FF Jednofazowy przekaźnik napięciowy do instalacji fotowoltaicznych CP-721FPV

Jednofazowy przekaźnik napięciowy do instalacji fotowoltaicznych CP-721FPV

Przekaźnik napięciowy do instalacji fotowoltaicznych.Przeznaczenie1-fazowy przekaźnik napięciowy CP-721-FPV dedykowany jest do pracy w instalacjach fotowoltaicznych. W przypadku wykrycia przekroczenia zadanego poziomu napięcia włączy się przekaźnik wyjściowy za pomocą którego można załączyć dodatkowy odbiornik (np. bojler) zwiększając w ten sposób autokonsumpcję energii w instalacji domowej i zmniejszając ryzyko wyłączenia się falownika fotowoltaicznego z powodu zbyt wysokiego napięcia sieciowego.Funkcje jednofazowego przekaźnika napięciowego CP-721-FPVObwód wyjściowy załączany przy przekroczeniu napięcia, wyłączany po spadku napięcia;Precyzyjna nastawa napięcia załączenia;Programowane opóźnienie załączenia i wyłączenia przekaźnika;Programowana histereza napięciowa wyłączenia przekaźnika;Bezpośrednie sterowanie obciążeniem do 16 A;Wyświetlacz LED do bieżącej kontroli napięcia.DziałaniePrzekaźnik CP-721-FPV w trybie ciągłym monitoruje napięcie w sieci zasilającej, zmierzona wartość napięcia wskazywana jest na wyświetlaczu znajdującym się na froncie urządzenia. W przypadku wykrycia przekroczenia przez napięcie zadanego poziomu Uon rozpoczyna się odmierzanie czasu przekroczenia napięcia. Jeżeli napięcie przekroczone jest przez czas dłuższy od nastawionej wartości ton, to nastąpi załączenie wbudowanego przekaźnika. Włączenie przekaźnika sygnalizowane jest zapaleniem żółtej kontrolki LED znajdującej się poniżej wyświetlacza. Warunkiem wyłączenia przekaźnika jest spadek napięcia sieciowego poniżej wartości (Uon – hys), przy czym napięcie to musi utrzymywać się poniżej zadanego poziomu przez czas ustawiony w parametrze tof.
