Filtr magnetyczny z separatorem do kotłów wiszących 3/4

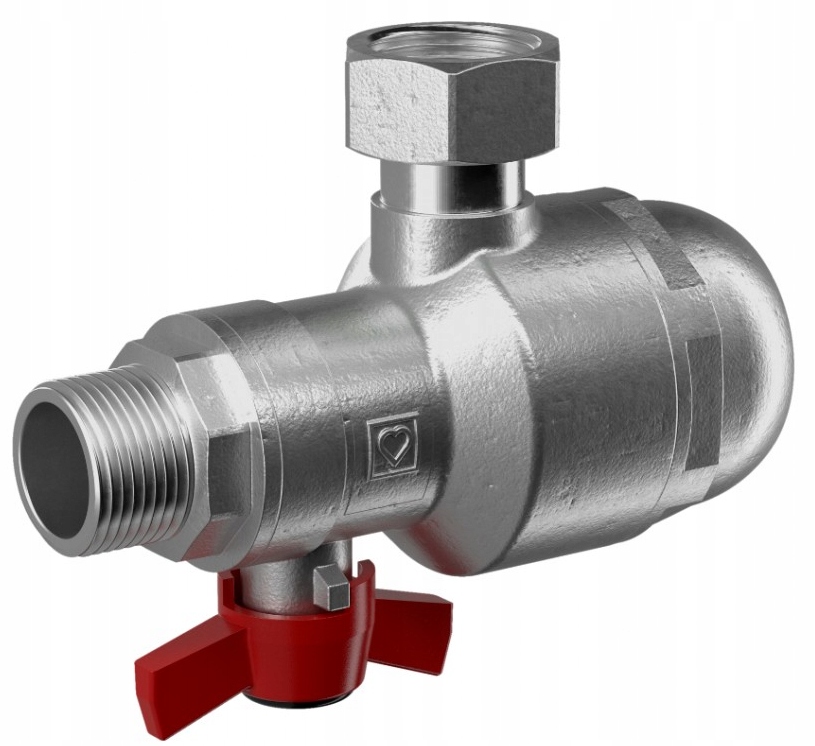

Filtr magnetyczny separator zanieczyszczeń Herz 3/4"

Urządzenie filtrujące z magnesem zapewnia skuteczną separację zanieczyszczeń znajdujących się w wodzie instalacyjnej dzięki zastosowaniu specjalnego wkładu filtracyjnego, magnesu neodymowego oraz komory gromadzenia.

Dzięki niewielkim wymiarom, filtr może być używany do zabezpieczania kotłów wszelkiego rodzaju. Dodatkowo, posiada wbudowany zawór zwrotny, co eliminuje konieczność spuszczania wody z układu centralnego ogrzewania.

Zasada działania filtru z wkładem magnetycznym opiera się na:

• mechanicznej filtracji przy wykorzystaniu specjalnego wkładu filtracyjnego

• oddzieleniu cząstek ferromagnetycznych za pomocą magnesu neodymowego

• separacji większych zanieczyszczeń za pomocą komory o dużej pojemności

Specjalna konstrukcja wewnętrzna powoduje wytrącanie zanieczyszczeń z wody, a magnes umieszczony na drodze przepływu skutecznie oddziela cząstki ferromagnetyczne. Element filtrujący oczekiwanej wielkości 300 μm zatrzymuje pozostałe zanieczyszczenia.

Dane techniczne:

Maks. ciśnienie robocze: 10 bar

Maks. temperatura: 90 ° C

kvs: 3,5

Rozmiar oczka filtra: 300 μm

Moc magnesu: 12.000 Gauss

Materiały:

Korpus: wykonany z mosiądzu kutego (CW617N) zgodnie z normą EN 12165, niklowany

Magnes: neodymowy

Wrzeciono: wykonane z mosiądzu (CW617N) zgodnie z normą EN 12164

Uszczelnienie: EPDM

Filtr: stal nierdzewna

Uchwyt: aluminium

Zawór zwrotny: POM DN 20

Czyszczenie filtra

1. zamknij zawór kulowy

2. odkręć koniec korpusu i wyjmij filtr

3. wyczyść filtr

4. odkręć obudowę magnesu

5. wyjmij magnes

6. wyczyść obudowę magnesu (wypłukać zanieczyszczenia ferrytowe)

Zamontuj wszystkie elementy w odwrotnej kolejności i otwórz zawór kulowy
