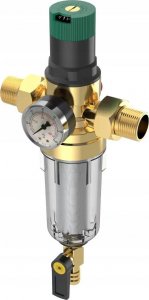

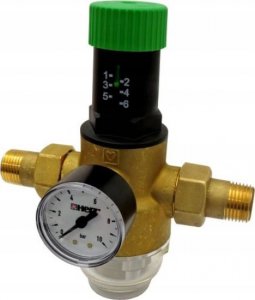

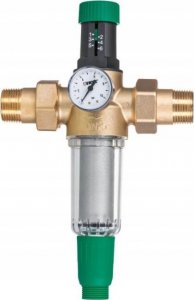

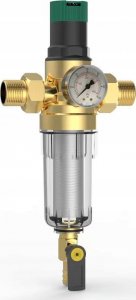

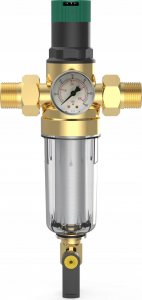

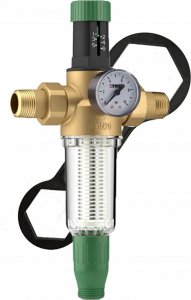

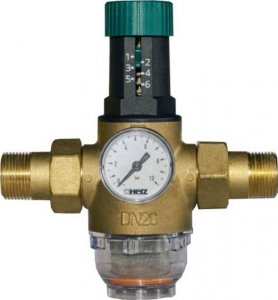

Filtr HERZ do zimnej wody z reduktorem ciśnienia DN20

Indeks produktu: 2301102

Filtry HERZ z zaworkiem spustowym posiadają możliwość opłukiwania siatki filtracyjnej, która znajduje się wewnątrz. Dzięki temu wszystkie zatrzymane osady (piasek, muł, rdza, etc.) można szybko i bezproblemowo usunąć do kanalizacji lub np. podstawionego wiaderka. Gdy otwieramy zawór kulowy w dolnej części obudowy, nagromadzone na dnie zanieczyszczenia usuwane są na zewnątrz.

Wbudowany regulator ciśnienia wody zabezpiecza instalację oraz przyczynia się do zmniejszenia zużycia wody.

Manometr pokazuje ciśnienie wody w instalacji i może informować o stopniu zabrudzenia siateczki filtrującej (spadek ciśnienia wody w przypadku dużego zanieczyszczenia filtra).

Filtr charakteryzuje się niewielkimi rozmiarami, dzięki czemu można go dopasować nawet do ciasnej zabudowy.

Zastosowanie :

• Reduktor ciśnienia z filtrem chroni instalacje wody pitnej przed nadmiernym ciśnieniem (zmniejsza ciśnienie wejściowe do poziomu roboczego),
• Ciśnienie wylotowe jest regulowane i nie zmienia się wraz ze zmianami ciśnienia wejściowego,

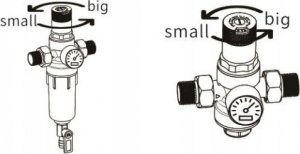

• Regulacja odbywa się poprzez obrót zielonego pokrętła,
• Obracanie pokrętła w kierunku zgodnym z ruchem wskazówek zegara zwiększa ciśnienie wylotowe,
• Obrócenie powyżej danych wartości na skali reduktora ciśnienia może uszkodzić reduktor,
• Zalecamy maksymalne ciśnienie wylotowe 4bar do instalacji domowych,
• Po każdym nowym ustawieniu ciśnienia wylotowego regulowana instalacja musi zostać otwarta i zamknięta,
• Filtr zapobiega przedostawaniu się zanieczyszczeń, takich jak rdza, ziarna piasku i innych,
• Filtr powinien być płukany co 6 miesięcy lub w razie potrzeby,
• Aby wypłukać filtr, należy otworzyć i zamknąć zielony zawór spustowy 2-3 razy,
• Zawór spustowy ma gwint zewnętrzny 3/4", do którego można przykręcić przyłącze do węża,

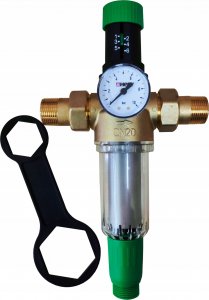

• Klucz do konserwacji znajduje się w opakowaniu.

Parametry techniczne:

• Perforacja siatki: 80-100 μm
• Medium: woda pitna
• Maksymalne ciśnienie wlotowe: 16 bar
• Zakres ciśnienia wylotowego: 1,5 - 6 bar
• Ustawienie fabryczne: 3 bar
• Skala manometru: 0-10 bar
• Temperatura maksymalna: 40 °C
• Norma: EN 1567
• Przyłącze manometru: 1/4 "F (ISO 228-1)
• Przyłącze: gwint zewnętrzny zgodnie z ISO 7-1 i ISO228

Materiał i konstrukcja:

• Korpus: mosiądz kuty zgodnie z EN 12165; CW626N
• Uszczelnienia: EPDM
• Membrana: EPDM
• Filtr siatkowy: stal nierdzewna
• Dolny kołpak: PA12, przezroczysty (GRILAMID TR90)
• Zawór spustowy: PA6 + 30GF
• Uchwyt siatki: POM (HOSTAFORM C9021)
• Sprężyna: stal sprężynowa
• Prowadnica sprężyny: stal nierdzewna
• Pokrętło: PA 6.6, zielone

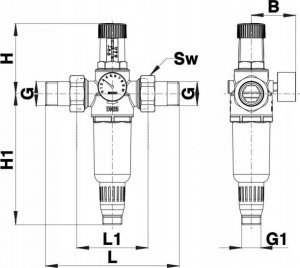

Wymiary:

• DN 20
• PN 16 bar
• G - 3/4"
• G1 - 3/4"
• L - 155 mm
• L1 - 84 mm
• B - 67 mm
• H - 98 mm
• H1 - 180 mm
• Sw - 37 mm
