IDMAR Zawór kulowy woda DN 32 WKP 2a 1.6 - 4.0 MPa

IDMAR Zawór kulkowy na kołnierzu pełny przepływ dla wody DN32 WKP2a 4.0MPa

IDMAR

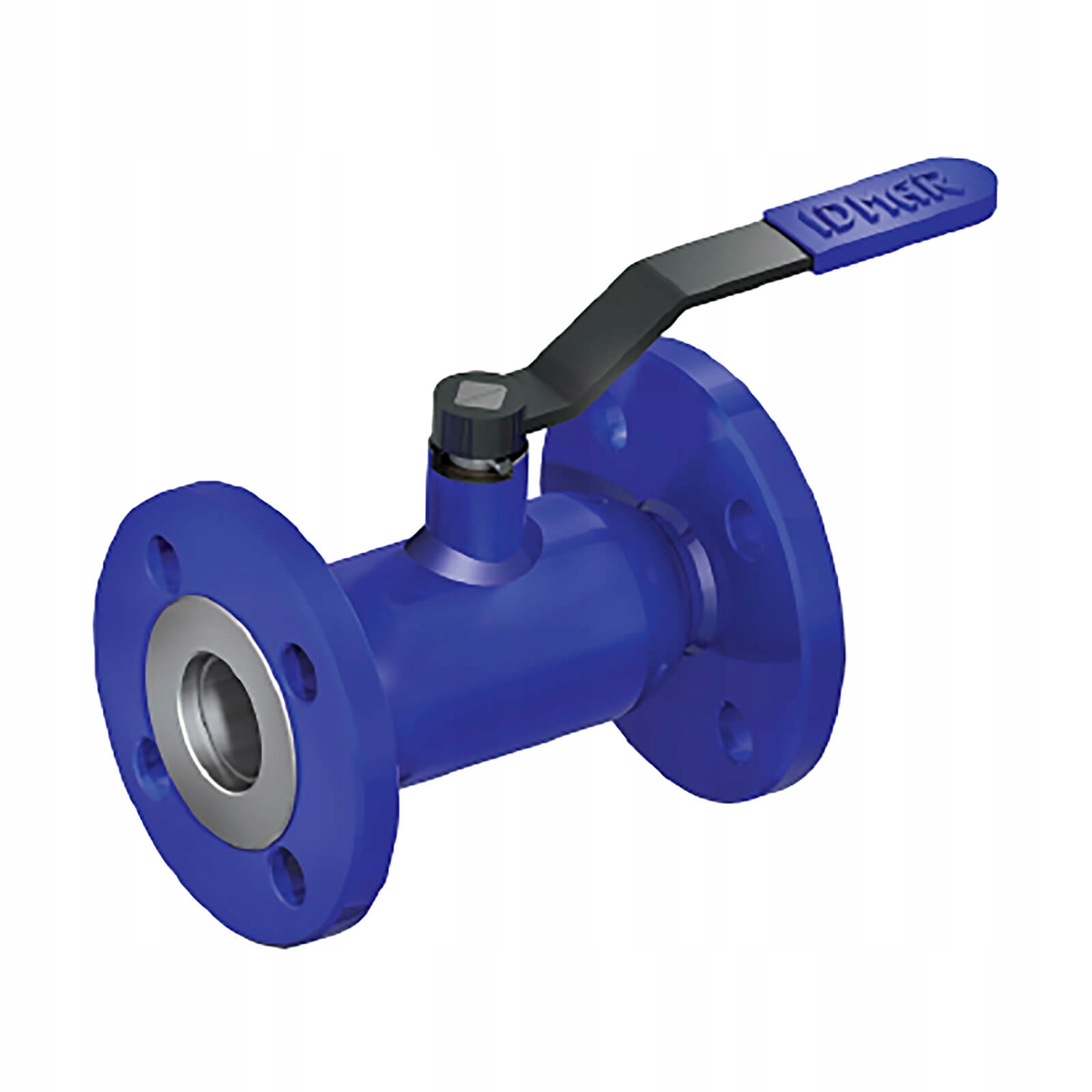

Zawór kulkowy na kołnierzu pełny przepływ dla wody DN32 WKP2a 1.6- 4.0MPa

APA03210040160

Zastosowanie:

Zawór kulkowy na kołnierzu pełny przepływ dla wody DN32 WKP2a 4.0MPa jest przeznaczony do sieci ciepłowniczych, klimatyzacyjnych oraz instalacji wodociągowych i przemysłowych.

Standardowo zawór jest wyposażony w uchwyt.

Specyfikacja:

• dla wody
• DN 32 mm
• Waga: 4,9 kg
• Maks. ciśnienie: PS 16 bar
• Temperatura pracy: -30°C ÷ +200°C

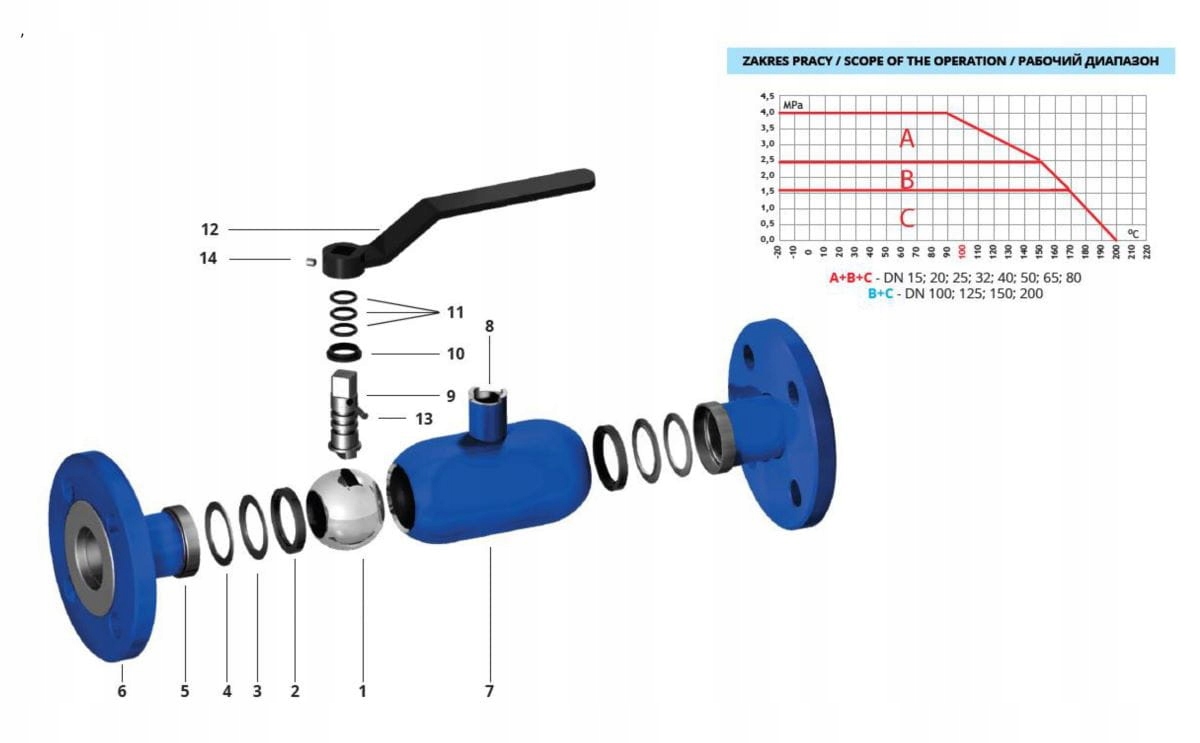

Budowa zaworu:

1. Kula
2. Uszczelka
3. Gniazdo uszczelki
4. Sprężyna
5. Króciec
6. Kołnierz
7. Korpus i komin
8. Trzpień
9. Pierścień dolny
10. O-ring
11. Uchwyt
12. Wkręt dociskowy
13. Kołek walcowy

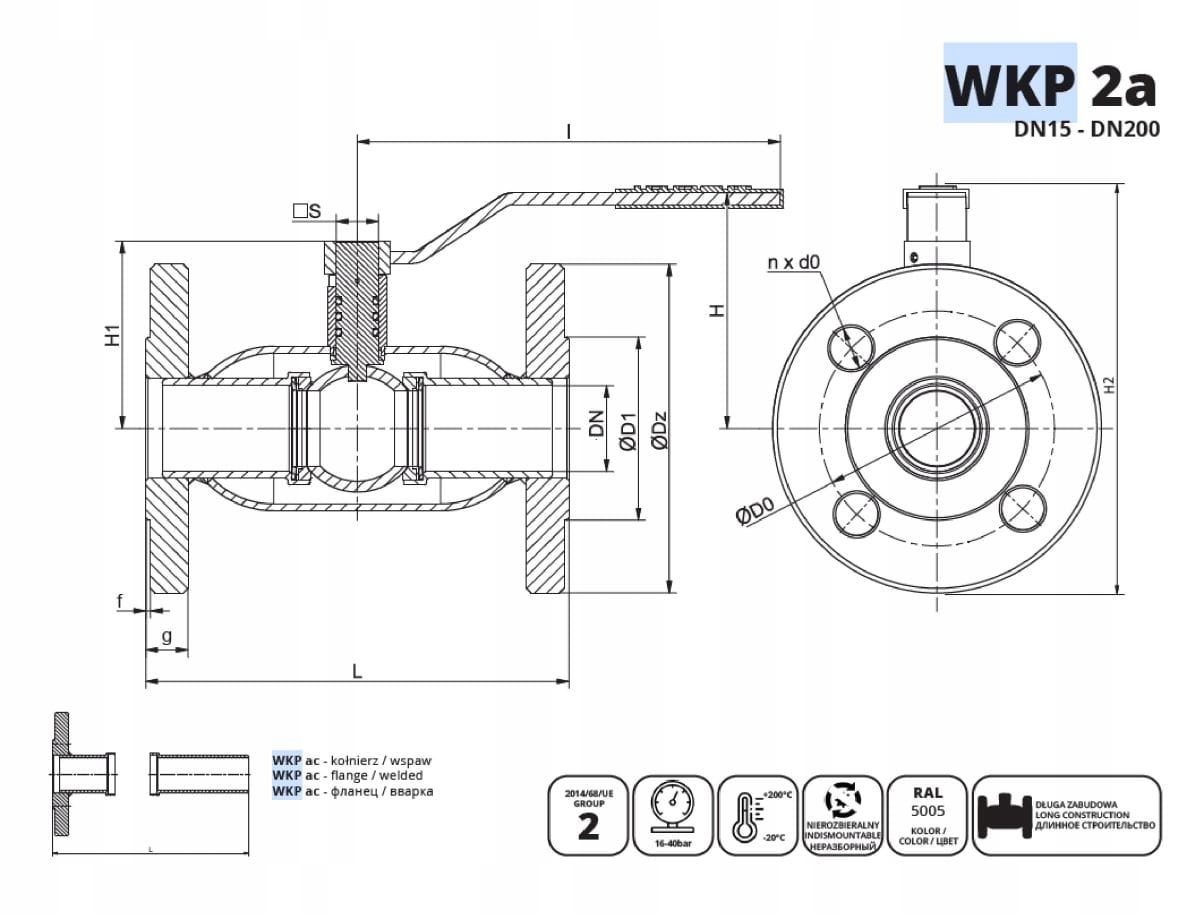

Parametry techniczne:

Średnica DN:  32 mm Ciśnienie PS:   40 bar Waga:   4,9 kg Typ przyłącza:      F05 Kwadrat      14 Wymiary:   ØDz   140 mm ØD1     78 mm ØD0   100 mm Ød0     18 mm n ilość       4 g      18 mm f        2 mm L    180 mm L=ac    220 mm L=agw 142,5 mm I    180 mm H    100 mm H1      80 mm H2    170 mm □ s      14 mm
