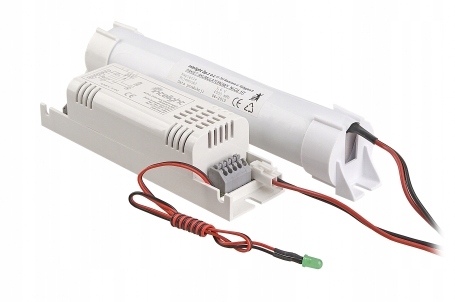

Zestaw zasilania awaryjnego EVG PRIMUS TEC 6-58W 2 h (4,8V 2500mah)

Zestawy awaryjnego oświetlenia serii PRIMUS TEC do montażu w oprawach oświetleniowych wyposażonych w 4-pinowe, fluorescencyjne źródła światła o mocy 6-58W. Przystosowane do współpracy ze statecznikami magnetycznymi (KVG) oraz elektronicznymi (EVG). Wykrywają zanik zasilania normalnego tj. 230V/50Hz i wykorzystując prąd zmagazynowany w akumulatorach zaczynają generować napięcie o wysokiej częstotliwości, niezbędne do zasilania lamp fluorescencyjnych. Czas pracy w trybie awaryjnym 2-3h, zależny od mocy świetlówki oraz pojemności zastosowanego akumulatora.

Zastosowanie:

Do oświetlania dróg i wyjść ewakuacyjnych w budynkach użyteczności publicznej

Specyfikacja techniczna:

• Symbol: 39944
• Stopień ochrony: IP20
• Obudowa modułu: z wysokiej jakości poliwęglanu PC klasy V0
• Napięcie zasilania: 230 V 50 Hz
• Obsługiwane oprawy oświetleniowe: wyposażone w świetlówki 4-pinowe (T8/G13) o mocy 6–58 W
• Obsługiwane stateczniki: KVG i EVG
• Funkcje: SA (M) – sieciowo-awaryjna
• Akumulatory: Ni-Cd HT z czasem autonomii: 2 h, ładowanie: 24 h
• Montaż: przykręcany w oprawie oświetleniowej lub na zewnątrz
• Zakres temperatury pracy: t a 5°C ÷ 50°C

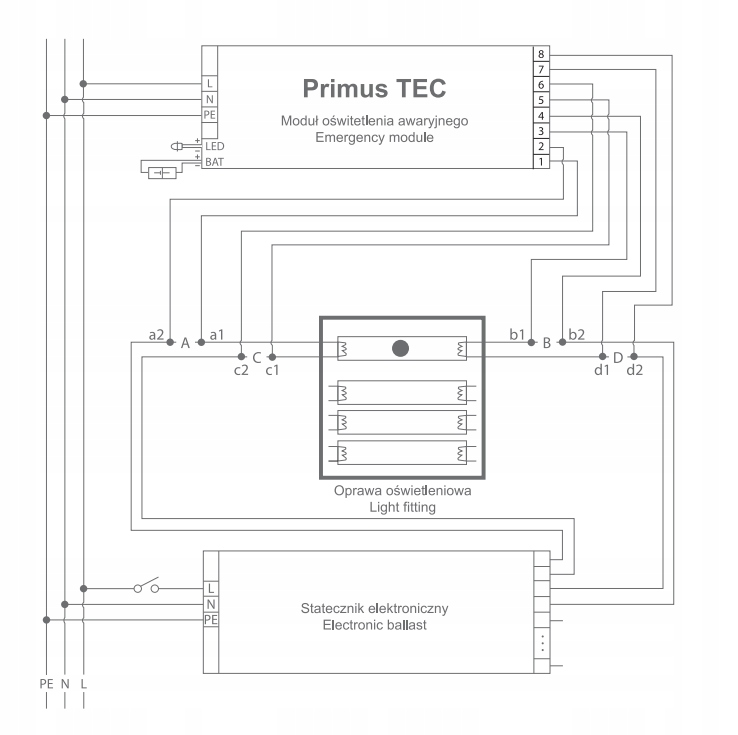

UNIWERSALNY SCHEMAT POŁĄCZEŃ

• Uawaryjniana świetlówka oznaczona jest kropką „•”
• Literami A, B, C i D oznaczono miejsca, w których należy przeciąć przewody zasilające uawaryjnioną świetlówkę
• Literami a1, a2, b1, b2, c1, c2, d1 i d2 oznaczono otrzymane w wyniku przecięcia wolne końce przewodów
• Należy kolejno przecinać przewody w zaznaczonych miejscach, a następnie otrzymane wolne końce podłączać do wyjść modułu awaryjnego
• Przecięcie A: połączyć (a1-1) i (a2-2)
• Przecięcie C: połączyć (c1-5) i (c2-6)
• Przecięcie B: połączyć (b1-3) i (b2-4)
• Przecięcie D: połączyć (d1-7) i (d2-8)
