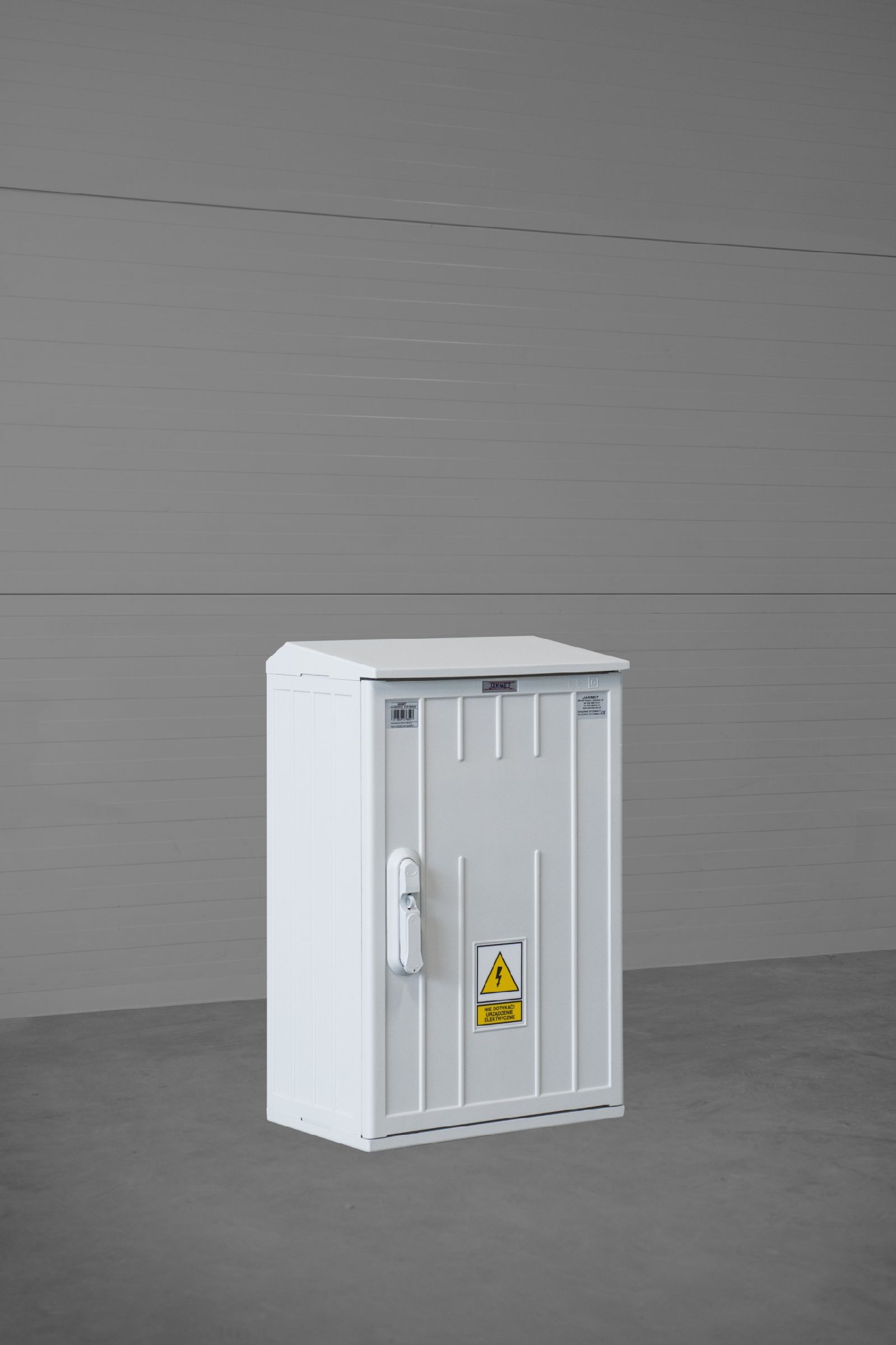

Obudowa termoutwardzalna 40x60x25cm OTU2 40/60-S-PP Jakmet W-OT-0000276 daszek skośny

Obudowy termoutwardzalne OTUL lakierowane są przeznaczone do montażu aparatury elektrycznej na zewnątrz budynków. Rozwiązania konstrukcyjne oraz stopień ochrony IP44 umożliwiają ich stosowanie w terenie otwartym bez zadaszenia, natomiast wysoki poziom odporności na udary mechaniczne IK10 pozwala na ich wieloletnią eksploatację w przestrzeni publicznej, z potencjalnym narażeniem na akty wandalizmu.

Obudowy termoutwardzalne Jakmet mają charakter modularny, tzn. mogą być łączone w zestawy wielokomorowe, poprzez wymianę ścian, podłóg i daszków i dokładanie kolejnych obudów po bokach, z dołu lub od góry. Można je także łączyć z dedykowanymi fundamentami, przystosowanymi do bezpośredniego wkopania w ziemię. W miejscach wymagających podwyższonej odporności obudów na promieniowanie UV stosuje się wersje lakierowane OTUL.

Wysokie parametry wytrzymałościowe powodują, że na bazie obudów OTU, OTUL konstruowane są wielorakie rodzaje złączy i rozdzielnic elektrycznych: złącza kablowe, złącza kablowo-pomiarowe, szafy sterowania oświetleniem, nawadnianiem plantacji i wiele innych rozdzielnic do zastosowań przemysłowych, komunalnych, rolniczych, elektroenergetycznych.

Dane techniczne:

• Producent Jakmet
• Seria OTU
• Numer katalogowy W-OT-0000264
• Wysokość (mm) 400
• Szerokość/średnica (mm) 397
• Rodzaj materiału Tworzywo sztuczne
• Kolor Szary
• Głębokość 250 mm
• Sposób montażu Do gruntu
• Stopień ochrony (IP) IP44
• Wymiary 40X40

Właściwości obudów OTU, OTUL

• Stopień ochrony: IP44,
• Klasa ochronności: II,
• Głębokość obudów: 250 (OTU2, OTUL2) i 320mm (OTU3, OTUL3),
• Odporność na uszkodzenia mechaniczne IK 10,
• Klasa palności: V0,
• Prąd znamionowy: 630A,
• Kolor: RAL 7035,
• Kąt otwarcia drzwi ponad 180°.
• Wyposażone standardowo w zamki typu HS-100.
• Możliwość mocowania na fundamencie wykonanym z tego samego tworzywa.
• Możliwość mocowania na kieszeni kablowej wykonanej z tego samego tworzywa.
• Maksymalne wymiary monobloku: 800x800x320mm.
• Minimalne wymiary monobloku: 260x400x250.
• Dwie głębokości: 250mm oraz 320mm.
• Możliwość zastosowania dwóch rodzajów daszka: skośny / płaski.
• Drzwi i plecy skrzynek mają dwie podstawowe szerokości 260mm oraz 400mm.
• Dla obudów o większej szerokości stosuje się drzwiczki podwójne, a plecy składa się za pomocą specjalnych łączników.

Właściwości fundamentów FN

• Konstrukcja wykonana z trudno palnego kompozytu: poliester + włókno szklane odznacza się odpornością na działanie warunków atmosferycznych.
• Dodatkowy panel górny umożliwiający łatwy dostęp do wnętrza.
• Do fundamentu montuje się bezpośrednio boki obudowy, co umożliwia swobodne przejście przewodów do obudowy.
• Występują dla wszystkich obudów o głębokości 250mm oraz 320.
• Wysokość 900mm.
• Fundamenty posiadają specjalne oznaczenia bokach, dzięki którym wiadomo na jaką głębokość je zakopać.
• Zalecamy umieszczanie podstawy fundamentu na warstwie żwiru.

Właściwości dodatkowych kieszeni kablowych KKN

• Konstrukcja wykonana z trudno palnego kompozytu: poliester + włókno szklane odznacza się odpornością na działanie warunków atmosferycznych.
• Dodatkowy panel górny umożliwiający łatwy dostęp do wnętrza.
• Do kieszeni kablowej montuje się bezpośrednio boki obudowy, co umożliwia swobodne przejście przewodów do obudowy.
• Występują dla wszystkich obudów o głębokości 250mm.
• Wysokość 250mm.
• Dwie głębokości: 250mm oraz 320mm.
