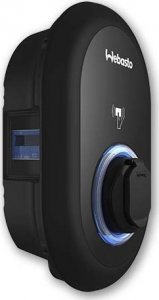

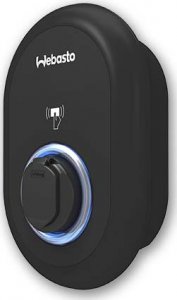

Ładowarka Webasto Unite MID 22kW (5111685A)

Cechy produktu

• Wyświetlacz licznika MID (Measuring Instruments Directive 2014/32/UE)
• Skalowalna moc ładowania do 22 kW
• Gniazdo (typ 2) na przewód ładowania,  z przesłoną
• Cyfrowe zarządzanie i zdalne sterowanie za pomocą Webasto ChargeConnect (dostęp przez portal i aplikację)
• Zawsze dostępny dzięki całodobowej transmisji danych z wallboxa do Webasto ChargeConnect w czasie rzeczywistym
• Uwierzytelnianie za pomocą technologii RFID lub aplikacji Webasto ChargeConnect
• Interfejs do integracji z systemem zarządzania energią (EMS) poprzez Modbus TCP
• Zintegrowane lokalne dynamiczne zarządzanie obciążeniem dla maks. 32 punktów ładowania
• Zintegrowany licznik zgodny z MID umożliwia rozliczanie i zwrot kosztów procesów ładowania
• Okno licznika ułatwiające odczyt wartości licznika energii
• Wytrzymała, wysokiej jakości obudowa spełniająca standardy jakości i bezpieczeństwa Webasto
• Oszczędność kosztów instalacji dzięki zintegrowanemu zabezpieczeniu przed prądem szczątkowym DC
• Zapewnienie stabilności sieci przez operatora sieci  - zdalny dostęp do odbiornika sterowania sygnałem
• Łatwa konfiguracja za pomocą hotspotu Wi-Fi i aplikacji Webasto Charger Septup lub interfejsu konfiguracyjnego dla instalatorów

Webasto ChargeConnect

Zawsze miej podgląd na swoje urządzenie Webasto Unite. Webasto ChargeConnect umożliwia dostęp do aktualnego stanu stacji ładowania, całej historii ładowania, zużycia energii i wielu innych informacji z dowolnego miejsca i o dowolnej porze. Infrastrukturą ładowania można zarządzać i sterować zdalnie. Dane ze stacji ładowania są widoczne w portalu i aplikacji Webasto ChargeConnect, co zapewnia maksymalną przejrzystość, kontrolę i bezpieczeństwo.

Inteligentne korzyści w skrócie:

• Status wszystkich punktów ładowania w czasie rzeczywistym 24/7
• Elastyczne zarządzanie uprawnieniami użytkowników
• Konserwacja i zdalna diagnostyka zapewniająca bezproblemowe działanie
• Zdalne sterowanie za pomocą aplikacji, np. uruchamianie i zatrzymywanie sesji ładowania
• Szczegółowy przegląd zakończonych procesów ładowania (historia ładowania)
• Wszechstronne funkcje monitorowania
• Regularne aktualizacje aplikacji i portalu o nowe funkcje
• Użytkowanie i zarządzanie na różnych poziomach użytkowników w zależności od uprawnień
• Wysokie bezpieczeństwo danych

Zarządzanie obciążeniem

System zarządzania energią (EMS) może kontrolować wszystkie przepływy energii w zależności od wytwarzania (PV), zużycia lub magazynowania w akumulatorach, a tym samym centralnie regulować całkowite obciążenie. Dzięki interfejsom komunikacyjnym Open Charge Point Protocol (OCPP) i Modbus TCP, stacje ładowania Webasto można elastycznie integrować z komercyjnymi i prywatnymi systemami EMS.

Najważniejsze informacje w skrócie:

• Monitorowanie i optymalizacja własnego zużycia energii
• Inteligentne ładowanie z zaawansowaną dystrybucją energii
• Duża oszczędność kosztów dzięki unikaniu obciążeń szczytowych
• Ładowanie zoptymalizowane pod kątem fotowoltaiki
• Zorientowane na zapotrzebowanie sterowanie wieloma odbiorcami
• Interfejsy dla zewnętrznych liczników energii elektrycznej
• Połączenie z innymi inteligentnymi urządzeniami

Dane techniczne

• Prąd znamionowy (A) (konfigurowalne wartości mocy przyłączeniowej): Do 32; 1-fazowy lub 3-fazowy; 10, 13, 16, 20, 25, 30, 32 A (konfigurowane za pomocą przełącznika DIP-switch) lub w krokach co 1 A (za pomocą zintegrowanego interfejsu WebUI lub aplikacji Webasto Charger Setup)
• Napięcie sieciowe (V AC): 230 / 400 (Europa)
• Częstotliwość sieci (Hz): 50 / 60
• Układ sieci: TT / TN / IT (1 faza i 3 fazy), podział faz (L1 + L2, bez N)
• Klasa EMV: Emisja zakłóceń: klasa B (obszary mieszkalne, biznesowe, komercyjne); Odporność: obszary mieszkalne, biznesowe, komercyjne i przemysłowe
• Kategoria przepięciowa: III zgodnie z EN 60664
• Klasa ochrony: I
• Urządzenia ochronne: Wyłącznik różnicowo-prądowy RCD typu A i wyłączniki nadprądowe muszą być zapewnione po stronie instalacji
• Zintegrowane urządzenia ochronne: zabezpieczenie różnicowoprądowe ≥6 mA DC
• Zintegrowany licznik energii: Licznik energii zgodny z MID klasy B (1%) zgodny z EN50470-1/3 (511685A)
• Wykrywanie zespawanych przekaźników: styk 230V uruchamiający zewnętrzny wyzwalacz

Pozostałe dane:

• Montaż: montaż na ścianie i na podstawie (trwałe podłączenie)
• Doprowadzenie kabla: na ścianie lub w ścianie
• Przekrój przewodu: przekrój poprzeczny kabla połączeniowego (Cu) z uwzględnieniem warunków lokalnych:
  • jednodrutowy (min. – maks.) 2.5 – 10 mm²
  • wielodrutowy (min. – maks.) 2.5 – 10 mm²
  • wielodrutowy (min. – maks.) zakończony tulejką: 2.5 – 10 mm²
• Gniazdo ładowania: IEC 62196 gniazdo na wtyczkę typu 2, z przesłoną (5111685A)
• Napięcie wyjściowe (V AC): 230 / 400
• Maks. moc ładowania (kW):
  • 7.4 (przy zasilaniu 1-fazowym)
  • 22 (przy zasilaniu 3-fazowym)
• Backend: Webasto ChargeConnect
• Uwierzytelnianie:
  • “Scan & Charge” poprzez kod QR
  • portal Webasto ChargeConnect
  • aplikacja Webasto ChargeConnect
  • czytnik RFID (ISO 14443 A / B oraz ISO 15693)
• Wyświetlacz: RGB-LED, okno wyświetlacza licznika
• Interfejsy sieciowe:
  • LAN (RJ45) – 10 / 100 Mbps
  • Wi-Fi 802.11a / b / g /n / ac - 2,4 GHz i 5 GHz
• Protokoły komunikacyjne: OCPP 1.6 J (OCPP 2.0 ready), Modbus TCP (EMS**), Modbus RTU (smart meter*)
• Interfejsy zewnętrzne:
  • Zdalny dostęp dostawcy prądu do odbiornika sterowania sygnełem
  • Integracja z systemami zarządzania energią (EMS) poprzez Modbus TCP
  • Przyłącze do ochrony przed zespawaniem przekaźników
  • Interfejs RS485 dla zewnętrznych inteligentnych liczników
• Lokalne zarządzanie obciążeniem:
  • Dynamiczne (samodzielne) poprzez integrację z kompatybilnym zewnętrznym inteligentnym licznikiem*
  • Dynamiczne (klaster z maks. 32 punktami ładowania) poprzez integrację z kompatybilnym inteligentnym licznikiem zewnętrznym*
  • Statyczne (klaster z maks. 32 punktami ładowania)
• Wymiary (s × w × g) (mm): 315 x 460 x 135
• Masa (kg): 5
• Klasa ochrony IP, urządzenie: IP54
• Ochrona przed uszkodzeniem mechanicznym: IK10 (wyświetlacz: IK08)
• Miejsce montażu: bez bezpośredniego oddziaływania promieniowania słonecznego
• Zakres temperatur pracy (°C): -35 do +55
• Reakcja na zmiany temperatury: może wystąpić zmniejszenie prądu ładowania lub wyłączenie, aby zapobiec przegrzaniu stacji ładowania
• Zakres temperatur składowania (°C): -40 do +80
• Dopuszczalna wilgotność względna (%): 5 do 95 bez kondensacji
• Normy i wytyczne:
  • deklaracja zgodności CE
  • 2014/53/EU Dyrektywa w sprawie urządzeń radiowych
  • 2011/65/EU Dyrektywa RoHS
  • 2012/19/EU Dyrektywa w sprawie zużytego sprzętu elektrycznego i elektronicznego
  • 1907/2006 Rozporządzenie REACH
