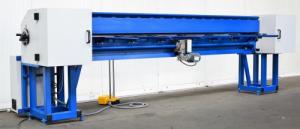

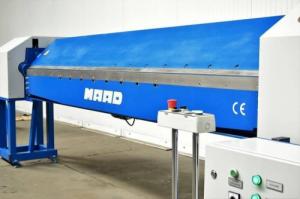

Maad MAAD ZGM-3000/1.25 ZAGINARKA GIĘTARKA KRAWĘDZIARKA DO BLACHY MECHANICZNA ELEKTRYCZNA MAAD ZGM-3000/1.25

Parametry techniczne:

• szerokość robocza - 3100 mm
• max. grubość zaginanej blachy – 1,25 mm ( dla Rm<400 MPa )
• szerokość belki zaginającej – 20 mm
• maksymalny kąt gięcia – 135 stopni
• prześwit między belkami – 80 mm
• masa maszyny - 2050 kg
• instalacja elektryczna 400 V
• silniki na belce gnącej – 2 x 2,2 kW
• silnik na belce dociskowej 0,55 kW
• ustawienie kąta gięcia w zakresie 0 – 135 stopni

Gabaryty maszyny:

• wysokość – 1.320 mm
• szerokość – 4.550 mm
• głębokość – 1.150 mm

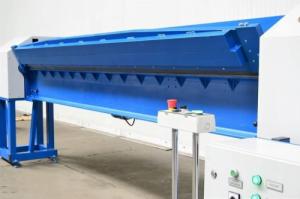

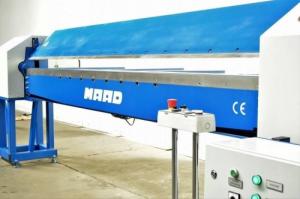

Głównymi elementami roboczymi zaginarki są belki: stała, dociskowa i gnąca.

Belka dociskowa jest belką ruchomą służącą do zamocowania blachy w żądanym położeniu. Wyposażona jest w wymienny segment roboczy zamocowany do korpusu belki za pomocą śrub. Posiada także regulację siły/wysokości docisku. Jest podnoszona i opuszczana za pomocą pedałów nożnych a prędkość przesuwu belki ustawiana jest bezstopniowo za pomocą potencjometru znajdującego się na pulpicie sterującym.

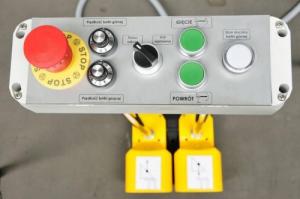

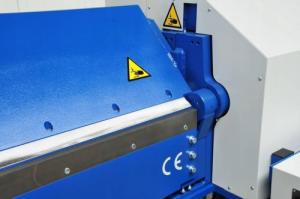

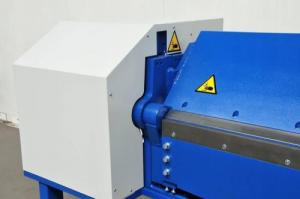

Belka gnąca, podobnie jak belka dociskowa wyposażona jest w wymienny segment roboczy zamocowany do korpusu belki za pomocą śrub. Ruch obrotowy belki gnącej realizowany jest za pomocą przycisków z pulpitu sterującego, a jej prędkość regulowana jest bezstopniowo za pomocą niezależnego potencjometru umiejscowionego na pulpicie sterującym. W trybie AUTO, uruchomienie przyciskiem z pulpitu belki gnącej, powoduje jej ruch w pełnym cyklu gięcia do położenia początkowego.

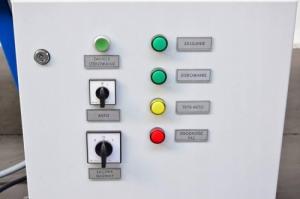

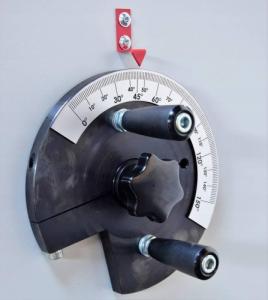

Pokrętło z blokadą umożliwia bezstopniowe ustawienie kąta gięcia zaginanej blachy w zakresie od 0 do 135 stopni. Wyboru zakresu ruchu belki gnącej (ruch do ustawionego kąta gięcia lub ruch w całym zakresie pracy belki gnącej) dokonywany jest za pomocą przełącznika znajdującego się na pulpicie sterującym zaginarki.

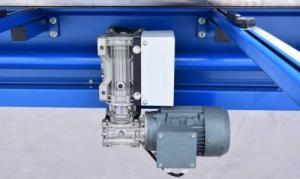

Elektryczno-mechaniczny napęd sterowany pedałami pozwala operatorowi posługiwać się obiema rękami - ruch belki dociskowej za pomocą pedałów nożnych pozwala operatorowi na dokładne oburęczne ustawienie blachy w przestrzeni roboczej zaginarki.

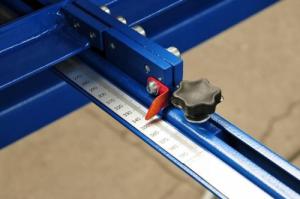

Maszyna standardowo jest wyposażona w zderzaki z podziałką milimetrową do ustawienia położenia obrabianego materiału pełniące również funkcję stołu.

Instalacja elektryczna zaginarki przystosowana do zasilania z sieci trójfazowej prądu przemiennego 400 V / 50 Hz w 5-przewodowym układzie TN-S lub TN-C-S.

Dla bezpieczeństwa obsługi wszystkie elementy sterujące belkami roboczymi oraz zamontowane w pulpicie zaginarki zasilane są napięciem 24 V.

Elementy zaginarki wykonywane są na precyzyjnych obrabiarkach CNC.

Zaginarka pokryta jest podwójną warstwą wysokiej jakości farby – proces malowania wykonywany jest w profesjonalnej, ogrzewanej i wentylowanej lakierni.
