Super antena samochodowa 7w1 Poynting MIMO-3-17 LTE GPS

POYNTING Europe GmbH

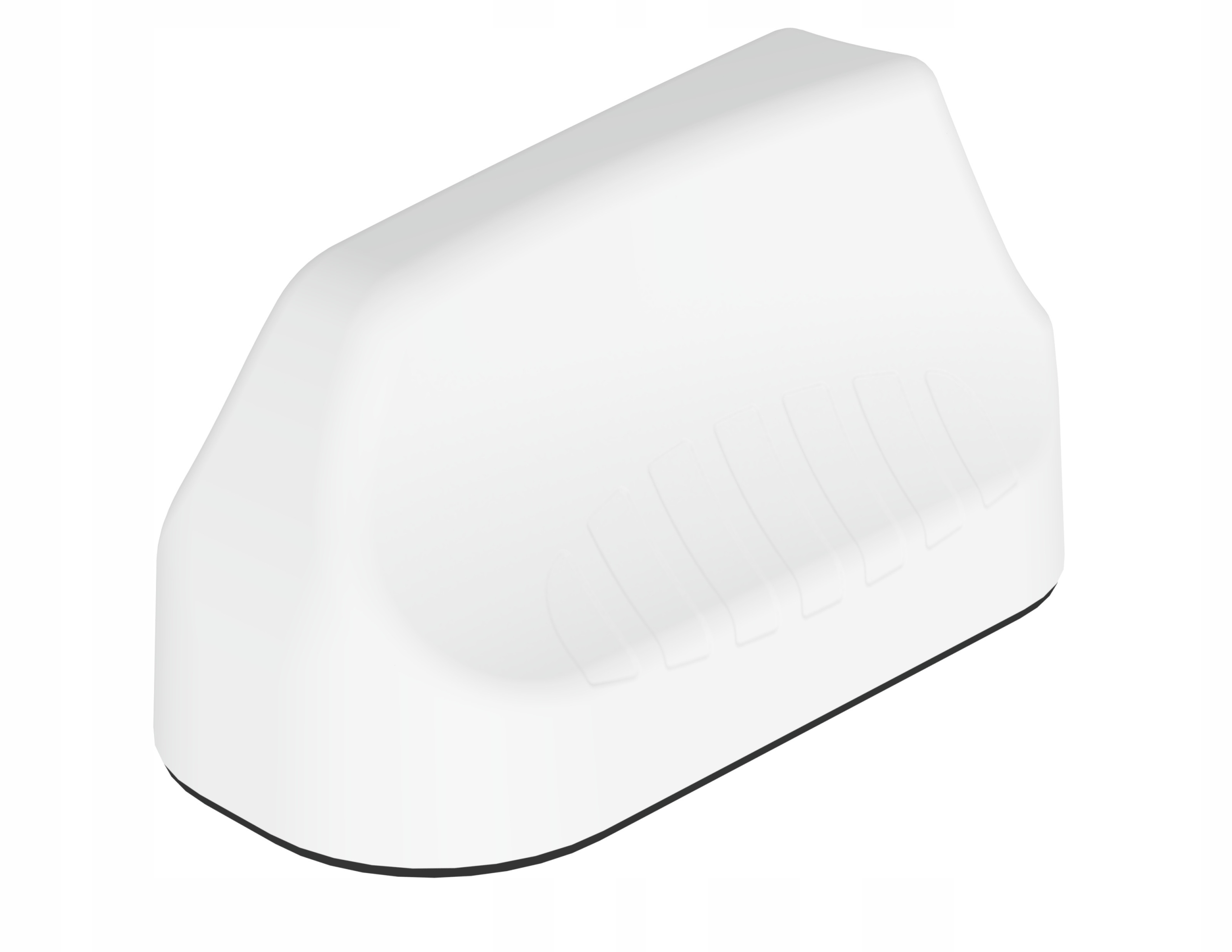

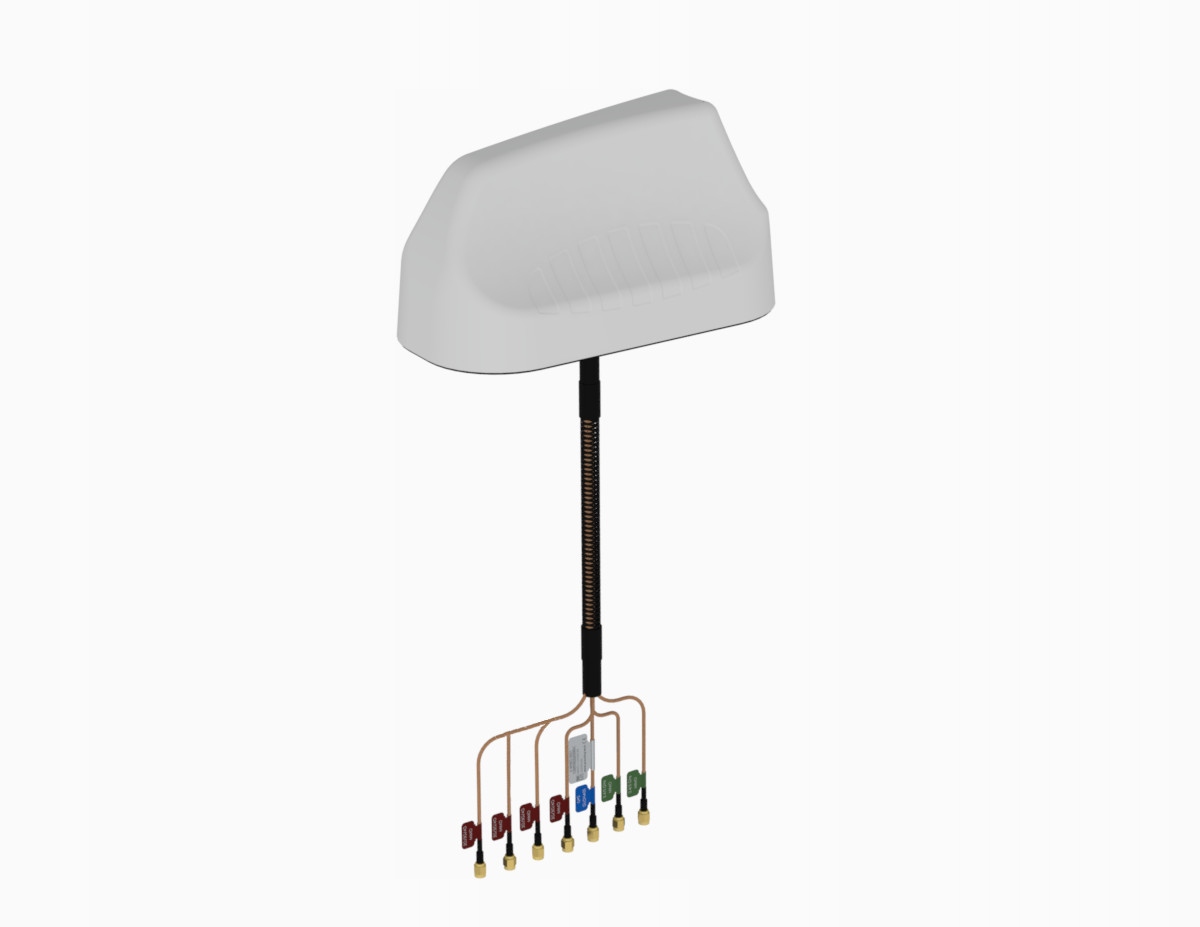

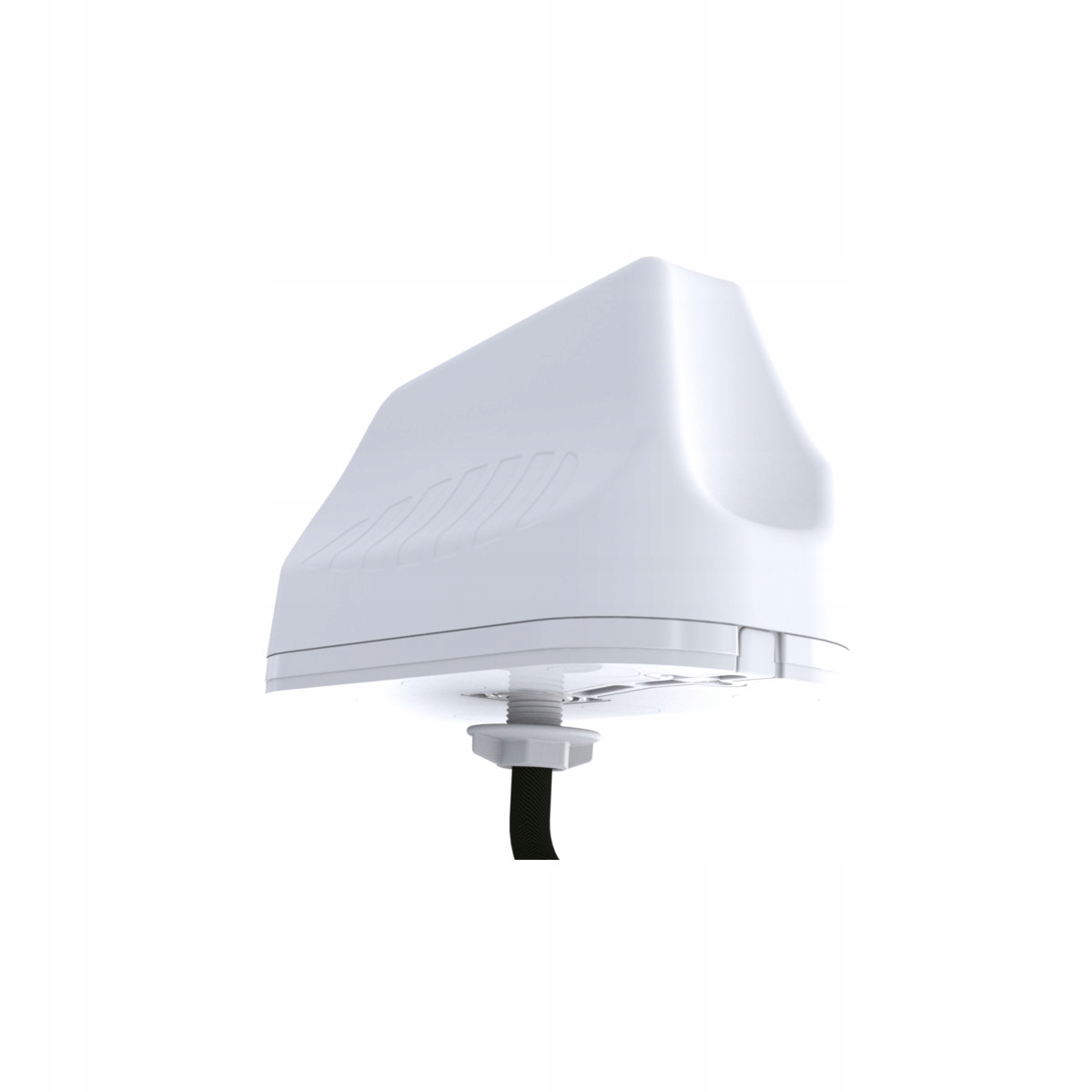

Mocna antena samochodowa 7w1 Poynting MIMO-3-17 4X4 LTE (MIMO) 6,2 dBi; 2X2 Wi-Fi (MIMO) 7 dBi; GPS/GLONASS 21 dBi

MIMO-3-17 to super wydajna antena multitoneczna 7w1, która zapewnia cztery sieci komórkowe, dwa Wi-Fi i sygnał GPS/GLONASS. Cztery anteny komórkowe MIMO (2G/3G/4G) obsługują pasma od 690 MHz do 2700 MHz, a także nowe pasmo LTE i 5G dla pasm CBRS 450 MHz i 3,5 GHz, które stają się popularne w wielu międzynarodowych sieciach komórkowych LTE. Wydajność anteny obejmuje szerokie pasmo częstotliwości, co umożliwia jej używanie przez różne sieci i technologie, a także gotowość na przyszłe technologie komórkowe do 3,8 GHz dla aplikacji 5G. Antena posiada również dwie oddzielne anteny dwuzakresowe Wi-Fi, które mogą działać jednocześnie na częstotliwościach 2,4 GHz i 5 GHz dzięki technologii 2x2 MIMO. Siódma antena to wydajny system GPS/GLONASS, który działa nawet w temperaturze -40 °C. MIMO-3-17 zapewnia lepszą wydajność niż większość konkurencyjnych anten, dzięki swojemu projektowi. Wzorce promieniowania wszystkich elementów anteny zbalansowano w taki sposób, aby zapewnić doskonałe efekty w wielu kierunkach, różne wzorce i dobre promieniowanie w pożądanej wysokości. Jest to ważne kryterium dla rynku transportowego i morskiego, dla którego antena została specjalnie zaprojektowana. Główne zastosowania tej anteny obejmują pojazdy komercyjne/przemysłowe, morskie, M2M i inne systemy IoT, które wykorzystują szeroki zakres technologii radiowych, jednocześnie zapewniając przyszłościową funkcjonalność w szerokim paśmie częstotliwości.

Cechy produktu

- Szerokie pasmo od 410 MHz do 470 MHz, od 690 MHz do 2700 MHz i od 3400 MHz do 3800 MHz

- Przemyślany projekt anten zapewnia lepszą wydajność MIMO zarówno w paśmie Wi-Fi (dwuzakresowym), jak i komórkowym

- Wszystkie powyższe funkcje utrzymywane są w zakresie od 698 MHz do 5800 MHz w odpowiednich pasmach i w paśmie 450 MHz

- Zawiera wydajną antenę GPS/GLONASS

- Starannie wykonana konstrukcja mechaniczna zapewnia wytrzymałość, odporność na korozję, wodę i pył (IP68)

- Niezależność od płaszczyzny uziemienia: MIMO-3 ma wewnętrzną płaszczyznę uziemienia, co sprawia, że ​​jest odpowiednia do montażu na różnych powierzchniach

Zastosowanie anteny

- Automatyzacja rolnictwa i gospodarki rolnej, taka jak M2M i IoT

Wykresy wydajności anteny

Współczynnik fali stojącej (VSWR)*

VSWR jest miarą efektywności przesyłania mocy o częstotliwości radiowej ze źródła zasilania przez linię transmisyjną do obciążenia. W idealnym systemie 100% energii jest przesyłane, co odpowiada VSWR 1:1. MIMO-3-17 zapewnia doskonałą wydajność na wszystkich pasmach, z VSWR ≤2,5:1 na poziomie 90% pasma

* Pomiar wykonany przy użyciu około 2 metrowego kabla, płaszczyzny uziemienia o rozmiarze 650 x 650 mm i nieużywanych portów obciążonych 50 Ω

Wzmocnienie w dBi

5,8 dBi to maksymalne wzmocnienie w wszystkich pasmach od 410-3800 MHz,

- wzmocnienie przy 410-470 MHz: 1 dBi

- wzmocnienie przy 690-960 MHz: 3,5 dBi

- wzmocnienie przy 1710-2700 MHz: 5,8 dBi

- wzmocnienie przy 3400-3800 MHz: 4 dBi

Wzmocnienie w dBi

7 dBi to maksymalne wzmocnienie w pasmach od 2400–2500 i 5000–6000 MHz

- wzmocnienie przy 2400–2500 MHz: 5 dBi

- wzmocnienie przy 5000–6000 MHz: 7 dBi

Wzorce promieniowania

Wzorce promieniowania - WiFi

Wzorce promieniowania - GPS

Prezentacja anteny samochodowej Poynting MIMO-3-15 5w1 (wideo)

Specyfikacja techniczna

Kliknij tutaj, aby zapoznać się z pełną dokumentacją techniczną anteny.

• Wysokość: 265,00
• Szerokość: 211,00
• Głębokość: 204,00
• Masa: 1,61

Mocna, wieloczęstotliwościowa antena samochodowa 7w1 Poynting MIMO-3-17 4X4 LTE (MIMO), 6.2 dBi; 2X2 Wi-Fi (MIMO), 7 dBi; GPS/GLONASS, 21 dBi. Doskonała do zastosowań w autobusach, pojazdach użytkowych, ciężarowych i pojazdach służb bezpieczeństwa publicznego
