MOREK Złączka szyn gwint rozgał AL/CU 1,5-50mm2 TS35 1-tor 4-otw zac OTL50-2 żółto-ziel MAA2050Y10 89732009 - MAA2050Y10

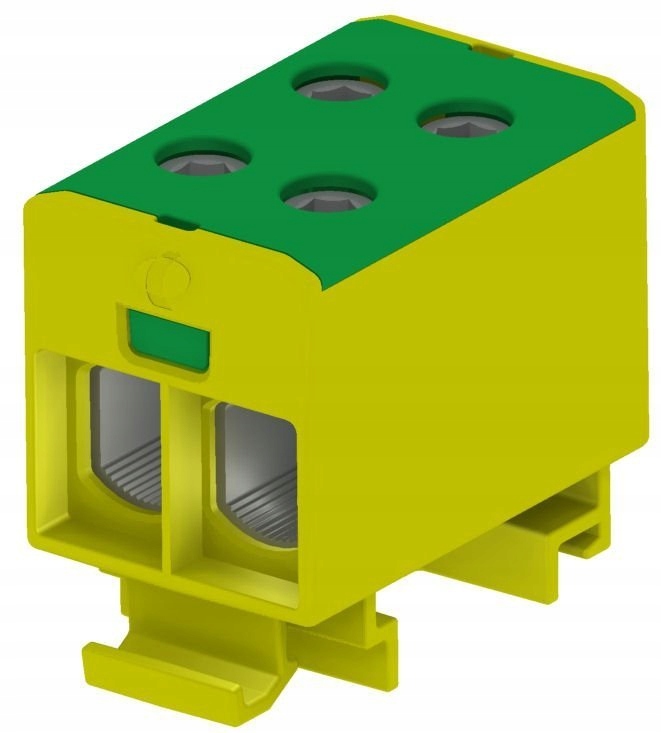

Złączka OTL50-2 kolor żółto-zielony 2xAl/Cu 1,5-50

☀️Złączka MAA2050Y10 jest to złącze OTL, czyli wszechstronne w kwestii zastosowania (energetyka, przemysł, instalacje mieszkaniowe), a także jako materiał, z jakiego wykonana jest żyła przewodu (drut lub linka, przewody sektorowe sztywne i wielodrutowe). Została ocynowana specjalną metodą, co daje wygodne i bezpieczne podłączenie przewodów wykonanych zarówno z miedzi jak również z aluminium, bez konieczności stosowania adapterów Cu/Al, specjalnych końcówek itp.

☀️Przewody są podłączane bezpośrednio do zacisków, a specjalny środek kontaktowy nanoszony już na etapie produkcji zapewnia ochronę miejsca styku elektrycznego, a ponadto sprawia, że zaciski OTL są gotowe do użytku od razu po wyjęciu z opakowania. Można je stosować do napięcia znamionowego do 1 000V AC/DC, a obudowa z materiału w klasie palności V0 (zgodnie z UL94) czyni te złącza bezpiecznymi w użytkowaniu.

Dane techniczne

✅Sposób montażu: Szyna DIN

✅Kolor: żółto-zielony

✅Przewód: Al/Cu

✅Liczba podłączeń: 4

✅Prąd znamionowy (A): 320 (Cu) / 290 (Al)

✅Napięcie znamionowe (V): 1000

✅Temperatura pracy: 80°C

✅Stopień ochrony: IP20

✅Materiał: Aluminium cynowane, poliamid PA66

✅Przekrój przewodu min. - max.: 1,5 - 50 mm²

✅Przekrój zasilający min. - max.: 1,5 - 50 mm²

✅Przewód odpływowy min. - max.: 1,5 - 50 mm²

✅Śruba: Hex 5

✅Moment dokręcenia: 1,5 Nm (1,5 - 2,5 mm²), 5 Nm (4 - 10 mm²), 10 Nm (16 - 50 mm²)

Wymiary

• Szerokość: 30 mm
• Długość: 49 mm
• Wysokość: 43 mm

☀️Zgodność ze standardami IEC/EN 60947 i IEC/EN 61238-1:2003 - Każda złączka OTL przechodzi testy mechaniczne i rygorystyczne testy obciążeniowe i zwarciowe, co daje wynikiem uzyskanie tzw. klasy zwarciowej A ( Class A ). Oznacza to, że złącza są odpowiednie do zastosowania, gdzie potrzebne jest rozdzielenie mocy oraz tam, gdzie zaciski wykorzystywane są jako główne zaciski zasilające w instalacjach narażonych na przeciążenia prądowe i zwarciowe.
