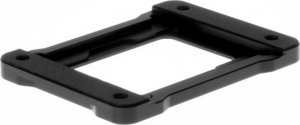

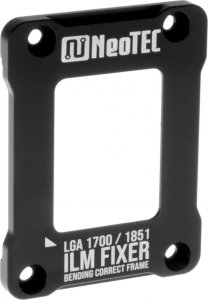

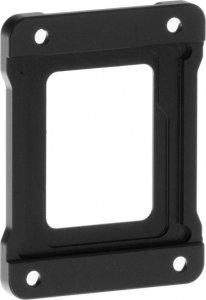

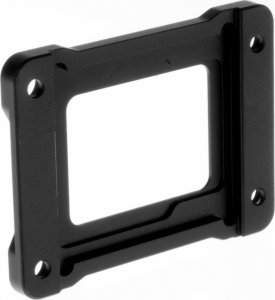

NeoTec ILM Fixer ramka kontaktowa Black LGA 1700 Bending Correct Frame

NeoTEC ILM Fixer ramka kontaktowa Black LGA 1700 Bending Correct Frame

Ramka kontaktowa firmy NeoTEC ILM Fixer, przeznaczona do montażu na LGA 1700 (14 generacja). Produkt może znacznie poprawić wydajność termiczną komputera, jeśli procesor jest na wyginanie w fabrycznej zapince płyty głównej. Podczas testowania jej z procesorem Intel i5-13600K zaobserwowałem obniżenie temperatury procesora nawet o 12 stopni C, a w rezultacie zmniejszyłem prędkość wentylatora. Ramka jest bardzo łatwa w instalacji.

Najważniejsze cechy

• Kolor czarny
• Zgodny z LGA 1700 (12 / 13 Gen)
• Materiał: Anodyzowane aluminium
• Łatwa instalacja

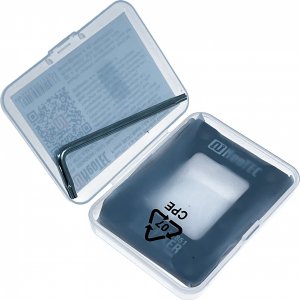

• W zestawie klucz do odkręcenia zapinki LGA
• Dolna strona pokryta gumą dla bezpieczeństwa płyty głównej
• Precyzyjne wykonanie w technologii CNC

Dlaczego procesor się przegrzewa?

Zapinka (ILM - ang. Independent Loading Mechanism) składa się w przypadku gniazd LGA 1700. Ze względu na wydłużony kształt procesorów LGA 1700 i sposób ich mocowania w gnieździe, znane są przypadki ich wyginania lub wypaczania podczas instalacji w gnieździe płyty głównej. Może to powodować zbyt wysokie temperatury ze względu na nierównomierne kontakt z układami chłodzącymi CPU.

Jak obniżyć temperaturę procesora?

Rozwiązaniem tego problemu jest przejście z dwu częściowej zapinki LGA na jednoczęściowe od NeoTEC. Dzięki precyzyjnemu wykonaniu w technologii CNC, zapinka ILM Fixer gwarantuje równomierny docisk procesora do płyty głównej oraz jego wyrównanie względem podstawy radiatora.

Jak zamontować NeoTEC ILM Fixer?

1) Odblokuj zatrzask Intel ILM na płycie głównej do pozycji "open". Nie wyjmuj procesora z gniazda LGA.

2) Za pomocą dołączonego śrubokręta NeoTEC odkręć cztery śruby ILM płyty głównej.

3) Usuń mechanizm Intel ILM, ale zachowaj backplate tak jak był, a śruby ILM trzymaj w pobliżu, ponieważ będziesz ich wkrótce potrzebował.

4) Zainstaluj NeoTEC Frame Fixer (LGA BCF) na górnej części gniazda CPU. Zwróć uwagę na strzałkę procesora, aby upewnić się, że jest wyrównana ze strzałką ramy.

5) Umieść oryginalne śruby ILM w ich odpowiednich otworach na ramce NeoTEC.

6) Ten krok zapobiega uszkodzeniu gwintów śrub. Najpierw za pomocą dołączonego śrubokręta obróć je w kierunku przeciwnym do ruchu wskazówek zegara, aż usłyszysz kliknięcie. Zapewnia to, że śruba jest prawidłowo ustawiona. Następnie obróć śrubę zgodnie z ruchem wskazówek zegara o 90 stopni. Następnie przejdź do pozostałych trzech śrub, aby powtórzyć proces: obrót w kierunku przeciwnym do ruchu wskazówek zegara > kliknięcie > obrót o 90 stopni zgodnie z ruchem wskazówek zegara.

7) Po ustawieniu wszystkich czterech śrub w prawidłowym położeniu, możesz je dokręcić o 90 stopni, aż zostaną odpowiednio zabezpieczone. Najpierw poczujesz delikatny opór na kołkach płyty głównej. Kontynuuj, aż poczujesz twardy opór gumy znajdującej się na ramce NeoTEC. Po tym punkcie nie dokręcaj już śrub!

8) Ciesz się Zen niższej temperatury CPU!
