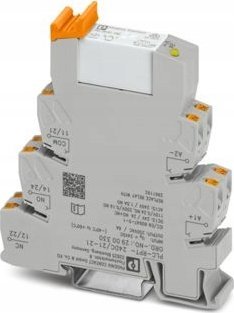

PHOENIX C. PLC interface PLC-RPT- 24DC/21-21

PLC-RPT- 24DC/21-21 - Moduł przekaźnika

( złącze PLC-BPT.../21-21 + przekaźnik 2961192)

2900330 PHOENIX

Interfejs PLC składający się z złącza PLC-BPT.../21-21 ze złączką Push-in oraz miniaturowym wtykowym przekaźnikiem ze stykiem mocy, do montażu na szynie nośnej NS 35/7,5, 2 styki przełączne, napięcie wejściowe 24 V DC

• Typ produktu: Moduł przekaźnika
• Rodzina produktów: PLC-INTERFACE
• Zastosowanie: Uniwersalny
• DANE WEJŚCIOWE
• Znamionowe napięcie wejścia UN: 24 V DC
• Zakres napięcia wejściowego: 20,2 V DC ... 33,6 V DC (20 °C)
• Napięcie znamionowe (wtykowy przekaźnik elektromechaniczny): 24 V DC
• Charakterystyka przełączania napędu: monostabilne
• Napęd (polaryzacja): polaryz.
• Typowy prąd wejścia dla UN: 18 mA
• Czas zadziałania typowo: 8 ms
• typowy czas opadania: 10 ms
• Układ ochronny: Zabezpieczenie przed pomyleniem biegunów; Dioda zabezpieczająca przed pomyleniem biegunów
• Ochrona przed przepięciami; Dioda gasząca
• wskaźnik napięcia roboczego: LED żółta
• DANE WYJŚCIOWE
• Rodzaj zestyku: 2 zestyki przełączne
• Rodzaj styku przełącznego: Styk pojedynczy
• materiał styków: AgNi
• Maksymalne napięcie łączeniowe: 250 V AC/DC (W przypadku napięć większych niż 250 V (L1, L2, L3) pomiędzy tymi samymi zaciskami sąsiednich modułów należy wstawić przegrodę PLC-ATP. Mostkowanie potencjału następuje wtedy za pomocą FBST 8-PLC...lub...FBST 500...)
• Napięcie łączeniowe minimalne: 5 V AC/DC (10 mA)
• Obciążalność prądowa trwała zestyku: 6 A
• prąd załączalny maksymalny: 15 A (300 ms)
• Prąd załączalny minimalny: 10 mA (5 V)
• Rodzaj przyłącza: zaciski Push-in
• Długość usuwanej izolacji: 10 mm
• Przekrój przewodu sztywnego: 0,14 mm² ... 2,5 mm²
• Przekrój przewodu giętkiego: 0,14 mm² ... 2,5 mm²
• 0,2 mm² ... 2,5 mm² (Tulejka pojedyncza)
• 2x 0,5 mm² ... 1 mm² (Tulejka TWIN)
• Przekrój przewodu AWG: 26 ... 14
• Szerokość: 14 mm
• Wysokość: 80 mm
• Głębokość: 94 mm
• Sposób montażu: Montaż na szynie DIN

  Informacja montażu: obok siebie bez odstępu

  Pozycja montażu: dowolna

• Kolor: Klasa palności wg UL 94
• szary (RAL 7042): V0 (Obudowa)
