Piec gazowy Immergas Zestaw Victrix EXA 24 Standard 125: Kocioł gazowy kondensacyjny Victrix EXA 24 X 1 ERP + Zasobnik z sondą UBS125VV2

Zestaw Victrix EXA 24 Standard 125: Kocioł gazowy kondensacyjny Victrix EXA 24 X 1 ERP + Zasobnik z sondą UBS125VV2 IMMERGAS

Zestaw Victrix EXA 24 Standard 125: Kocioł gazowy kondensacyjny Victrix EXA 24 X 1 ERP + Zasobnik z sondą UBS125VV2

W skład zestawu wchodzi:

• Kocioł Victrix EXA 24 X 1 ERP
• Zasobnik z sondą UBS125VV2

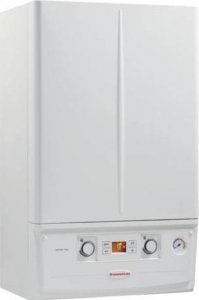

KOCIOŁ KONDENSACYJNY EXA 24 X 1 ERP

Nowy model kotła kondensacyjnego o wysokiej efektywności energetycznej. Kotły z tej serii to połączenie wydajności i oszczędności zamknięte w prostej i eleganckiej formie.

ZALETY PRODUKTU:

• Dostosowany do wymagań dyrektywy ErP
• Wymiennik ciepła ze stali nierdzewnej, palnik PRE-MIX
• Sterowanie cyfrowe, zapłon elektroniczny
• Płynna elektroniczna modulacja c.o. i c.w.u., autodiagnostyka kotła
• Energooszczędna pompa obiegowa sterowana elektronicznie
• Naczynie przeponowe c.o., grupa bezpieczeństwa c.o. sonda na powrocie z instalacji

Opcjonalnie:

• Możliwość współpracy z automatyką pogodową (CARV2)
• Możliwość współpracy z zestawami strefowymi DIM
• Sonda temperatury wody użytkowej na wejściu do kotła
• Przystosowany do zasilania wodą użytkową wstępnie podgrzaną w zasobniki solarnym

DANE TECHNICZNE:

• Moc c.o. minimalna/nominalna (80/60°C): 5,5 ÷ 23,7 kW
• Moc c.o. minimalna/nominalna (50/30°C): 6,1 ÷ 25,7 kW
• Maksymalne ciśnienie robocze c.o.: 3 bar
• Maksymalna temperatura robocza c.o.: 90°C
• Zakres regulacji temperatury c.o. (maksymalny zakres roboczy): 20 ÷ 85°C
• Całkowita pojemność naczynia wyrównawczego: 8 l (5,0 l)
• Ciśnienie wstępne w naczyniu wyrównawczym: 1,0 bar
• Ilość wody w kotle: 3,0 l
• Ciśnienie dyspozycyjne przy wydajności 1000 l/h: 29,6 kPa (3,0 m H2O)
• Moc maksymalna w trybie c.w.u.: 23,7 kW
• Temperatura ustawialna c.w.u.: 30 ÷ 60°C
• Ciężar kotła pustego / napełnionego: 36,0 kg / 39,0 kg
• Podłączenie elektryczne: 230 V / 50 Hz
• Znamionowy prąd pobierany: 0,56 A
• Moc zainstalowana: 76 W
• Stopień ochrony elektrycznej: IPX5D
• Maksymalna temperatura produktów spalania: 75°C
• Klasa NOx: 6
• Kategoria: II2ELw3P

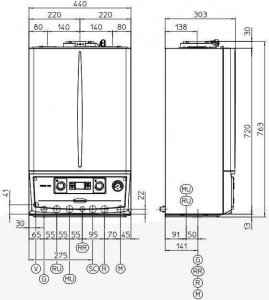

LEGENDA DO RYSUNKU TECHNICZNEGO:

V - Zasilanie elektryczne = 230 V / 50 Hz
G - Gaz = 3/4"
RU - Powrót z zasobnika = 3/4"
MU - Zasilanie zasobnika = 3/4"
RR - Napełnianie instalacji = 1/2"
SC - Odpływ kondensatu = Ø 13 mm
R - Powrót c.o. = 3/4"
M - Zasilanie c.o. = 3/4"

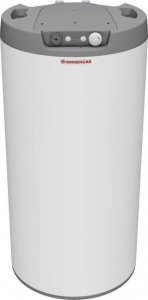

ZASOBNIK Z SONDĄ UBS125VV2

Dzięki prostym aczkolwiek niezawodnym rozwiązaniom technicznym doskonale sprawdzają się w różnych warunkach. Podwójne emaliowanie wewnętrznej powierzchni zbiornika w dużym stopniu ogranicza odkładanie się kamienia kotłowego oraz zabezpiecza naczynie wewnętrzne zasobnika przed korozją. Dodatkowa anoda magnezowa obniża różnicę potencjałów pomiędzy wodą a pokrytym emalią płaszczem zasobnika, co praktycznie eliminuje ogniska korozji elektrochemicznej. Dostęp do wnętrza jest ułatwiony dzięki dużej średnicy otworu rewizyjnego, co ma znaczenie np. przy okresowym czyszczeniu wnętrza zasobnika. Głównym zadaniem zasobnika jest zapewnienie bardziej ekonomicznej pracy kotła oraz zwiększenie komfortu korzystania z c.w.u.

Co więcej, do zasobnika można podłączyć instalację cyrkulacji c.w.u., która sprawia, że w punktach poboru mamy ciepłą wodę od razu po odkręceniu kranu. Kotły współpracujące z zasobnikami mogą mieć stosunkowo małą moc maksymalną, ponieważ ciepło magazynowane jest w objętości zasobnika. W połączeniu z proporcjonalnie niską mocą minimalną otrzymujemy możliwość bardziej elastycznego dopasowywania zapotrzebowania na moc dla potrzeb c.o. Dzięki temu wzrasta sprawność działania całego systemu grzewczego.

CHARAKTERYSTYKA PRODUKTU:

• Zasobnik wężownicowy o pojemności nominalnej 125 litrów
• Wyposażenie fabryczne: zawór bezpieczeństwa 6 bar, termometr
• Możliwość bezpośredniego podłączenia recyrkulacji c.w.u.

DANE TECHNICZNE:

• Pojemność magazynowa: 113 l
• Klasa efektywności energetycznej: C
• Czas podgrzania c.w.u. (od 10 do 60°C) dla temperatury wody grzewczej 80°C i przepływu 720 l: 14 min
• Maksymalne ciśnienie zbiornika c.w.u.: 0,6 MPa
• Maksymalne ciśnienie w wężownicy: 1,0 MPa
• Średnica z izolacją: 524 mm
• Średnica bez izolacji: 440 mm
• Wysokość: 1046 mm
• Ciśnienie maksymalne c.w.u.: 6 bar
• Temperatura maksymalna c.w.u.: 80°C
• Temperatura maksymalna wody grzewczej: 110°C
• Ciężar pustego zasobnika: 70 kg
• Ciężar pełnego zasobnika: 173,2 kg
• Powierzchnia wymiany wężownicy: 1,45 m2
• Maksymalna moc wężownicy: 32 kW

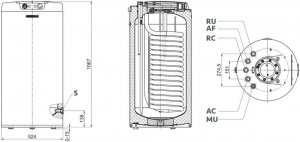

LEGENDA DO RYSUNKU TECHNICZNEGO:

MU - Zasilanie wężownicy = GZ 3/4
RU - Powrót wężownicy = GZ 3/4
AF - Wejście wody zimnej = GZ 3/4
AC - Wyjście c.w.u. = GZ 3/4
RC - Recyrkulacja = GW 3/4
S - Opróżnianie zasobnika = GW 1/2
Wymiary techniczne: A: 902 mm, B: 147 mm, C: 524 mm, D: 195 mm

https://terme.pl/data/gfx/pictures/large/0/1/7410_1.jpg

• Typ produktu: ZESTAW Z KOTŁEM KONDENSACYJNYM
• Zakres klas efektywności energetycznej: A++ - G
• Kocioł - Klasa efektywności energetycznej: A
• Rodzaj kotła: gazowy
• Rodzaj komory: zamknięta komora spalania
• Typ kotła: jednofunkcyjny
• Moc kotła: 24 kW
• Pojemność podgrzewacza: 125 l
• Kocioł - Moc c.o. minimalna/nominalna (80/60°C): 5,5 ÷ 23,7 kW
• Kocioł - Moc c.o. minimalna/nominalna (50/30°C): 6,1 ÷ 25,7 kW
• Kocioł - Maksymalne ciśnienie robocze c.o.: 3 bar
• Kocioł - Maksymalna temperatura robocza c.o.: 90°C
• Kocioł - Zakres regulacji temperatury c.o. (maksymalny zakres roboczy): 20 ÷ 85°C
• Kocioł - Całkowita pojemność naczynia wyrównawczego: 8 l (5,0 l)
• Kocioł - Ciśnienie wstępne w naczyniu wyrównawczym: 1,0 bar
• Kocioł - Ilość wody w kotle: 3,0 l
• Kocioł - Ciśnienie dyspozycyjne przy wydajności 1000 l/h: 29,6 kPa (3,0 m H2O)
• Kocioł - Moc maksymalna w trybie c.w.u.: 23,7 kW
• Kocioł - Temperatura ustawialna c.w.u.: 30 ÷ 60°C
• Kocioł - Ciężar kotła pustego / napełnionego: 36,0 kg / 39,0 kg
• Kocioł - Podłączenie elektryczne: 230 V / 50 Hz
• Kocioł - Znamionowy prąd pobierany: 0,56 A
• Kocioł - Moc zainstalowana: 76 W
• Kocioł - Stopień ochrony elektrycznej: IPX5D
• Kocioł - Maksymalna temperatura produktów spalania: 75°C
• Kocioł - Klasa NOx: 6
• Kocioł - Kategoria: II2ELw3P
• Zasobnik - Pojemność magazynowa: 113 l
• Zasobnik - Klasa efektywności energetycznej: C
• Zasobnik - Czas podgrzania c.w.u. (od 10 do 60°C) dla temperatury wody grzewczej 80°C i przepływu 720 l: 14 min
• Zasobnik - Maksymalne ciśnienie zbiornika c.w.u.: 0,6 MPa
• Zasobnik - Maksymalne ciśnienie w wężownicy: 1,0 Mpa
• Zasobnik - Średnica z izolacją: 524 mm
• Zasobnik - Średnica bez izolacji: 440 mm
• Zasobnik - Wysokość: 1046 mm
• Zasobnik - Ciśnienie maksymalne c.w.u.: 6 bar
• Zasobnik - Temperatura maksymalna c.w.u.: 80°C
• Zasobnik - Temperatura maksymalna wody grzewczej: 110°C
• Zasobnik - Ciężar pustego zasobnika: 70 kg
• Zasobnik - Ciężar pełnego zasobnika: 173,2 kg
• Zasobnik - Powierzchnia wymiany wężownicy: 1,45 m2
• Zasobnik - Maksymalna moc wężownicy: 32 kW
• Kod producenta: 3.025780/S125
• Klasa efektywności energetycznej ogrzewania pomieszczeń: A
• Ilość wody w kotle: 3,0 l
• Kategoria gazu: II2ELw3P
• Zakres mocy cieplnej c.o. 50/30°C: 6,1 ÷ 25,7 kW
• Zakres mocy cieplnej c.o. 80/60°C: 5,5 ÷ 23,7 kW
• Pojemność naczynia wzbiorczego w kotle: 8 l (5,0 l)
• Waga kotła pustego / napełnionego: 36,0 kg / 39,0 kg
• Ciśnienie dyspozycyjne przy wydajności 1000 l/h w kotle: 29,6 kPa (3,0 m H2O)
• Ciśnienie wstępne naczynia wzbiorczego w kotle: 1,0 bar
• Stopień ochrony kotła: IPX5D
• Klasa emisji dwutlenku azotu (NOx) w kotle: 6
• Maksymalna temperatura produktów spalania w kotle: 75°C
• Maksymalna temperatura pracy c.o. w kotle: 90°C
• Maksymalne ciśnienie pracy c.o. w kotle: 3 bar
• Moc maksymalna w trybie c.w.u. kotła: 23,7 kW
• Moc zainstalowana kotła: 76 W
• Podłączenie elektryczne kotła: 230 V / 50 Hz
• Temperatura ustawialna c.w.u. w kotle: 30 ÷ 60°C
• Zakres regulacji temperatury c.o. w kotle: 20 ÷ 85°C
• Znamionowy prąd pobierany w kotle: 0,56 A
• Waga pełnego zasobnika: 173,2 kg
• Waga pustego zasobnika: 70 kg
• Maksymalne ciśnienie c.w.u. zasobnika: 6 bar
• Czas podgrzania c.w.u. (od 10 do 60°C) dla temperatury wody grzewczej 80°C i przepływu 720 l w zasobniku: 14 min
• Klasa efektywności energetycznej zasobnika: C
• Maksymalna moc wężownicy zasobnika: 32 kW
• Maksymalne ciśnienie w wężownicy zasobnika: 1,0 Mpa
• Maksymalne ciśnienie zbiornika c.w.u.: 0,6 MPa
• Pojemność magazynowa zasobnika: 113 l
• Powierzchnia wymiany wężownicy zasobnika: 1,45 m2
• Średnica zasobnika bez izolacji: 440 mm
• Średnica zasobnika z izolacją: 524 mm
• Temperatura maksymalna c.w.u. zasobnika: 80°C
• Temperatura maksymalna wody grzewczej zasobnika: 110°C
• Wysokość zasobnika: 1046 mm
