Piec gazowy Vaillant Kocioł gazowy jednofunkcyjny VC eco TEC PLUS J-F 206/5-5 kondensacyjny 0010011712 + Zasobnik VIH R120 - 0010011712-7

Kocioł gazowy jednofunkcyjny VC eco TEC PLUS J-F 206/5-5 kondensacyjny - 0010011712

Dane techniczne dla GZ 50:

• Zakres nominalnej mocy cieplnej przy 50/30ºC [kW]: 4,2-21,2

• Zakres nominalnej mocy cieplnej przy 80/60ºC [kW]: 3,8-20,0

• Moc maksymalna przy podgrzewaniu c.w.u. [kW]: 24,0

• Maksymalne obciążenie cieplne przy podgrzewaniu c.w.u. [kW]: 24,5

• Maksymalne obciążenie cieplne przy pracy na c.o. [kW]: 20,4

• Minimalne obciążenie cieplne [kW]: 4,0

• Zakres nastawy c.o. [kW]: 4-20

Dane techniczne - co:

• Maksymalna temperatura zasilania [°C]: 85

• Zakres nastaw temperatury zasilania (Nastawa fabryczna 75ºC) [°C]: 30-80

• Dopuszczalne ciśnienie w układzie grzewczym [MPa]: 0,3

• Przepływ (odniesiony do ΔT= 20 K) [L/h]: 860

• Ilość kondensatu ca. (pH 3,5-4,0) przy 50/30º C [L/h]: 2,0

• Ciśnienie dyspozycyjne ( przy przepływie nominalnym) [MPa]: 0,025

• Kategoria gazu: II2ELwLs3P

• Przyłącze gazu [mm]: 15

• Przyłącza zasilania i powrotu [mm]: 22

• Przyłącza ciepłej i zimnej wody: G3/4"

• Maksymalne zużycie gazu GZ50, Hi=34,2 MJ/m3 [m3/h]: 2,6

• Maksymalne zużycie gazu GZ 41,5 , Hi=29,1 MJ/m3 [m3/h]: 2,6

• Maksymalne zużycie gazu GZ 35 , Hi=25,2 MJ/m3 [m3/h]: 3,2

• Maksymalne zużycie gazu G 31 ( gaz płynny propan) [kg/h]: 1,9

• Min. strumień masy spalin (GZ 50) [g/s]: 1,80

• Min. strumień masy spalin (GZ 41,5) [g/s]: 1,83

• Min. strumień masy spalin (GZ 35) [g/s]: 1,85

• Min. strumień masy spalin (propan) [g/s]: 2,40

• Maks. strumień masy spalin [g/s]: 11,1

• Min. temperatura spalin [°C]: 40

• Maks. temperatura spalin [°C]: 70

• Przyłącze systemu powietrzno-spalinowego [mm]: 60/100

• Sprawność przy 30% obciążeniu [%]: 108

• Klasa Nox: 5

• Szerokość [mm]: 440

• Wysokość [mm]: 720

• Głębokość [mm]: 338

• Masa [kg]: 33,5

Dane techniczne - część elektryczna:

• Napięcie znamionowe: 230V/50Hz

• Dopuszczalne napięcie zasilania: 190-253 V

• Wbudowane zabezpieczenie: A 2

• Pobór mocy elektrycznej min.: W 35

• Pobór mocy elektrycznej maks. W 70

• Pobór mocy w stanie „czuwania”: W <2

• Stopień ochrony elektrycznej: IPX4D

Cechy produktu:

• Moc maksymalna dla zasobnika c.w.u. 24kW

• Sprawność normatywna 109% (Hi)/ 98% (Hs)

• ELGA – nowy system optymalizujący proces spalania

• Pompa obiegowa wysokiej sprawności (HEP) EEI<0,23 – do 58% mniejsze zużycie energii w stosunku do zwykłych pomp elektronicznych

• Szeroki zakres modulacji (od 20% do 100% c.o. ; od 16% do 100% c.w.u)

• System Comfort Backup – bezpieczeństwo użytkowania

• Automatyczna nastawa mocy c.o. – adaptacyjne dostosowanie mocy do instalacji

• Aqua Condens System – efekt kondensacji także na potrzeby c.w.u

• Aqua Power Plus – zwiększenie mocy urządzenia nawet o 21 % na potrzeby c.w.u.

• Intuicyjny panel obsługowy - przyjazny w obsłudze i podczas przeglądów technicznych

• Asystent Instalacji – prosty, intuicyjny rozruch urządzenia

• Kocioł spełnia wymogi konstrukcyjne dyrektywy ErP na rok 2015

• Nienaganny design – nagroda IF za jakość i wzornictwo

Opis producenta (PDF)

Instrukcja obsługi

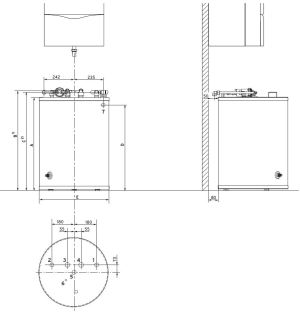

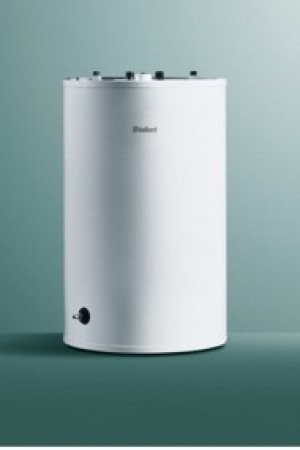

Zasobnik VIH R120

Dane techniczne:

• Nominalna pojemność podgrzewacza zasobnikowego [L]: 115

• Dopuszczalne nadciśnienie ciepłej wody [bar]: 10

• Dopuszczalne nadciśnienie wody grzewczej [bar]:10

• Maksymalna, dopuszczalna temperatura ciepłej wody [°C]: 85

• Maksymalna, dopuszczalna temperatura wody grzewczej [°C]: 110

• Wydatek trwały ciepłej wody [L/h (kW)]: 615 (25)

• Wydatek ciepłej wody na wyjściu [L/10min]: 145

• Powierzchnia grzewcza wężownicy [m2]: 0,85

• Pojemność wężownicy grzewczej [L]: 5,9

• Nominalne natężenie przepływu medium grzewczego [m3/h]: 1,6

• Strata ciśnienia przy nominalnym natężeniu przepływu medium grzewczego [mbar]: 50

• Zużycie energii w stanie gotowości do pracy [kWh/24h]: 1,3

• Przyłącze zimnej wody gwint: R 3/4"

• Przyłącze ciepłej wody gwint: R 3/4"

• Przyłącze cyrkulacji gwint: R3/4"

• Przyłącze zasilania i powrotu gwint: R1"

• Wysokość [mm]: 752

• Średnica [mm]: 564

• Masa (pusty) [kg]: 62
