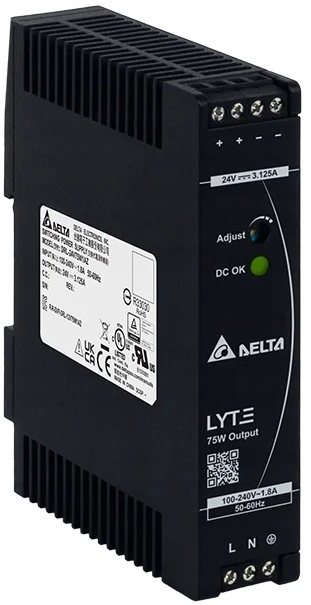

DRL-24V75W1AZ Zasilacz na szynę DIN Delta Electronics

DRL-24V75W1AZ jest zasilaczem na szynę DIN z serii LYTE, Seria zasilaczy LYTE firmy Delta została zaprojektowana dla użytkowników, którzy potrzebują podstawowego, ale solidnego zasilania do ogólnych zastosowań w przystępnej cenie. Zasilacz LYTE  DRL może pracować w szerokim zakresie temperatur (od -20 ° C do 70 ° C), zapewniając 100% mocy wyjściowej w zakresie od -10°C do +50°C przy napięciu 230 V AC. Zasilacz posiada szeroki zakres napięcia wejściowego 85-264 V AC. Ochrona przed przeciążeniem jest zaprojektowana do działania w trybie stałoprądowym, dzięki czemu seria LYTE nadaje się do pracy z obciążeniem indukcyjnym i pojemnościowym. Produkt jest zgodny z normami dotyczącymi bezpieczeństwa IEC 60950-1 i IEC/EN/UL 62368-1, seria zasilaczy spełnia również wymagania dyrektywy RoHS dotyczącej standardów bezpieczeństwa.

Najważniejsze cechy:

• Uniwersalne napięcie wejściowe AC
• Wbudowany obwód prądu stałego dla obciążeń biernych,
• Pełna moc w zakresie temperatur od -10 ° C do + 50 ° C
• Zimny start -30°C
• Sprawność > 89% @ 230 V AC
• Zgodny z certyfikatem IEC / EN 61000-3-2, klasa A
• Zabezpieczenia: zwarciowe, przeciążeniowe, termiczne, nadnapięciowe

Specyfikacja techniczna:

• Model: DRL-24V75W1AZ
• Producent: Delta Electronics

WEJŚCIE

• Nominalne napięcie wejściowe: 100-240 V AC
• Zakres napięcia wejściowego: 85-264 V AC
• Nominalna częstotliwość wejściowa: 50-60 Hz
• Zakres częstotliwości wejściowej: 47-63 Hz
• Zakres napięcia wejściowego DC*: 120-375 V
• Prąd wejściowy:< 1,4 A @ 115 V AC, < 0,9 A @ 230 V AC
• Maksymalny prąd wejściowy (zimny start): 50 A @ 230 V AC
• Sprawność przy 100% obciążeniu: > 89,0% @ 230 V AC

*1 Zasilacz może działać przy napięciu wejściowym DC, proszę podłączyć +biegun do L, -biegun do N, a zacisk PE do przewodu uziemiającego lub do uziemienia urządzenia.

WYJŚCIE

• Napięcie znamionowe: 24 V DC
• Zakres tolerancji fabrycznej punktu ustawienia: 24 V DC ± 2%
• Zakres regulacji napięcia wyjściowego: 21,6-26,0 V DC
• Prąd znamionowy: 3,125 A
• Moc znamionowa: 75 W
• Regulacja liniowa:<0,5% (@ 85-264 V AC wejście, 100% obciążenie)
• Regulacja obciążeniowa:<1% (0-100% obciążenie)
• Tętnienia i szumy (max.): < 120mVpp @ > -10°C do +70°C, < 360mVpp @ ≤ -10°C do -30°C
• Czas narastania:< 100 ms @ nominalne wejście (100% obciążenie)
• Czas uruchomienia: 1200 ms typ. @ 115 V AC (100% obciążenie), 1000 ms typ. @ 230 V AC (100% obciążenie)
• Czas podtrzymania: > 16 ms @ 115 V AC, > 60 ms @ 230 V AC (100% obciążenie)
• Uruchamianie z obciążeniem kondensatorowym: Maks. 5,000 µF

ZABEZPIECZENIA

• Przeciążeniowe: < Zakres: 105-133% mocy znamionowe, limit stałego prądu, automatyczny powrót do normalnej pracy po ustąpieniu przyczyny.
• Zwarciowe: Tryb Hiccup, Na wyjściu pojawia się impuls prądowy o bardzo krótkim czasie trwania  i wartości do 150% prądu maksymalnego. Zasilacz co kilka sekund wysyła ten impuls, aż do czasu ustąpienia przyczyny przeciążenia
• Nadnapięciowe: < 33,6 V, Wyjście SELV, tryb zaczepienia (zatrzaśnięcia)
• Termiczne: > 75°C w otoczeniu przy 100% obciążeniu, tryb zaczepienia (zatrzaśnięcia)
• Wewnętrzne zabezpieczenie bezpiecznikiem na styku L: F 5 A H
• Stopień ochrony: IP20
• Ochrona przed porażeniem elektrycznym: Klasa I z podłączeniem do PE

PARAMETRY ŚRODOWISKOWE

• Temperatura pracy: -20~+70°C (zimny start -30°C)
• Redukcja mocy w zależności od temperatury

-10°C do -20°C zmniejszanie mocy o 1% / °C

>40°C zmniejszanie mocy o 1,67% / °C @115 V AC

>50°C zmniejszanie mocy o 2,5% / °C @ 230 V AC

• Redukcja mocy w zależności od napięcia wejściowego:<100 V AC zmniejszanie mocy o 1,33% / V AC
• Wilgotność względna w czasie pracy: 5~95% RH (bez kondensacji)
• Kategoria nadnapięciowa: II

PARAMETRY MECHANICZNE

• Obudowa: Plastikowa
• Waga (kg): 0,22
• Wymiary długość x szerokość x wysokość (mm): 123,6 × 27 × 102
• Wskaźnik: Dioda LED DC OK
• System chłodzenia: Konwekcja
• Złącze wejściowe: 3 pin (Napięcie znamionowe: 300 V / 16 A)
• Złącze wyjściowe: 4 pin (Napięcie znamionowe: 300 V / 16 A)
• Przewody wejściowe: AWG 18 -12
• Przewody wyjściowe: AWG 22-12
• Montaż: Szyna DIN standard TS35 zgodna z normą EN 60715
• Hałas (1 metr od zasilacza): Poziom ciśnienia akustycznego (SPL) < 25 dBA

NORMY BEZPIECZEŃSTWA I KOMPATYBILNOŚCI ELEKTROMAGNETYCZNEJ [5]

• Normy bezpieczeństwa: Zgodność z EN 62368-1
• Trzymałość izolacji:

Wejście do wyjścia: 3.0 KVac

Wejście do masy 2,0 kVAC

Wyjście do masy 0,5 kVAC

• Normy emisji EMC: Zgodność z EN 55032
• Normy odporności EMC: Zgodność z EN 55024
• Prąd harmonicznych: Zgodność z EN 61000-3-2, klasa A
