Moduł SFP Pulsar GBIC-106

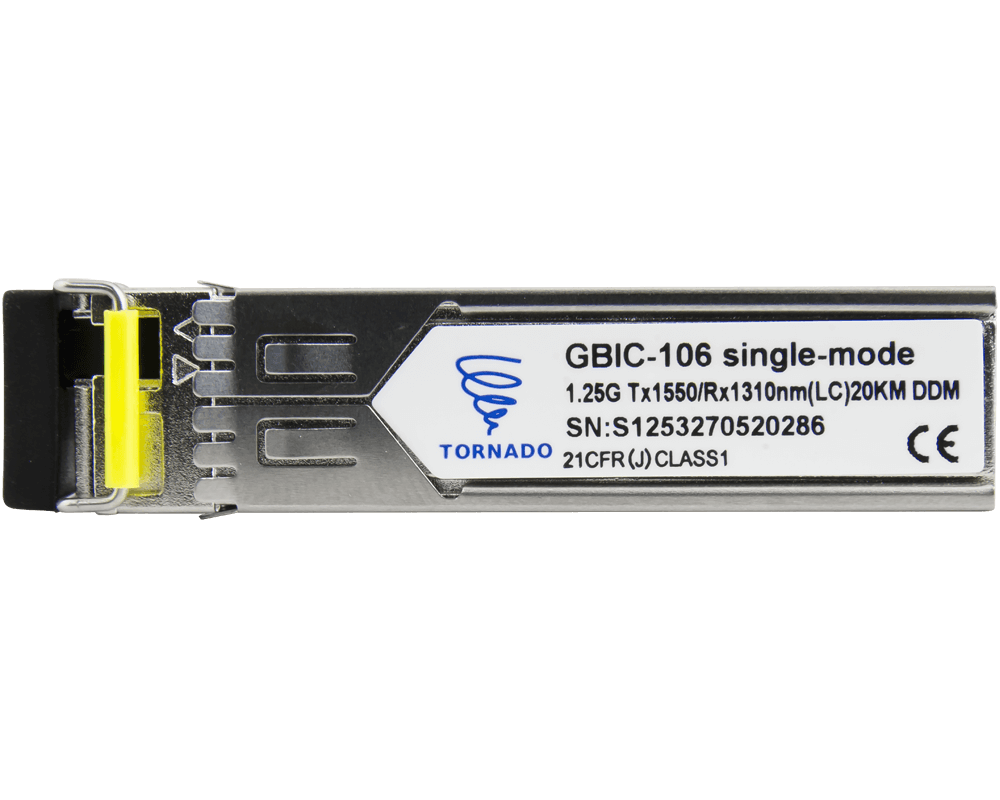

Jednomodowy moduł SFP GBIC-106

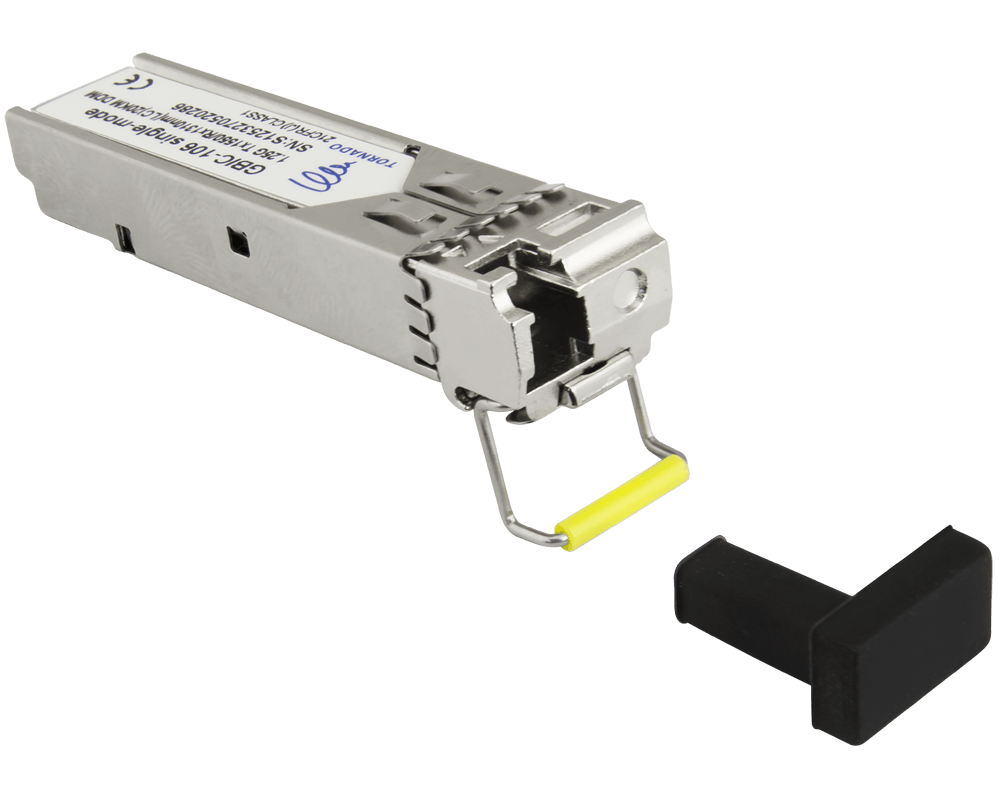

Moduły SFP (Small Form-factor Pluggable) popularnie nazywane GBIC (Gigabit Interface Converter) to moduły zamieniające sygnał elektryczny na sygnał optyczny.Wkładka GBIC-106 Tornado to moduł przeznaczony do transmisji światłowodem jednomodowym (SM) na odległość do 20km. Długość fali TX 1550nm, długość fali RX 1310nm, prędkość transmisji 1,25Gb/s. Moduł posiada gniazdo typu LC z systemem blokady zatrzaskowej zabezpieczający przed przypadkowym wyciągnięciem złącza.

Dla poprawnej komunikacji z drugim urządzeniem należy użyć modułu GBIC-105

Moduł SFP posiada wbudowany układ diagnostyki cyfrowej DDM (Digital Diagnostics Monitoring), który pozwala użytkownikowi na monitorowanie podstawowych parametrów pracy modułu w czasie rzeczywistym. Należą do nich m.in. napięcie zasilania, temperatura, moc optyczna sygnału emitowanego przez nadajnik i moc sygnału docierającego do odbiornika. Moduł przeznaczony jest do stosowania w urządzeniach rożnych producentów, którzy nie stosują zabezpieczeń. Moduł kompatybilny jest m.in. z urządzeniami TP-LINK. ULTIPOWER, czy też z urządzeniami CISCO. Z urządzeniami producentów, którzy stosują zabezpieczenia ten moduł SFP nie będzie działał.

DANE TECHNICZNE

• Typ światłowodu: jednomodowy / single-mode
• Prędkość transmisji: 1,25 Gb/s
• Zasięg transmisji: do 20 km
• Typ złączy: LC
• Długość fali Tx: 1550 nm
• Długość fali Rx: 1310 nm
• Moc Tx: -8~-3 dB
• Czułość Rx: ponad -22 dB
• Standardy i protokoły: IEEE 802.3z, 1000 Base-FX
• Cyfrowa diagnostyka: DDM
• Temperatura pracy: 0~70 st. C
• Wilgotność pracy: 0~85 %
• Zasilanie: DC 3,3V - z portu SFP
