Czujnik optyczny dymu z wyjściem przekaźnikowym SPD-3.2

Przeznaczenie:

Pożarowa optyczna, punktowa czujka dymu SPD jest przeznaczona do wykrywania widzialnego dymu towarzyszącego powstawaniu po- żarów w zamkniętych pomieszczeniach różnorodnych budynków i budowli i przekazywania sygnału do współpracującej centrali pożarowej. Czujka jest przewidziana do nieprzerwanej, całodobowej pracy.  Czujka SPD-3.2 została przewidziana do współpracy z centralami pożarowymi lub włamaniowo-pożarowymi poprzez linię dozorową czteroprzewodową stałoprądową z nominalnym napięciem zasilania 12V.

Budowa i zasada działania:

Zasada działania czujki opiera się na kontroli gęstości optycznej środowiska. Czujka stanowi konstrukcję złożoną z właściwej czujki oraz gniazda. Czujka łączy się z gniazdem za pośrednictwem czterostykowego złącza. W plastikowym korpusie czujki umieszczony jest system optyczny oraz elektroniczny blok obróbki sygnałów i sterowania sygnalizacją stanu. Przy braku dymu w obszarze pomiarowym systemu optycznego, czujka, podłączona do centrali będzie się znajdować w trybie czuwania, o czym świadczą periodyczne błyski czerwonego sygnalizatora optycznego.Przy pojawieniu się dymu w obszarze pomiarowym systemu optycznego czujki układ elektroniczny formuje sygnał „POŻAR” jako skokową zmianę rezystancji wewnętrznej, co powoduje wzrost prądu w linii dozorowej. W trybie „POŻAR” czerwony sygnalizator optyczny świeci światłem ciągłym. Powrót czujek do stanu czuwania (reset) następuje po odłączeniu zasilania na czas co najmniej 3 s i ponownym włączeniu. Dla zabezpieczenia układu optycznego czujki przed zabrudzeniem podczas transportu i prac montażowych na korpus czujki należy na- łożyć kołpak ochronny. Przy montażu lub zdejmowaniu czujek należy zachować reguły prowadzenia prac na wysokości.

Rozmieszczenie i montaż:

Do rozmieszczenia czujek należy wybierać miejsca, w których są zapewnione:

- minimalne wibracje konstrukcji budowlanych

- minimalne oświetlenie

- maksymalne oddalenie od źródeł zakłóceń elektromagnetycznych (okablowanie itp.), promieniowania podczerwonego (urządzenia cieplne)

- wykluczone padanie wody na korpus lub podciekanie od strony rozetki

- brak gazów, par i aerozoli zdolnych do powodowania korozji.

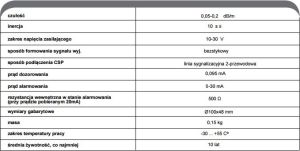

Charakterystyka:

• Konwencjonalna czujka do pracy w liniach dozorowych o napięciu nominalnym 12V lub 24V
• Działa z wykorzystaniem światła rozproszonego
• Konwencjonalna (nieadresowalna)
• Odłączalna
• Przeznaczona do pracy w liniach dozorowych konwencjonalnych central sygnalizacji pożarowej (możliwa praca w tzw. liniach bocznych central cyfrowych)
• Posiada Certyfikat Zgodności EC nr 1438/CPD/0077 wydany przez CNBOP w Józefowie potwierdzający Zgodność czujki z wymaganiami normy PN-EN 54-7
