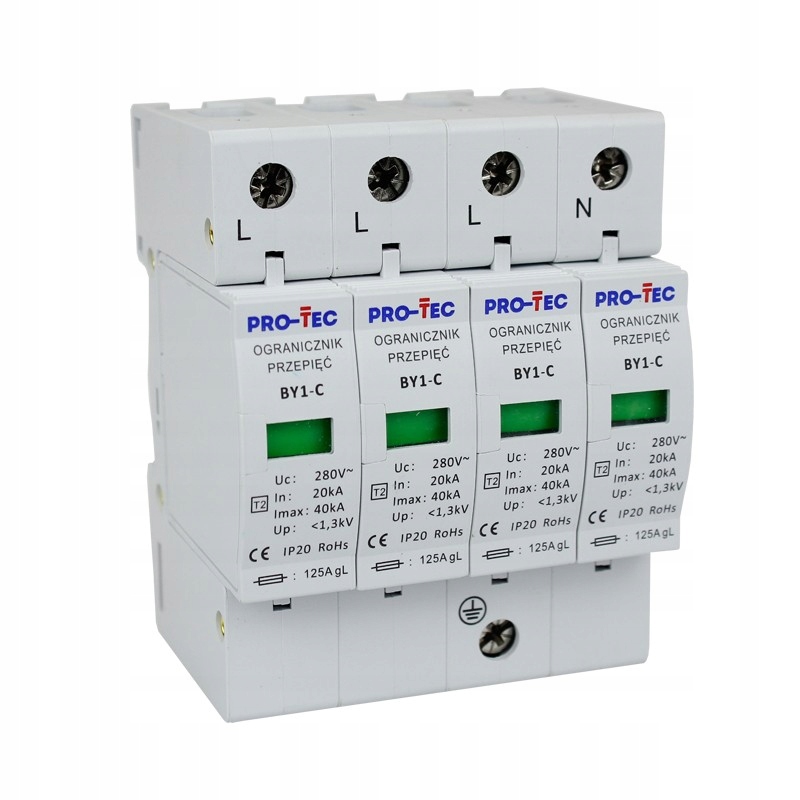

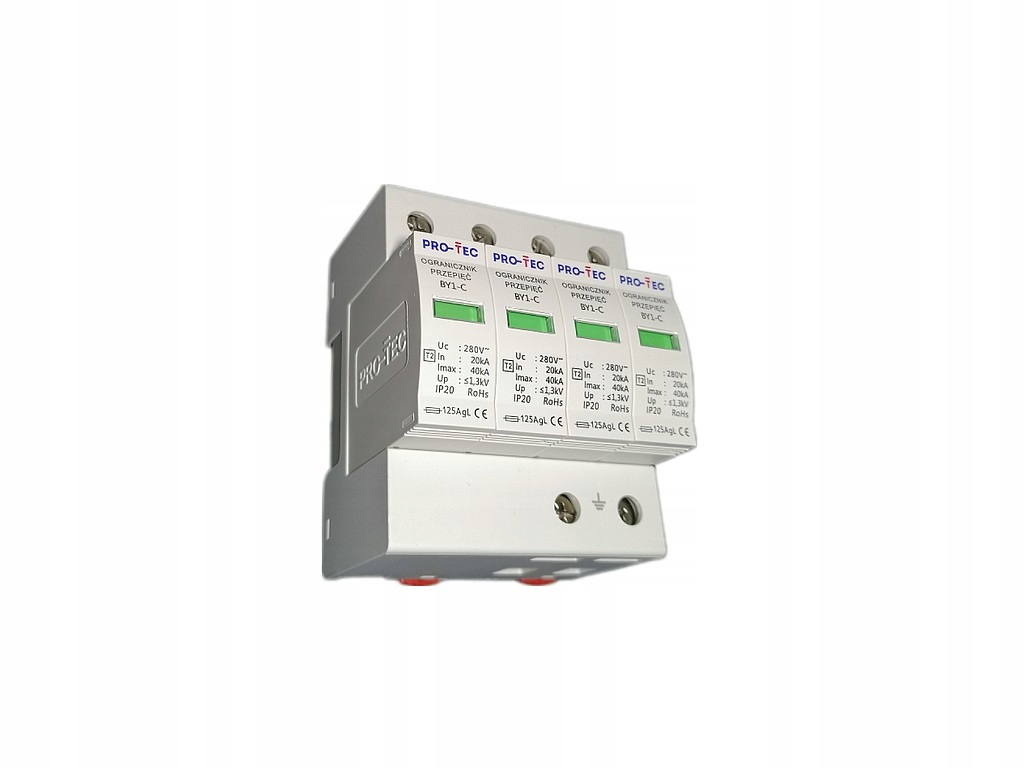

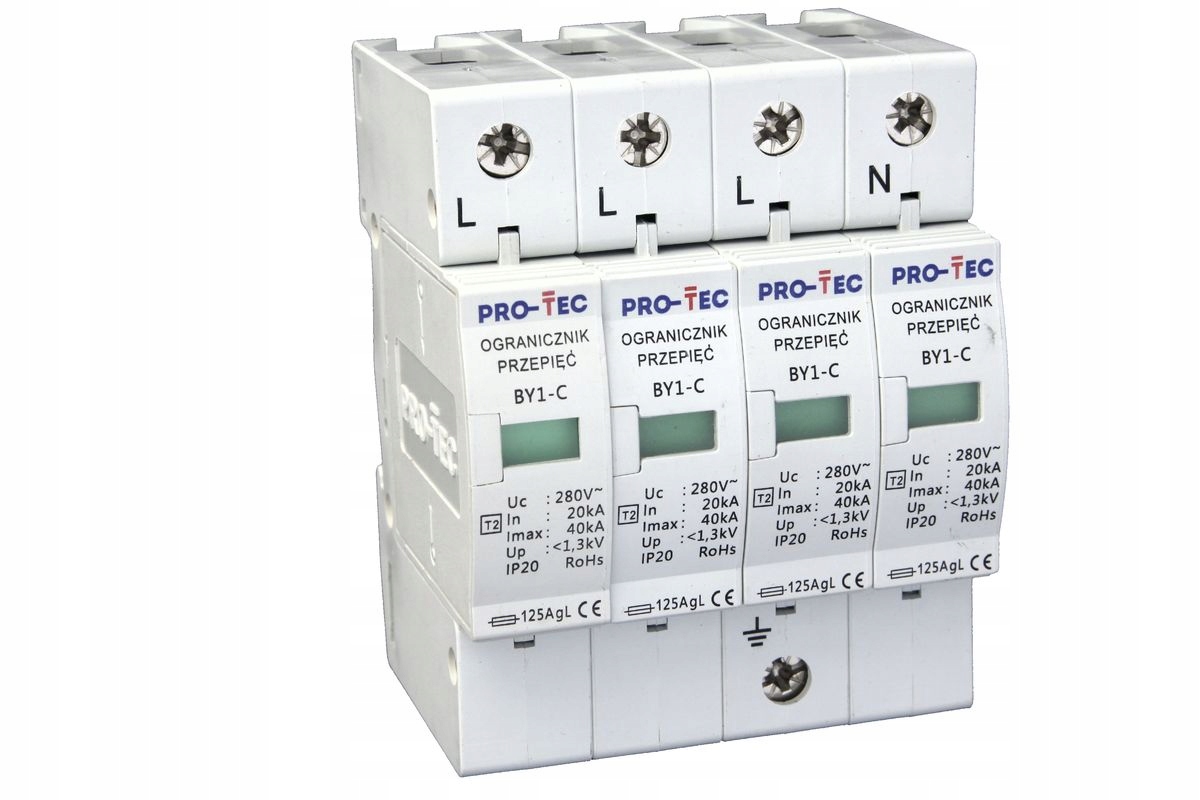

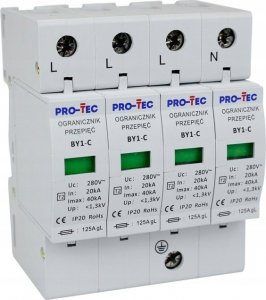

Ogranicznik przeciwprzepięciowy C 4P BY1-C/4 Pro-Tec

Ograniczniki przeciwprzepięciowe typu 2 (C) BY1-C są przeznaczone do ochrony instalacji przed przepięciami indukowanymi powstałymi np. na skutek uderzenia pioruna w pobliskie obiekty, a także chronią przed przepięciami powstałymi na skutek operacji łączeniowych. Przepięcia tego rodzaju powstają np. podczas spawania, uruchamiania silników o ciężkim rozruchu, podczas załączania lub wyłączania linii, a także podczas zadziałania zabezpieczeń itp. Ograniczniki przeciwprzepięciowe Pro-Tec typu 2 BY1-C badane są udarami o kształcie kształcie (8/20) s odpowiadającymi niskoenergetycznym udarom indukowanym lub łączeniowym. Montuje się je w rozdzielnicy głównej jako pierwszy stopień ochrony lub w rozdzielnicy piętrowej, oddziałowej, jako drugi stopień ochrony montowane za stopniem pierwszym zrealizowanym za pomocą ograniczników typu 1. Ograniczniki BY1-C w układzie czterobiegunowym składają się z czterech warystorów włączanych pomiędzy L1,L2,L3,N a PE w układzie sieci TN-S. Konstrukcja tych urządzeń oparta jest na warystorach ZnO. Wszystkie ograniczniki posiadają wyjmowane wkładki wyposażone w okienko sygnalizacji uszkodzenia wkładki. Zielone pole okienka oznacza poprawne działanie ogranicznika, natomiast pojawienie się w okienku czerwonego pola oznacza uszkodzenie wkładki i należy ją niezwłocznie wymienić na nową.

Kod produktu: 170709

Producent: Pro-Tec

• Temperatura pracy [°C]: od -40 do +80
• Ilość modułów: 4
• Klasa izolacji: IP20
• Liczba biegunów: 4
• Prąd udarowy (10/350) [kA]: 7
• Poziom ochrony [kV]: 1.1
• Znamionowy prąd wyładowczy (8/20) [kA]: 30
• Maksymalny przekrój przewodów [mm2]: 35
• Maksymalny prąd wyładowczy [kA]: 50
• Maksymalne zabezpieczenie [A]: 160
