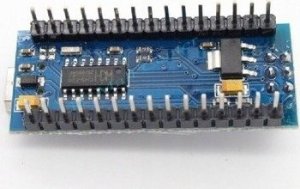

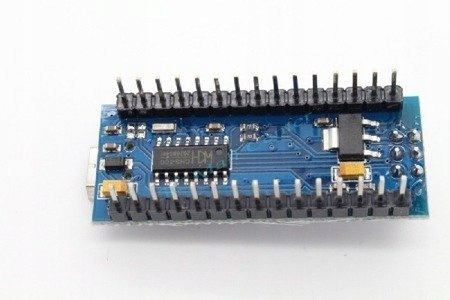

✔️ NANO V3.0 16MHz USB type-C - ATmega328P CH340 Klon - Arduino

Uniwersalny mini moduł kompatybilny z oryginalnym Arduino, wyposażony w mikrokontroler ATmega328P oraz złącze USB typ C (wersja z pinami do samodzielnego lutowania). Możliwość zastosowania w wielu projektach.  Dzięki złączu USB type-C podłączenie tego modułu do komputera i programowanie jest bezproblemowe.

W Arduino zastosowano mikrokontroler Atmega328. Płytka posiada stabilizator napięcia, dzięki czemu można zasilić moduł z napięcia wyższego od 5V. NANO posiada programator CH340 do którego potrzebny jest dodatkowy sterownik.

➡️ Płytka zawiera układ procesor ATmega328 z:

• 32kB pamięci Flash,
• 1kB pamięci SRAM,
• 1kB pamięci EEPROM,
• taktowany jest sygnałem zegarowym o częstotliwości 16 MHz,

➡️ Płytka posiada piny - wyjścia/wejścia:

• 14 cyfrowych pinów - mogą zostać użyty jako wejście lub wyjście. Piny działają w standardzie TTL5V. Wydajność każdego z nich sięga 40mA, a ponadto mają wbudowane rezystory pull-up. Niektóre z pinów spełniają dodatkowe funkcje (UART, INT, PWM, SPI, LED).

• 8 analogowych wejść, z których każde umożliwia pomiar z 10 bitową rozdzielczością. Niektóre z pinów spełniają dodatkowe funkcje (I²C, AREF, Reset),

➡️ Arduino Nano może być zasilana:

• przez kabel USB typ C,
• napięciem niestabilizowanym 7-12V podawanym na pin 30 lub ze stabilizowanego źródła napięcia 5V,
• układ automatycznie wybiera źródło zasilania o najwyższym napięciu,
• układ CH340 zapewniający komunikację z komputerem może być zasilany tylko przez USB,

➡️ Układ posiada system komunikacji z komputerem poprzez:

• intefejs UART - wyprowadzonego na piny 0 (RX) i 1 (TX),
• USB - układ CH340,
• ponadto obsługiwane są interfacy I²C (TWI) oraz SPI,

➡️ pracuje z napięciami 5 V,

➡️ switch do ręcznego resetu,

➡️ diody LED do kontroli pracy układu,

➡️ złącza rozmieszczone na płytce pozwalają wpięcie płytki wprost do płytki stykowej,

➡️ ta wersja posiada przylutowane wtyki konektorów,

➡️ mikro-kontroler znajdujący się na płytce ma fabrycznie zainstalowany bootloader, który umożliwia wgrywanie oprogramowania bez użycia dodatkowego sprzętu (standardowo w moduł wgrany jest program BLINK LED 13 oraz bootloader),

➡️ dodatkowo istnieje możliwość zaprogramowania procesora przez ICSP.

ZALETY:

➡️gwarancja sprawności i niezawodności,

➡️łatwe podłączenie do komputera i programowanie dzięki wygodnemu złączu USB typu C.

➡️niewielkie rozmiary idealne na mniejsze projekty,

➡️Nano posiada stabilizator napięcia, co pozwala na zasilanie modułu napięciem wyższym niż 5V,

➡️Nano posiada nowy bootloader, który działa z Arduino IDE w wersji 1.8 lub nowszej.

✔️ Charakterystyka:

➡️ napięcie zasilania: 5V,

➡️ mikrokontroler: ATmega328 - 16 MHz,

➡️ porty: piny I/O: 14,

➡️ ilość wejść analogowych: 8,

➡️ ilość wyjść PWM: 6,

➡️ interfejsy szeregowe: UART, SPI, I2C,

➡️ zewnętrzne przerwania,

➡️ zabezpieczenie przeciw przepływowi zbyt dużego prądu,

➡️ moduł wykonany na laminacie o grubości 0,8 mm,

➡️ masa poniżej 5 g,

➡️ rozstaw pinów:  2.54mm (możliwość zamontowania w płytkach stykowych),

➡️ wymiary: 45x19 mm,

➡️ 32kB pamięci flash,

➡️ 1kB EEPROM,

➡️ 1kB SRAM,

➡️ 2 timery/ liczniki 8bit,

➡️ 1 timer / licznik 16bit,

➡️ złącze: USB typ-C.
