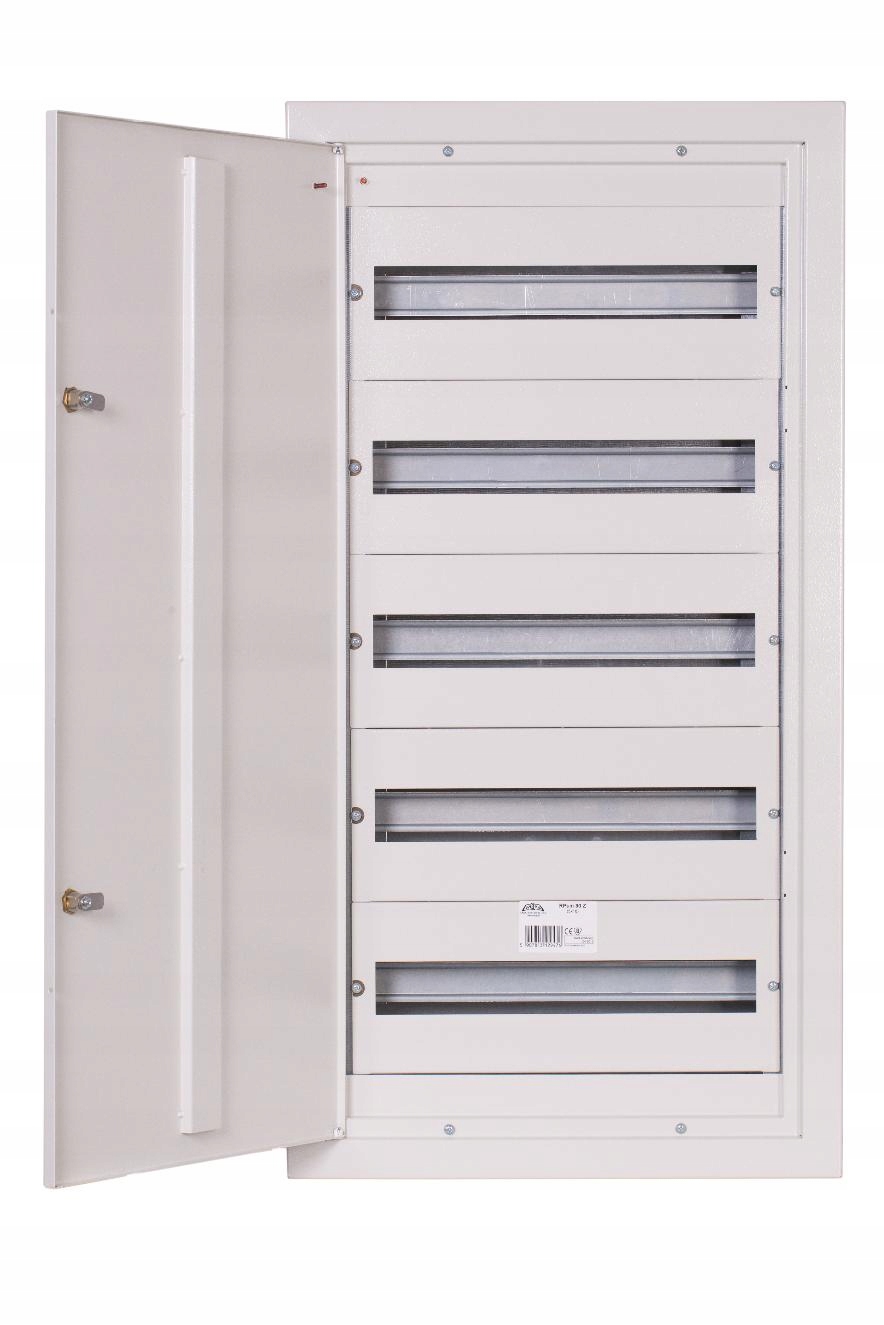

Rozdzielnica modułowa p/t RPsm 90 Z /5x18/ z zamkiem RPSM 90 5X18 Z RAL 9003 P90-5-18-20

Rozdzielnica 90 modułowa podtynkowa 415x865x127

Sabaj-System Sp. z o.o.

Numer katalogowy: RPSM 90 5X18 Z

RPSM 90 (5X18) - Wielomodułowa podtynkowa obudowa typu RPsm tzw. szybki montaż, przeznaczona do montażu 90 zabezpieczeń w układzie 5x18

Zastosowanie:

Wnętrzowe rozdzielnice nN przeznaczone do instalowania aparatury Modułowej.

Standardowe wyposażenie:

Szyna TH 35, szyny zaciskowe, izolator, zestaw wkrętów i nakrętek,

podkładka, przewód ochronny żółto-zielony, zestaw naklejek,

Zaślepki plastikowe prostokątne.

Charakterystyka techniczna:

Prąd znamionowy ciągły: In  ≤ 100A

Napięcie znamionowe łączeniowe: Un = 400V

Napięcie znamionowe izolacji: Ui = 500V

Klasa ochronności: I

Stopień ochrony: IP31

90 bezpieczników

Sposób montażu: zabudowa w ścianie (również w ścianie gipsowo-kartonowej)

Wykonanie:

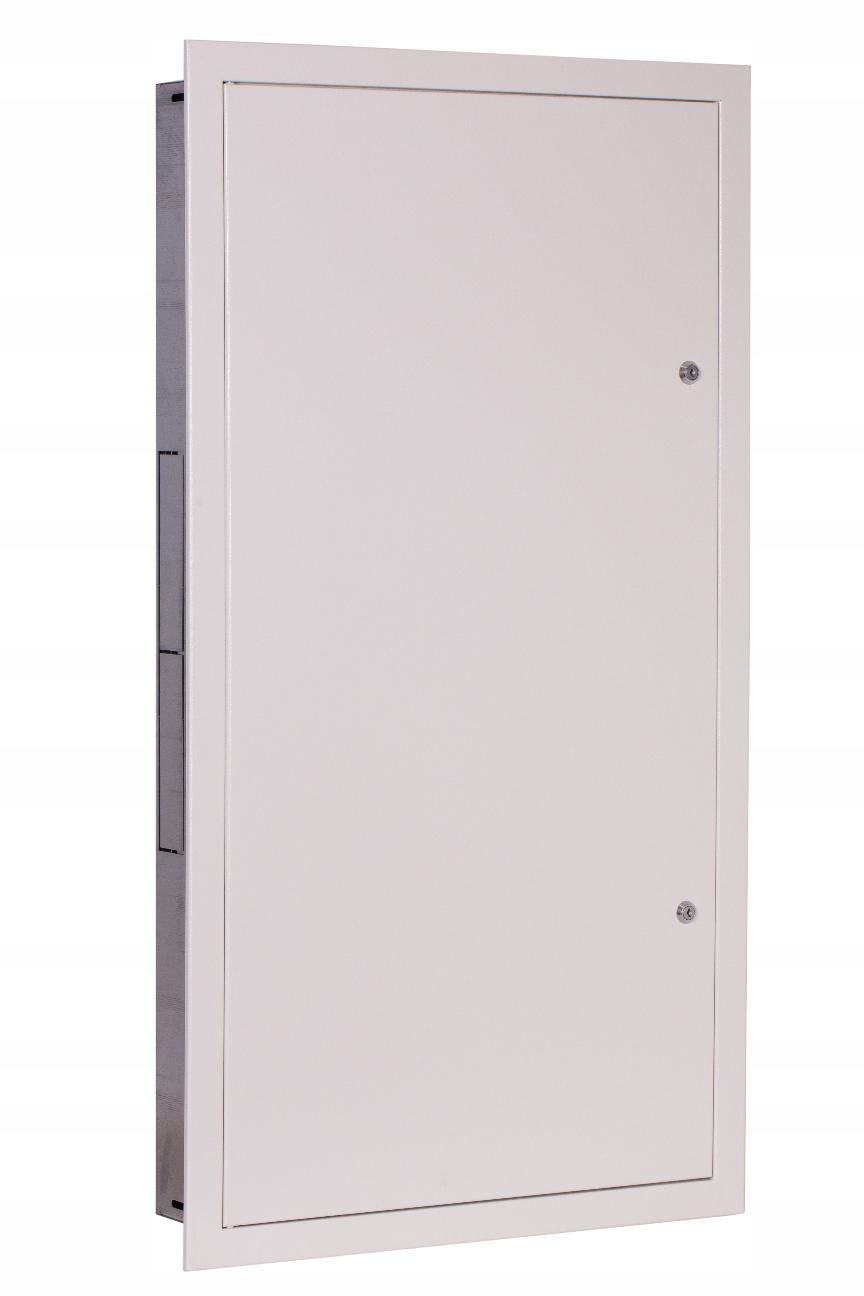

Drzwi obudowy wykonane z blachy stalowej o grubości 1 mm, z ochronną powłoką lakierową koloru RAL 9003, nakładaną metodą elektrostatyczną.

Dlaczego „szybki montaż”?

Dzięki unikalnej konstrukcji ułatwiają pracę instalatorowi.

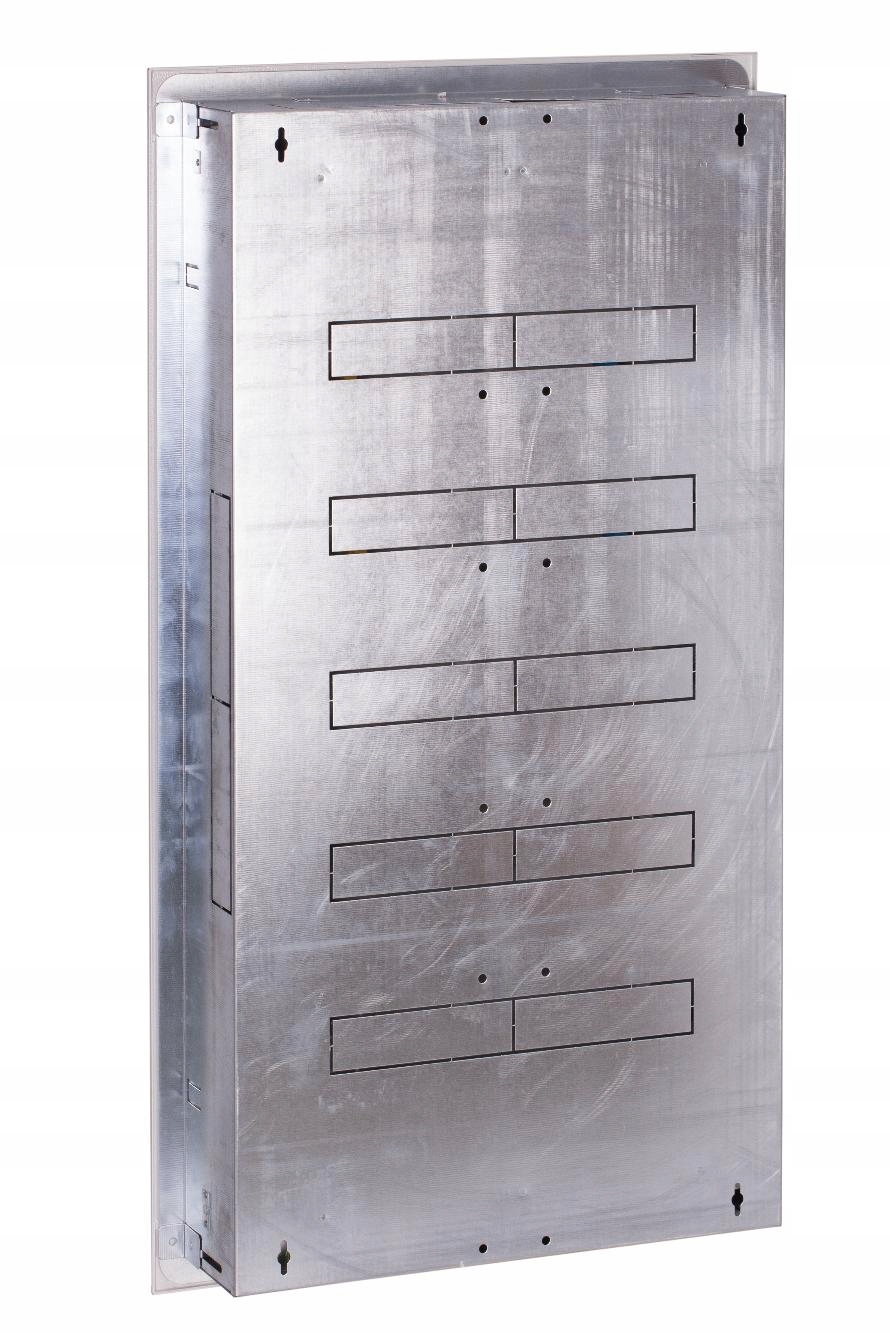

Montaż aparatury i osznurowanie wykonuje się na odsłoniętej płycie montażowej, a dopiero po podłączeniu przewodów zakłada się na niej część frontalną (obudowę).

• Ilość modułów: 90
• Stopień szczelności IP: 31
• Typ zamknięcia: Zamek
• Szerokość: 415 mm
• Wysokość: 865 mm
• Głębokość: 127 mm
• Wersja drzwi: Drzwi pełne
• Klasa ochronności: Klasa 1

Wielomodułowa podtynkowa obudowa typu RPsm tzw. szybki montaż, przeznaczona do montażu 90 zabezpieczeń w układzie 5x18.

Wymiary w mm [szerokość x wysokość x głębokość]: 415x865x127 (41,5 x 86,5 x 12,7 cm)

Produkt renomowanego polaka producenta Sabaj-System Sp. z o.o.. Jako jedna z nielicznych firm, cały proces od projektu do wyprodukowania produktu, wykonujemy w pełni w Polsce. Dzięki temu możemy zagwarantować produkt najwyższej jakości, która potwierdzają nasze liczne certyfikaty.
