REGULATOR TEMPERATURY WQ610RF OpenTherm 230V

.

NAJNOWSZE ULEPSZENIA!

INNOWACYJNY DESIGN!

ULTRA CIEŃKI!

Regulator WQ610RF to udoskonalona wersja regulatora 091FLRFv2.

Główne zmiany to:

• Zmieniony wygląd jest dużym atutem regulatora WQ610. Wygląda dokładnie tak samo jak najlepszy regulator firmy SALUS - SQ610.
• WQ610RF posiada dokładniejsze wskazania temperatury (co 0,1 stopnia). Wskazania 091FLRFv2 mają dokładność do 0,2 stopnia.
• Najnowszy algorytm sterujący ITLC jest dokładniejszy i moduluje czas otwarcia/zamknięcia siłownika, zapewniając jeszcze lepszą kontrolę nad ogrzewaniem niż algorytm w 091FLRFv2.
• Regulator WQ610 posiada funkcję kodu PIN, blokującą regulację temperatury przed przypadkowymi osobami.
• WQ610 może ustawić zakres temperatur, po których będzie się poruszać klient lub np. lokator. Ten zakres ustawia administrator.

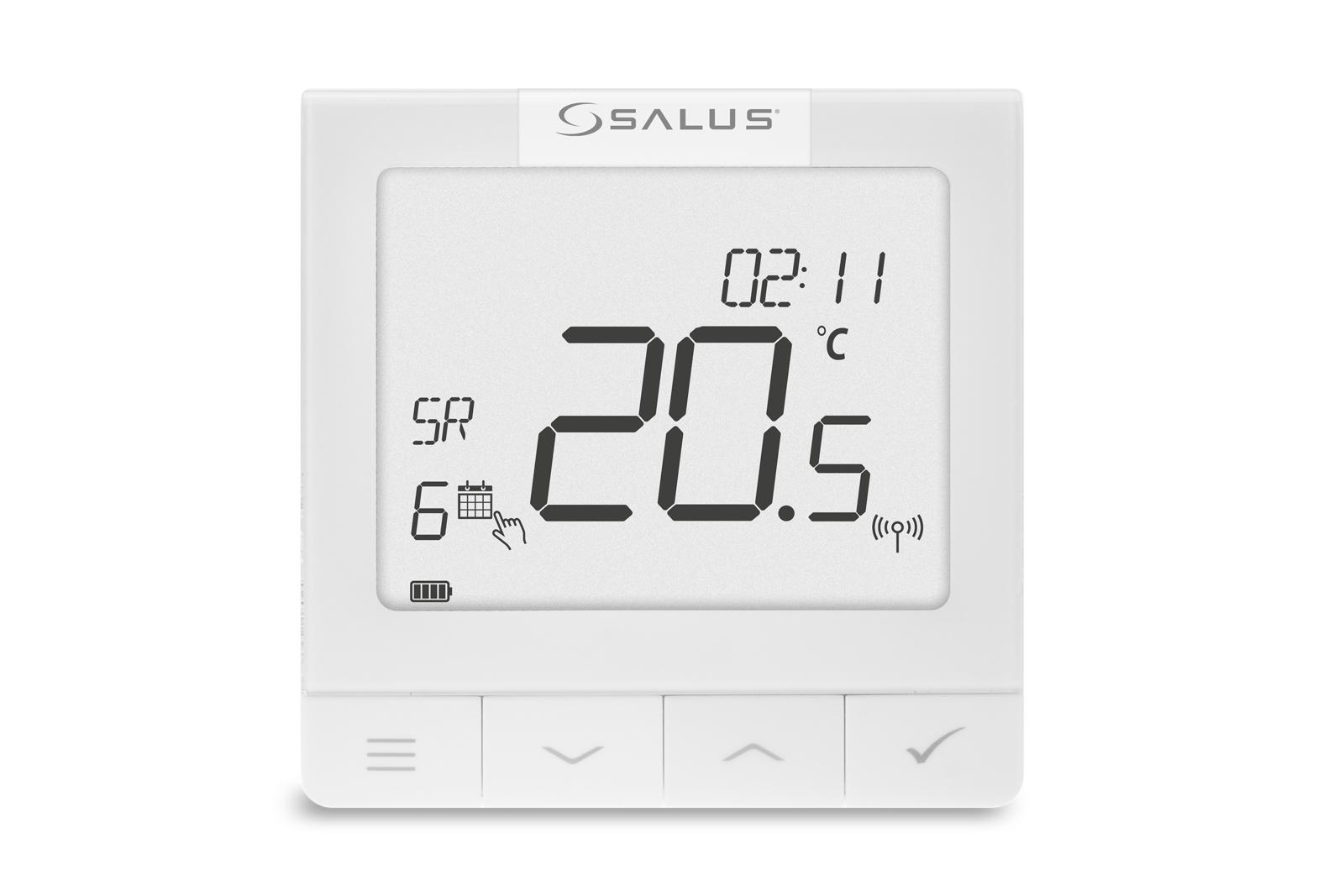

Regulator WQ610RF

Akumulatorowy regulator temperatury OpenTherm na ścianę

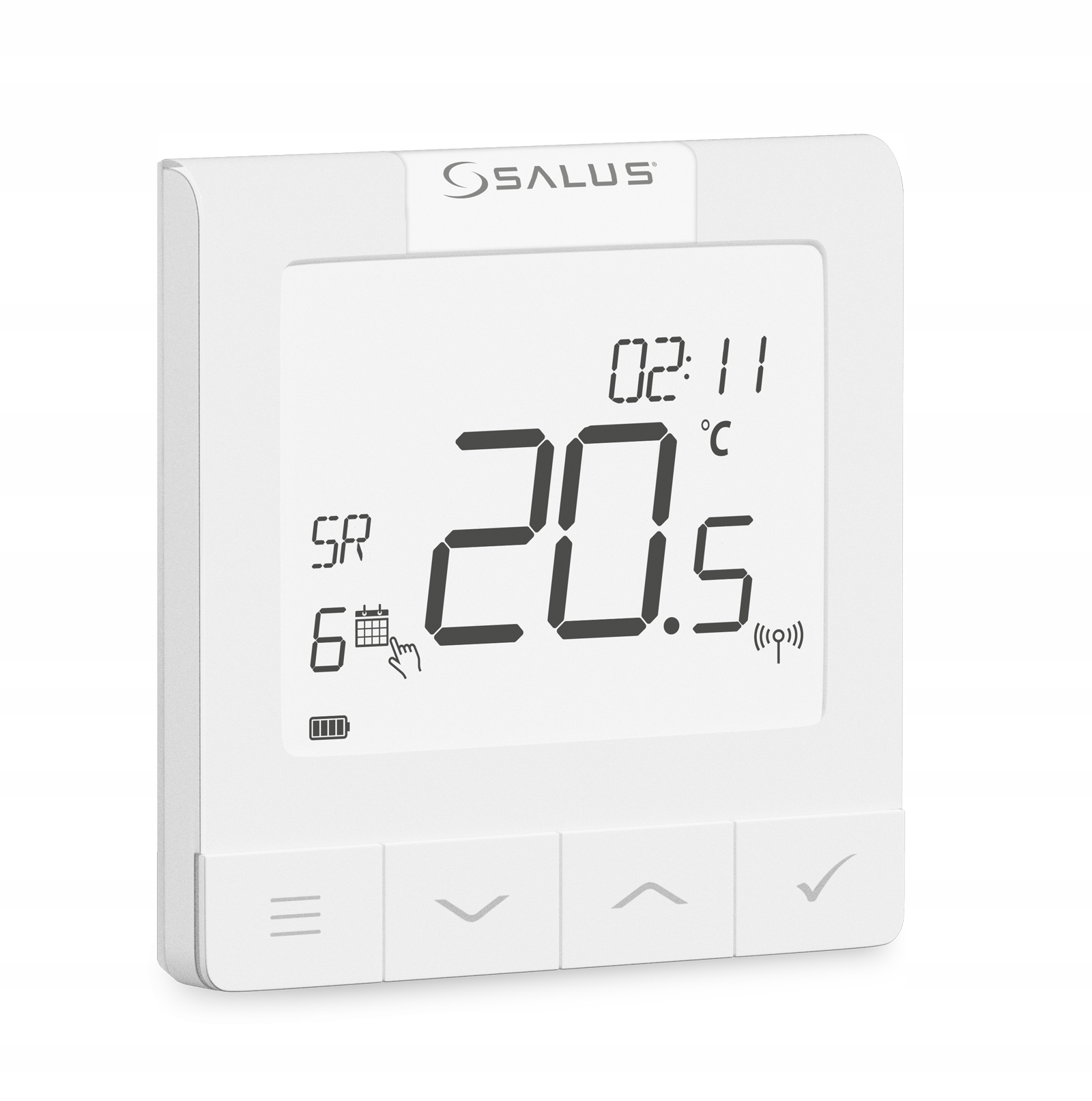

Regulator WQ610RF o ultra-cienkim designie to niezwykłe urządzenie, pełniące wiele funkcji. Spełnia oczekiwania nawet najbardziej wymagających klientów.

Innowacyjny, nowoczesny design

Obsługa tego urządzenia jest łatwa i intuicyjna.

Definiowanie zakresu temperatur

Ta opcja pozwoli zaprogramować maksymalną i minimalną temperaturę, która będzie ustawiana przez administratora. Pomaga to uniknąć zbyt wysokich lub niskich ustawień, które mogą prowadzić do wzrostu kosztów lub awarii instalacji.

Kod PIN

Zabezpieczenie trybu serwisowego kodem PIN uniemożliwia zmianę ustawień wprowadzonych przez administratora. Zapewnia większą kontrolę nad zużyciem energii i zapobiega generowaniu niechcianych kosztów.

Dzięki wbudowanemu algorytmowi sterującemu ITLC (do wyboru z histerezą) urządzenie pozwala łatwo uzyskać i utrzymać temperaturę zadawaną.

Algorytm sterujący ITLC

Internal Temperature Load Compensation to zaawansowany technologicznie algorytm regulacji temperatury, który moduluje czas otwarcia i zamknięcia siłownika, zapewniając lepszą kontrolę nad systemem grzewczym – zaprogramowana temperatura zostaje osiągnięta w ustalonym czasie, a nawet o konkretnej godzinie.

Regulacja tego typu zapewnia efektywną i ekonomiczną pracę systemu, ograniczając przegrzewanie lub wychładzanie pomieszczeń mieszkalnych.

ITLC sprawdza się przy sterowaniu każdym rodzajem ogrzewania (np. grzejnikowym, elektrycznym, nawet podłogowym!), osiągając najwyższą skuteczność w połączeniu z pompą ciepła.

Cechy produktu:

• fabrycznie sparowany i przygotowany do pracy
• opcja wyboru histerezy lub wbudowanego algorytmu TPI dla wszystkich typów ogrzewania
• praca według harmonogramów czasowych
• tryb serwisowy zabezpieczony kodem PIN
• ograniczenie temperatury maksymalnej/minimalnej
• unikalne kody transmisyjne
• praca na częstotliwości 2.4 GHz  - stabilny i odporny na zakłócenia sygnał

Regulator WQ610RF posiada akumulator litowo-jonowy wielokrotnego ładowania.

Gdy poziom naładowania baterii spadnie poniżej 10%, regulator pokaże komunikat "NISKI POZIOM BATERII". Aby naładować, podłącz go do standardowej ładowarki Micro USB na pełne 24 godziny. Ładowanie nie przeszkadza w normalnym funkcjonowaniu regulatora.

Regulator WQ610RF jest specjalnie zaprojektowany do współpracy z kotłami centralnego ogrzewania.

Jego działanie polega na utrzymywaniu komfortowych warunków w pomieszczeniu zgodnie z harmonogramem lub ustaloną przez użytkownika stałą temperaturą.

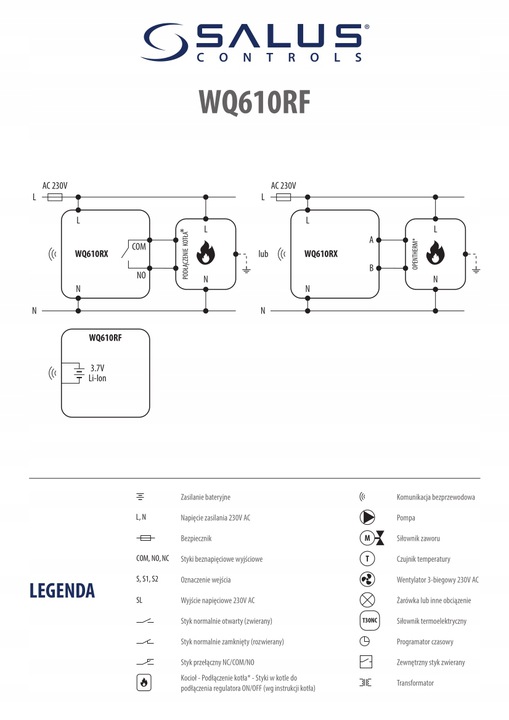

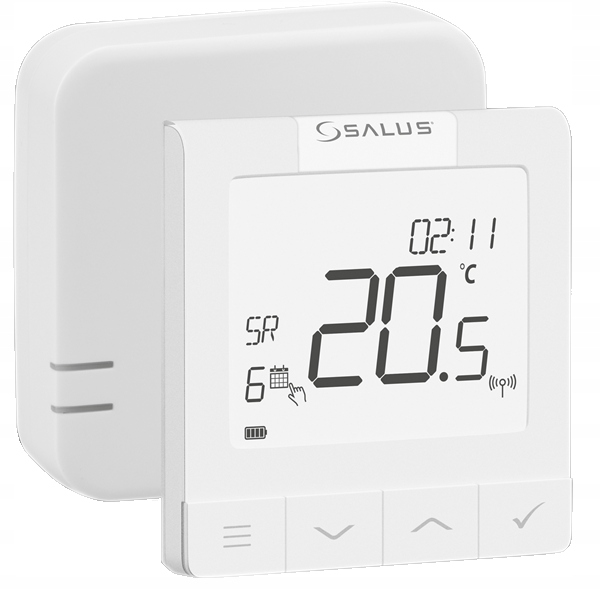

Regulator jest fabrycznie sparowany z odbiornikiem. Odbiornik należy podłączyć do kotła.

Sterowanie może odbywać się na dwa sposoby:

• włączanie i wyłączanie źródła ciepła poprzez zwarcie styków w urządzeniu grzewczym ze złączem dla termostatu ON/OFF

• modulacja mocy kotła za pomocą komunikacji poprzez protokół OpenTherm (OT+ 4.0).

.

Komunikacja dwustronna między kotłem a regulatorem oraz modulacja mocy kotła zapewniają osiągnięcie maksymalnej wydajności i komfortu.

Regulator automatycznie wykrywa protokół OT+ 4.0, wyświetla kody błędów kotła oraz umożliwia regulację temperatury CWU.

OpenTherm

OpenTherm to protokół komunikacyjny używany w systemach centralnego ogrzewania do komunikacji między kotłem a regulatorem.

Modulacyjne sterowanie poprzez protokół OpenTherm to metoda stosowana przez nowoczesne systemy grzewcze. Zamiast włączać i wyłączać kocioł w określonych odstępach czasu, sterowanie modulacyjne pozwala kontrolować ilość ciepła dostarczanego przez kocioł, aby dopasować się do zmieniającego się zapotrzebowania regulowanego przez regulator. To zwiększa wydajność systemu.

Dzięki tym regulatorom Klienci oszczędzają energię i cieszą się większym komfortem.

Protokół OpenTherm umożliwia:

• dwostronną komunikację między kotłem a regulatorem
• modulację mocy kotła w celu uzyskania maksymalnej wydajności
• regulację temperatury CWU
• wyświetlanie kodów błędów kotła

Nie należy podłączać kotła do terminali OpenTherm regulatora, jeśli kocioł nie jest przystosowany do współpracy z OpenTherm i nie ma logo OpenTherm.

Dane techniczne:

• Zasilanie nadajnika: Wbudowany akumulator Li-Ion 3,7V
• Zasilanie odbiornika: 230V AC 50 Hz
• Maksymalne obciążenie odbiornika: 16 (5) A
• Sygnał wyjściowy: OpenTherm lub beznapięciowy przekaźnik COM/NO
• Zakres regulacji temperatury: 5 - 33.0°C
• Dokładność pomiaru temperatury: 0.1°C lub 0.5°C
• Algorytm sterujący: ITLC lub histereza ±0.25°C lub ±0.5°C
• Komunikacja: Bezprzewodowa, 2.4 GHz

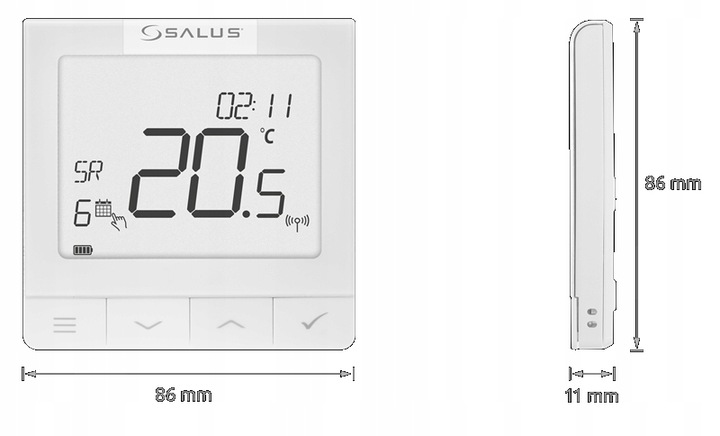

• Wymiary [mm]: Nadajnik 86 x 86 x 11, Odbiornik 96 x 96 x 27
