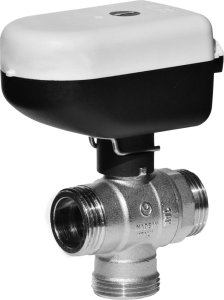

Samee Trzydrogowy zawór strefowy/przełączający z siłownikiem (DN 20-G1")

Czterdrogowy zawór strefowy/przełączający z siłownikiem (DN 20-G1")

4-drogowy zawór przełączający - seria QM

Zastosowanie:

4-drogowe zawory przełączające z siłownikiem SAMEE serii QM znajdują swoje zastosowaniew instalacjach grzewczych, chłodzących i c.w.u. Ich głównym zadaniem, jest sterowanie przepływem pomiędzy dwoma obiegami/sekcjami, w celu kontrolowania przepływem cieczy w tym glikolu (max 50%). Zawory serii QM są niezbędnym elementem w systemach grzewczych, w których źródłem ciepła jest pompa ciepła. Siłownik może być sterowany za pomocą regulatora napięciasieciowego SPST, dowolnego termostatu lub przełącznika. Głowicę siłownika (napęd) można zdementować bez wpływu na integralność instalacji.

Zawór wyposażony jest w:

• przewód wyjściowy 230V, 1A,
• styk pomocniczy beznapięciowy ( max 230V, 1A),
• styki aktywne
• po podaniu napięcia ma zielony przewód w pozycji AB-A.

Dane techniczne:

• Przyłącze: G1
• DN: 20
• KVS: 9,6 m³/h
• Czas otwarcia: 35 s
• Ciśnienie robocze: 32 bar
• Temperatura pracy: - zawór :-20° do 130°C- siłownik :-10° do 50°C
• Wyjście sterujące: 230 V
• Wodoodporność: IP 54
• Glikol: 50 %

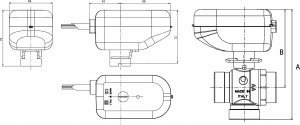

Wymiary:

• DN: 20
• A (mm): 137
• B (mm): 98
