Ciepłomierz QHeat5 qp 0,6 m3/h - zasilanie

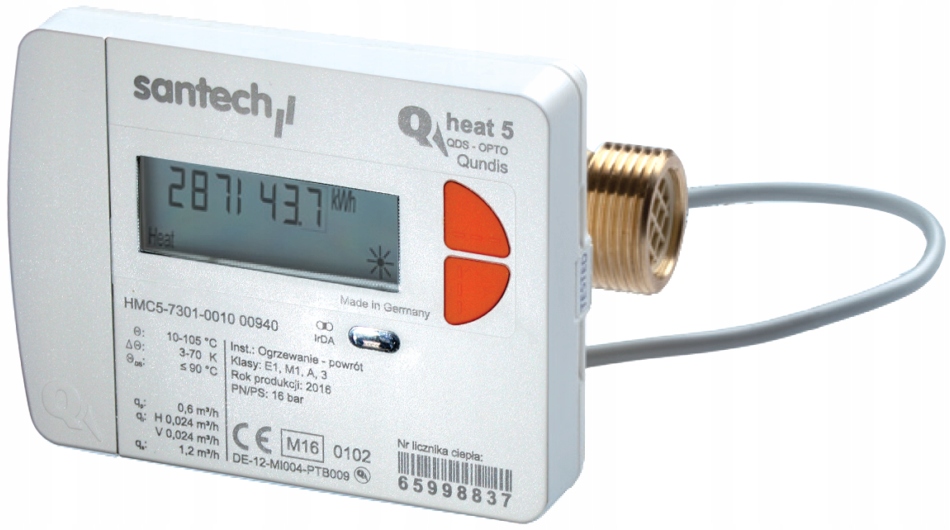

Kompaktowy ciepłomierz mechaniczny, standardowo wyposażony w optyczne wyjście danych IrDA oraz dodatkowe złącze do współpracy z modułami komunikacyjnymi. W każdej wersji wykonania, ciepłomierz może pracować w systemach Q M-Bus, Q walk-by i Q AMR, dzięki możliwości montażu zewnętrznych modułów komunikacyjnych. W wersji hybrydowej, licznik automatycznie przełącza się z trybu opomiarowania ciepła na tryb pomiaru zużycia chłodu. W wykonaniu specjalnym może służyć do opomiarowania instalacji solarnych. Nowością są wersje ciepłomierza z wbudowanym na stałe modułem M-Bus i modułem M-Bus wraz z 2 wejściami na wodomierze.

Cechy szczególne:

• Zasilanie bateryjne. Czas pracy baterii 11 lat.
• Pomiar wartości chwilowych za pomocą pary czujników temperatury PT 1000 i mechanicznego przetwornika przepływu z indukcyjnym, bezmagnesowym odczytem wskazań z wirnika, zapewniającym odporność na zakłócenia przez silne pole magnetyczne.
• Wysoka rozdzielczość wskazań. 8-cyfrowy wyświetlacz ze wskazywaniem wartości aktualnych, wartości archiwalnych, sum kontrolnych oraz wielu parametrów serwisowych.
• 15 rejestrów miesięcznych danych archiwalnych.
• Rejestracja wartości szczytowych temperatury zasilania i powrotu oraz przepływu z datą wystąpienia.
• Programowanie ustawień parametrów za pomocą przycisków z poziomu wyświetlacza lub za pomocą złącza IrDA.
• Możliwość doposażenia w zewnętrzne lub zintegrowane moduły komunikacji radiowej AMR lub Walk-by oraz moduły M-Bus.
• Dostępne wersje wykonania ze standardowym przyłączem gwintowanym oraz w wersji kartrydżowej do zamiany w istniejących korpusach zamontowanych w rurociągu

Zastosowanie:

• Systemy grzewcze.
• Systemy chłodnicze.
• Wodne roztwory glikolu.

Dane techniczne:

• Przepływ nominalny qp: 0,6 m3/h
• Długość: 110 mm
• Przyłącze: G 3/4
• Pozycja pracy: pozioma lub pionowa
• Przepływ minimalny: 12 l/h
• Stosunek qp /q: 50:1
• Stosunek qs /qp: 2:1
• Przepływ rozruchu: 3-4 l/h
• Maksymalne ciśnienie robocze: 1,6 MPa
• Minimalne ciśnienie kawitacji: 0,1 MPa
• Zakres temperatur: 10…90° C, krótkotrwałe 110° C
• Rodzaj ochrony IP: IP65 wg EN 60529
