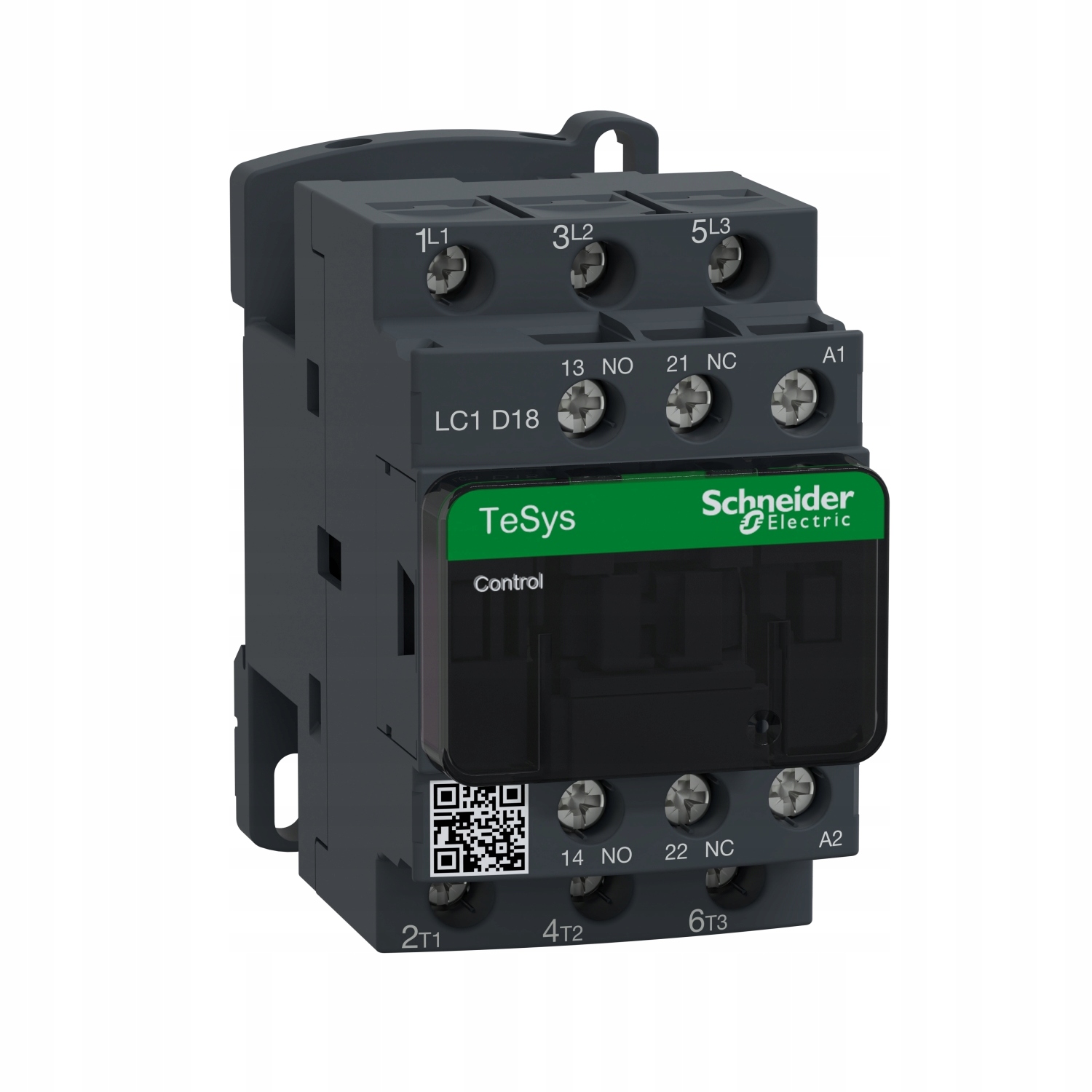

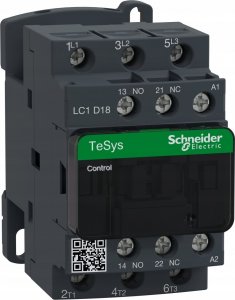

Schneider Electric, Stycznik mocy TeSys I=18A [AC-3] cewka 24V AC 50Hz styk pom 1NO 1NC zaciski skrzynkowe, LC1D18B5

Podstawowe dane techniczne:

• Gama produktu: TeSys
• Nazwa produktu: TeSys D
• Typ produktu lub komponentu: Stycznik
• Skrócona nazwa urządzenia: LC1D
• Zastosowanie urządzenia: sterowanie silnikiem, obciążenie rezystancyjne
• Kategoria użytkowania: AC-1, AC-3, AC-4
• Opis biegunów: 3P
• Kombinacja styków: 3 NO
• Napięcie sterujące [Uc]: 24 V prąd przemienny (AC) 50 Hz
• Znamionowe napięcie łączeniowe [Ue]: obwód zasilający:
• Znamionowy prąd łączeniowy [Ie]: 18 A 60 °C) w
• Moc silnika w kW: 4 kW w 220...230 V prąd przemienny (AC) 50 Hz (AC-3), 7,5 kW w 380...400 V prąd przemienny (AC) 50 Hz (AC-3), 9 kW w 415...440 V prąd przemienny (AC) 50 Hz (AC-3), 10 kW w 500 V prąd przemienny (AC) 50 Hz (AC-3), 10 kW w 660...690 V prąd przemienny (AC) 50 Hz (AC-3), 4 kW w 400 V prąd przemienny (AC) 50 Hz (AC-4)

Dane dodatkowe:

• Rodzaj napięcia sterującego: AC w 50 Hz
• Napięcie sterujące [Uc]: 24 V prąd przemienny (AC) 50 Hz
• Konfiguracja styku pomocniczego: 1 NO + 1 NC
• Znamionowe napięcie udarowe wytrzymywane [Uimp]: 6 kV zgodnie z IEC 60947
• Kategoria przepięciowa: III
• Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith]: 10 A przy
• Znamionowy prąd załączany [Irms]: 140 A prąd przemienny (AC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1, 250 A prąd stały (DC) dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1, 300 A przy 440 V dla obwód zasilający zgodnie z IEC 60947
• Znamionowy prąd wyłączalny: 300 A przy 440 V dla obwód zasilający zgodnie z  IEC 60947
• Znamionowy prąd krótkotrwały wytrzymywany [Icw]: 40 A 40 °C - 10 min dla obwód zasilający, 84 A 40 °C - 1 min dla obwód zasilający, 145 A 40 °C - 10 s dla obwód zasilający, 240 A 40 °C - 1 s dla obwód zasilający, 100 A - 1 s dla obwód sygnalizacyjny, 120 A - 500 ms dla obwód sygnalizacyjny, 140 A - 100 ms dla obwód sygnalizacyjny
• Parametry bezpiecznika dobezpieczającego: 10 A gG dla obwód sygnalizacyjny zgodnie z IEC 60947-5-1, 50 A gG at
• Średnia impedancja: 2.5 mOhm - Ith 32 A 50 Hz dla obwód zasilający
• Znamionowe napięcie izolacji [Ui]: obwód zasilający: 690 V zgodnie z IEC 60947-4-1, obwód zasilający: 600 V CSA certyfikowany, obwód zasilający: 600 V UL certyfikowany, obwód sygnalizacyjny: 690 V zgodnie z IEC 60947-1, obwód sygnalizacyjny: 600 V CSA certyfikowany, obwód sygnalizacyjny: 600 V UL certyfikowany
• Trwałość elektryczna: 1.65 Mcykli 18 A AC-3 przy Ue
• Trwałość mechaniczna: 15 Mcykli
• Strata mocy na biegun: 0,8 W AC-3, 2,5 W AC-1
• Front cover: z
• Podstawa montażowa: Szyna, płyta
• Normy: IEC 60947-4-1, EN/IEC 60947-1, IEC 60947-5-1, EN/IEC 60947-5-1, UL 60947-4-1, CSA C22.2 No 60947-4-1
• Certyfikaty: UL, CSA, CCC, EAC, KC, LROS (Lloyds register of shipping), DNV-GL, RINA, BV
• Przyłącza - zaciski: obwód zasilający: obwód sterowania: zaciski śrubowe 1 kabel (kable) 1…4 mm² elastyczny bez końcówki kablowej, obwód sterowania: zaciski śrubowe 2 kabel (kable) 1…4 mm² elastyczny bez końcówki kablowej, obwód sterowania: zaciski śrubowe 1 kabel (kable) 1…4 mm² elastyczny z końcówką kablową, obwód sterowania: zaciski śrubowe 2 kabel (kable) 1…2,5 mm² elastyczny z końcówką kablową, obwód sterowania: zaciski śrubowe 1 kabel (kable) 1…4 mm² stały bez końcówki kablowej, obwód sterowania: zaciski śrubowe 2 kabel (kable) 1…4 mm² stały bez końcówki kablowej, obwód zasilający: screw clamp terminals 1 cable(s) 1.5…6 mm² flexible without cable end, obwód zasilający: screw clamp terminals 2 cable(s) 1.5…6 mm² flexible without cable end, obwód zasilający: screw clamp terminals 1 cable(s) 1…6 mm² flexible with cable end, obwód zasilający: screw clamp terminals 2 cable(s) 1…4 mm² flexible with cable end, obwód zasilający: screw clamp terminals 1 cable(s) 1.5…6 mm² solid without cable end, obwód zasilający: screw clamp terminals 2 cable(s) 1.5…6 mm² solid without cable end
• Moment dokręcania: obwód zasilający: 1,7 N.m - w zaciski śrubowe - przy pomocy śrubokręta płaska Ø 6 mm, obwód zasilający: 1,7 N.m - w zaciski śrubowe - przy pomocy śrubokręta Philips nr 2, obwód sterowania: 1,7 N.m - w zaciski śrubowe - przy pomocy śrubokręta płaska Ø 6 mm, obwód sterowania: 1,7 N.m - w zaciski śrubowe - przy pomocy śrubokręta Philips nr 2
• Czas pracy: 12-22 ms zamykanie, 4-19 ms otwieranie
• Maksymalna prędkość robocza: 3600 cykl/h w
• Technologia cewki: Bez wbudowanego modułu ogranicznika przepięć
• Zakres napięcia sterującego: 0,3-0,6 Uc -40…70 °C zniknięcie, odcięcie prąd przemienny (AC) 50 Hz, 0.8-1.1 Uc -40…60 °C eksploatacyjny prąd przemienny (AC) 50 Hz, 1-1.1 Uc 60…70 °C eksploatacyjny prąd przemienny (AC) 50 Hz
• Pobór mocy przyciąganie w VA: 70 VA 50 Hz 0,75 20 °C
• Pobór mocy przy podtrzymaniu w VA: 7 VA 50 Hz 0,3 20 °C
• Rozpraszanie ciepła: 2-3 W at 50 Hz
• Rodzaj styków pomocniczych: typ połączony mechanicznie 1 NO + 1 NC zgodnie z IEC 60947-5-1, typ zestyk lustrzany 1 NC zgodnie z IEC 60947-4-1
• Częstotliwość obwodu sygnalizacyjnego: 25-400 Hz
• Minimalny prąd łączeniowy: 5 mA dla obwód sygnalizacyjny
• Minimalne napięcie wyłączeniowe: 17 V dla obwód sygnalizacyjny
• Czas bez sygnalizacji: 1,5 ms podczas wyłączenia pomiędzy stykiem NZ a NO, 1,5 ms podczas załączenia pomiędzy stykiem NZ a NO
• Rezystancja izolacji: > 10 MΩ dla obwód sygnalizacyjny

Środowisko pracy:

• Stopień ochrony IP: IP20 płyta czołowa zgodnie z IEC 60529
• Działanie ochronne: TH zgodnie z IEC 60068-2-30
• Stopień zabrudzenia: 3
• Temperatura otoczenia dla pracy: -40…60 °C, 60…70 °C ze zmniejszeniem
• Temperatura otoczenia dla przechowywania: -60…80 °C
• Wysokość pracy (w metrach nad poziomem morza): 0-3000 m
• Odporność ogniowa: 850 °C zgodnie z IEC 60695-2-1
• Ognioodporność: V1 zgodnie z UL 94
• Odporność mechaniczna: wibracje stycznik otwarty: 2 Gn, 5-300 Hz, wibracje stycznik zamknięty: 4 Gn, 5-300 Hz, wstrząsy stycznik otwarty: 10 Gn przez 11 ms, wstrząsy stycznik zamknięty: 15 Gn przez 11 ms

Wymiary:

• Wysokość: 77 mm
• Szerokość: 45 mm
• Głębokość: 86 mm
• Masa produktu: 0,33 kg

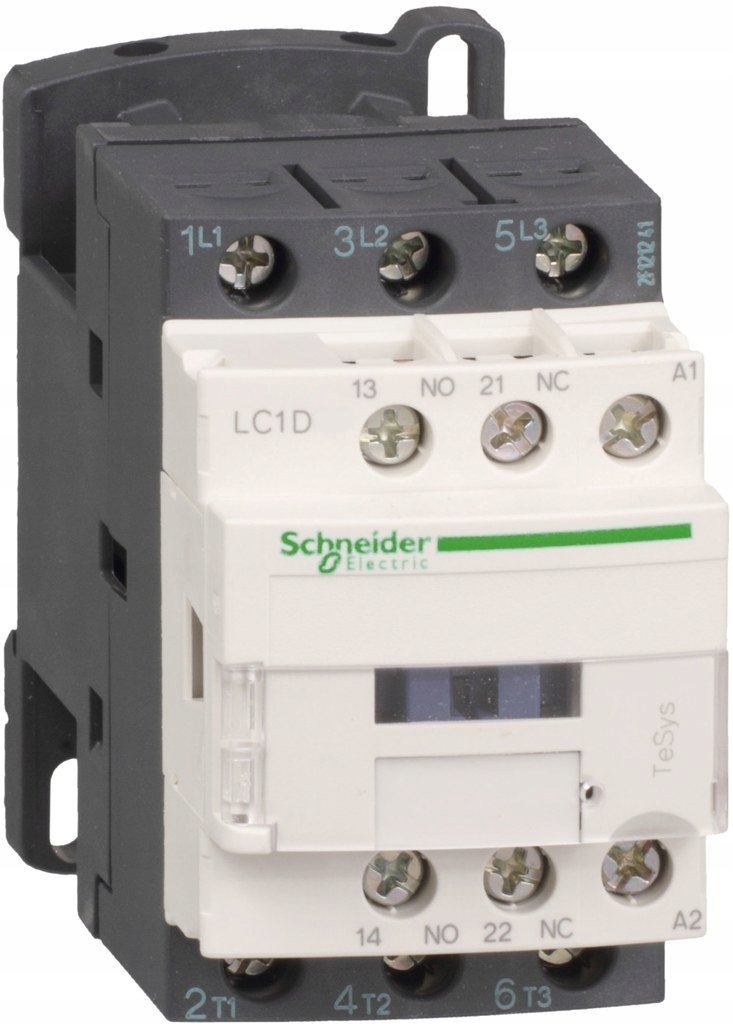

Styczniki mocy TeSys D

Styczniki mocy TeSys D cechują się najkorzystniejszymi parametrami technicznymi dostępnymi na rynku oraz posiadają wbudowane dwa styki pomocnicze 1NO+1NC. Styczniki te są dostępne dla prądów znamionowych od 9 do 150A (AC-3). Dzięki zastosowaniu styków lustrzanych w standardzie, mogą być stosowane w obwodach bezpieczeństwa. W ofercie dostępne są również aparaty dla napięcia DC, o niskim poborze mocy, które można bezpośrednio podłączyć do wyjścia tranzystorowego sterownika PLC.

Funkcje Styczników TeSys D:

• Prąd znamionowy od 9 do 150 A, w kategorii AC-3
• Wytrzymałość mechaniczna do 30 mln cykli
• Różne warianty przyłączy: śrubowe, sprężynowe, zestyki do obwodów drukowanych i wiele innych
• Możliwość wykonania do 3600 łączeń na godzinę
• Wbudowane dwa styki pomocnicze 1NO+1NC, gdzie 1NC to styk lustrzany, zgodny z IEC 60947-4-1 i można go stosować w układach bezpieczeństwa.

Korzyści ze stosowania styczników TeSys D:

• Pozwalają na stowanie w układach bezpieczeństwa, dzięki mechanicznemu połączeniu torów głównych i styków pomocniczych, które są stykami lustrzanymi zgodnymi z IEC 60947-4-1 oraz 60947-5-1
• Możliwość identyfikacji obwodów bezpieczeństwa poprzez zastosowanie czerwonych nakładek lub styków pomocniczych czołowych
• Możliwość zastosowania w różnych standardach: IEC, UL, CCC, EAC oraz różne certyfikaty morskie
• Bezpośrednie podłączenie stycznika do PLC

Zastosowania:

• Przemysł, infrastruktura, budownictwo...
• Styczniki zostały stworzone do pełnej integracji z systemami sterowania PLC, IO, dlatego oferowane są cewki o niskim poborze mocy, które można bezpośrednio podłączyć do wyjścia tranzystorowego sterownika PLC
• Elementy systemu mogą być wykorzystane do budowy dowolnej aplikacji
