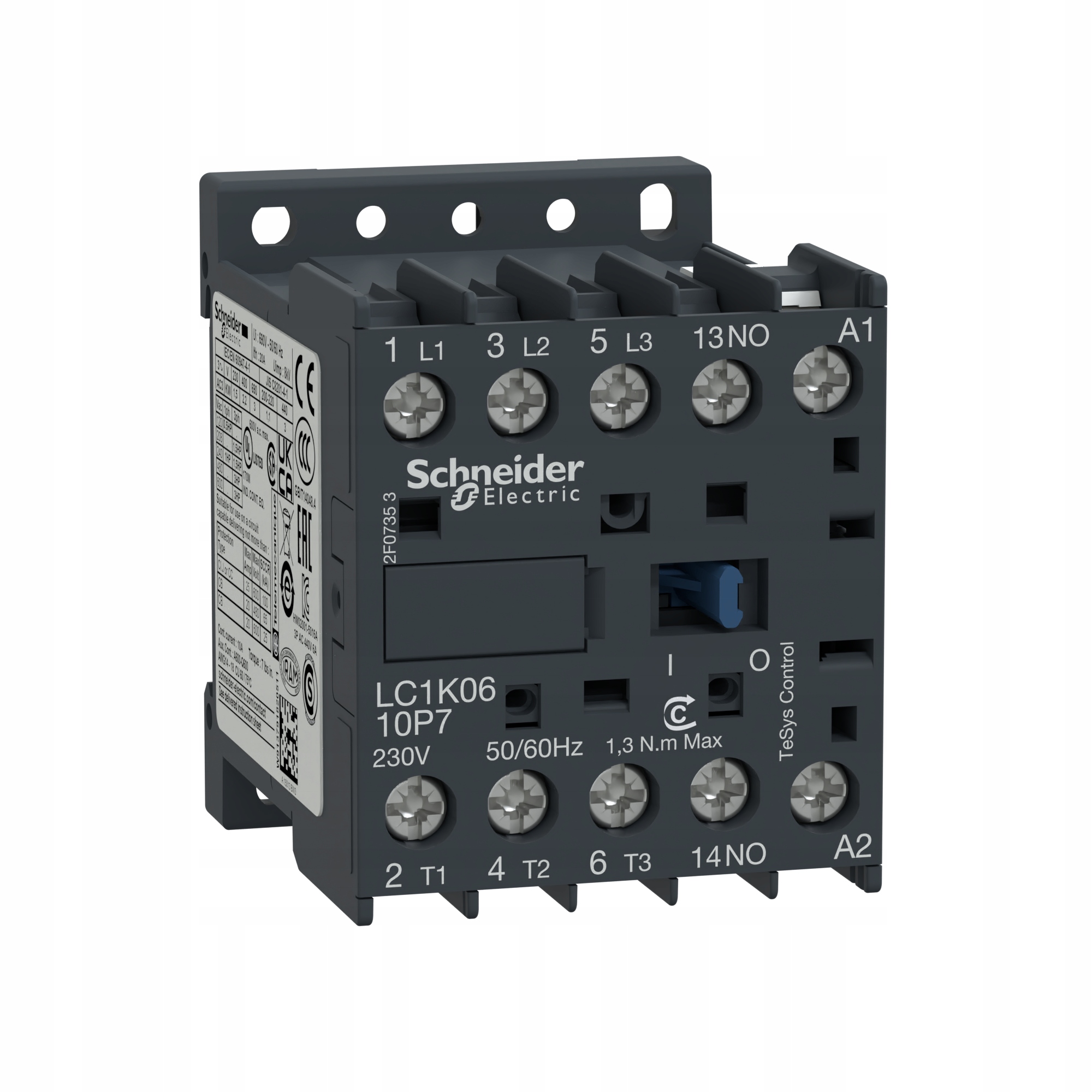

Schneider Electric Stycznik mocy 6A 3P 230V AC 50Hz 1Z LC1K0610P5
Schneider Electric, Stycznik mikro TeSys I=6A [AC-3] cewka 230V AC 50Hz styk pomocniczy 1NO 1NC zaciski skrzynkowe, LC1K0610P5
Podstawowe parametry:
- Gama produktu: TeSys
- Nazwa produktu: TeSys K
- Typ produktu lub komponentu: Stycznik
- Krótki opis urządzenia: LC1K
- Zastosowanie urządzenia: sterowanie, sterowanie silnikiem
- Kategoria używania: AC-3, AC-4
- Budowa biegunów: 3P
- Kombinacja styków: 3 NO
- Znamionowe napięcie zasilania [Ue]: obwód zasilający: 690 V prąd przemienny (AC) 50 Hz, obwód sygnalizacyjny: 690 V prąd przemienny (AC) 50 Hz
- Znamionowy prąd zasilania [Ie]: 6 A w
- Moc silnika w kW: 1,5 kW w 220...230 V prąd przemienny (AC) 50 Hz AC-3, 2,2 kW w 380...415 V prąd przemienny (AC) 50 Hz AC-3, 3 kW w 440 V prąd przemienny (AC) 50 Hz AC-3, 3 kW w 480 V prąd przemienny (AC) 50 Hz AC-3, 3 kW w 500...600 V prąd przemienny (AC) 50 Hz AC-3, 3 kW w 660...690 V prąd przemienny (AC) 50 Hz AC-3, 1,5 kW w 400 V prąd przemienny (AC) 50 Hz AC-4
Dodatkowe parametry:
- Typ napięcia sterującego: prąd przemienny (AC) o częstotliwości 50 Hz
- Napięcie sterujące [Uc]: 230 V prąd przemienny (AC) 50 Hz
- Konfiguracja styku pomocniczego: 1 NO
- Znamionowe napięcie wytrzymywane [Uimp]: 8 kV
- Kategoria przepięciowa: III
- Znamionowy prąd cieplny przy chłodzeniu konwekcyjnym [Ith]: 20 A w
- Znamionowy prąd załączany [Irms]: 110 A prąd przemienny (AC) dla obwód zasilający zgodnie z NF C 63-110, 110 A prąd przemienny (AC) dla obwód zasilający zgodnie z IEC 60947, 110 A prąd przemienny (AC) dla obwód sygnalizacyjny zgodnie z IEC 60947
- Znamionowy prąd wyłączalny: 110 A w 220...230 V zgodnie z IEC 60947, 110 A w 380...400 V zgodnie z IEC 60947, 110 A w 415 V zgodnie z IEC 60947, 110 A w 440 V zgodnie z IEC 60947, 80 A w 500 V zgodnie z IEC 60947, 70 A w 660...690 V zgodnie z IEC 60947
- Znamionowy prąd przerywany [Icw]: 90 A w = 15 min. dla obwód zasilający, 80 A - 1 s dla obwód sygnalizacyjny, 90 A - 500 ms dla obwód sygnalizacyjny, 110 A - 100 ms dla obwód sygnalizacyjny
- Parametry bezpiecznika zabezpieczającego: 25 A gG w
- Oporność średnia: 3 mΩ - Ith 20 A 50 Hz dla obwód zasilający
- Znamionowe napięcie izolacyjne [Ui]: obwód zasilający: 690 V zgodnie z IEC 60947-4-1, obwód zasilający: 600 V zgodnie z UL 60947-4-1, obwód zasilający: 600 V zgodnie z CSA C22.2 No 60947-4-1, obwód sygnalizacyjny: 690 V zgodnie z IEC 60947-4-1, obwód sygnalizacyjny: 600 V zgodnie z UL 60947-4-1, obwód sygnalizacyjny: 600 V zgodnie z CSA C22.2 No 60947-4-1
- Żywotność elektryczna: 1,3 miliona cykli za 6 A AC-3 przy Ue
- Żywotność mechaniczna: 10 miliona cykli
- Mocowanie: Szyna, płyta
- Normy: EN/IEC 60947-4-1, IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, BS 5424, NF C 63-110, VDE 0660
- Certyfikaty: UL, CSA, CCC, EAC, KC ,LROS (Lloyds register of shipping), DNV-GL, RINA, BV
- Przyłącza - zaciski: zaciski śrubowe 1 kabel (kable) 1,5…4 mm² stały, zaciski śrubowe 1 kabel (kable) 0,75…4 mm² elastyczny bez końcówek kablowych, zaciski śrubowe 1 kabel (kable) 0,34…2,5 mm² elastyczny z końcówkami kablowymi, zaciski śrubowe 2 kable (kable) 1,5…4 mm² stały, zaciski śrubowe 2 kable (kable) 0,75…4 mm² elastyczny bez końcówek kablowych, zaciski śrubowe 2 kable (kable) 0,34…1,5 mm² elastyczny z końcówkami kablowymi
- Moment dokręcania: obwód zasilający: 1,3 N.m - w zaciski śrubowe - przy pomocy śrubokręta Philips nr 2, 1,3 N.m - w zaciski śrubowe - przy pomocy śrubokręta płaska Ø 6 mm
- Czas pracy: 10-20 ms rozładowanie cewki i otwarcie NO, 10-20 ms ładowanie cewki i zamknięcie NO
- Maksymalna prędkość robocza: 3600 cykli/godz
- Zakres napięcia sterującego: użytkowy: 0.8...1.15 Uc 50 °C, znikanie, odcięcie: 0,2...0,75 Uc 50 °C
- Pobór mocy przy przyciąganiu [VA]: 30 VA 20 °C
- Pobór mocy w stanie podtrzymania [VA]: 4,5 VA 20 °C
- Rozpraszanie ciepła: 1,3 W
- Typ styków pomocniczych: bez zwłoki 1 NO
- Częstotliwość obwodu sygnalizacyjnego:
- Minimalny prąd dołączany: 5 mA dla obwód sygnalizacyjny
- Minimalne napięcie wyłączające: 17 V dla obwód sygnalizacyjny
- Oporność izolacji: > 10 MΩ dla obwód sygnalizacyjny
Warunki pracy:
- Stopień ochrony IP: IP20 zgodnie z VDE 0106
- Działanie ochronne: TC zgodnie z IEC 60068, TC zgodnie z DIN 50016
- Temperatura otoczenia do przechowywania: -50…80 °C
- Wysokość robocza (w m n.p.m.): 2000 m bez obniżania wartości nominalnych
- Ognioodporność: V1 zgodnie z UL 94, wymóg 2 zgodnie z NF F 16-101, wymóg 2 zgodnie z NF F 16-102
- Odporność mechaniczna: wstrząsy stycznik zamknięty, w osi X: 10 Gn przez 11 ms zgodnie z IEC 60068-2-27, wstrząsy stycznik zamknięty, w osi Y: 15 Gn przez 11 ms zgodnie z IEC 60068-2-27, wstrząsy stycznik zamknięty, w osi Z: 15 Gn przez 11 ms zgodnie z IEC 60068-2-27, wstrząsy stycznik otwarty, w osi X: 6 Gn dla 11 ms zgodnie z IEC 60068-2-27, wstrząsy stycznik otwarty, w osi Y: 10 Gn przez 11 ms zgodnie z IEC 60068-2-27, wstrząsy stycznik otwarty, w osi Z: 10 Gn przez 11 ms zgodnie z IEC 60068-2-27, wibracje stycznik zamknięty: 4 Gn, 5...300 Hz zgodnie z IEC 60068-2-6, wibracje stycznik otwarty: 2 Gn, 5...300 Hz zgodnie z IEC 60068-2-6

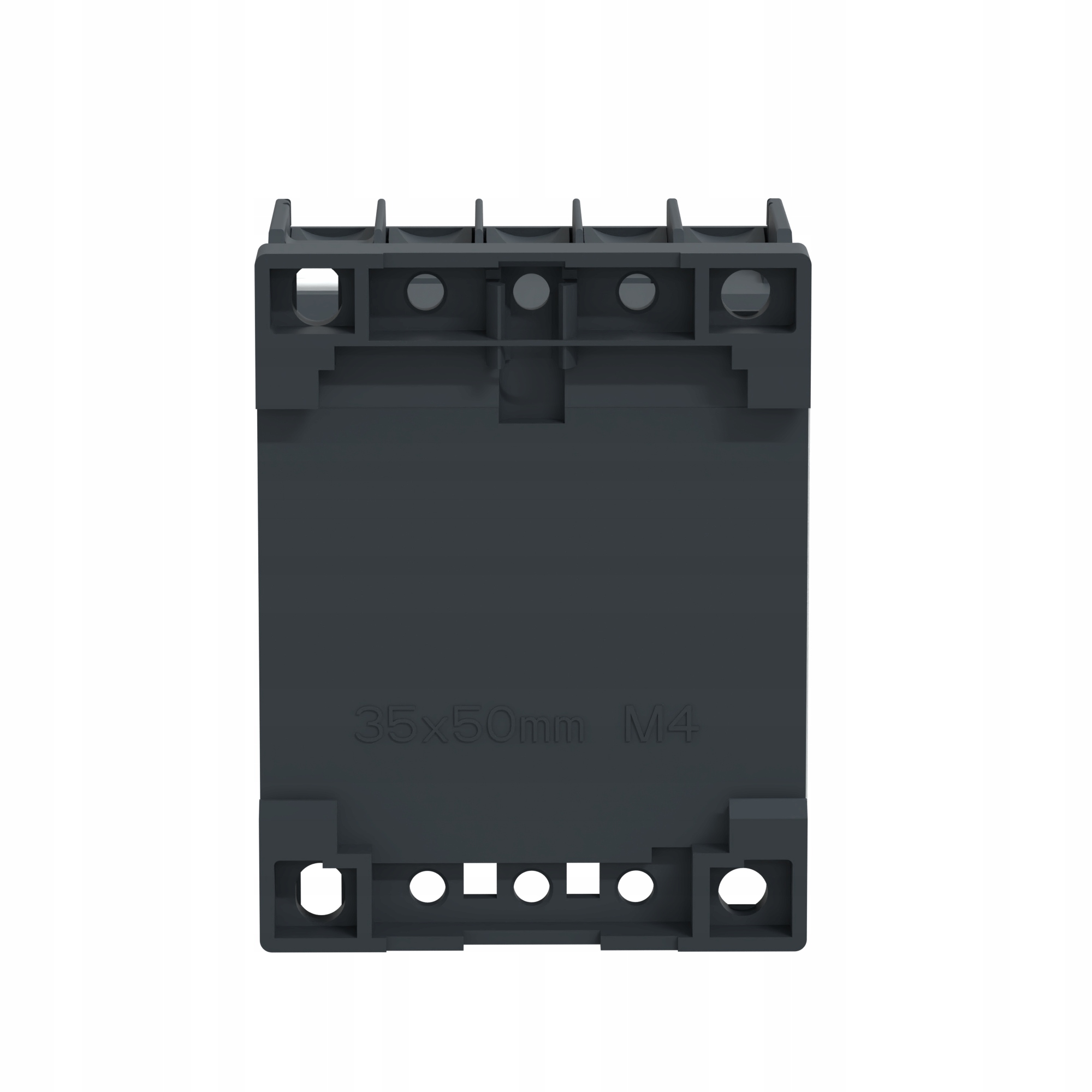

Wymiary:
- Wysokość: 58 mm
- Szerokość: 45 mm
- Głębokość: 57 mm
- Masa produktu: 0,18 kg

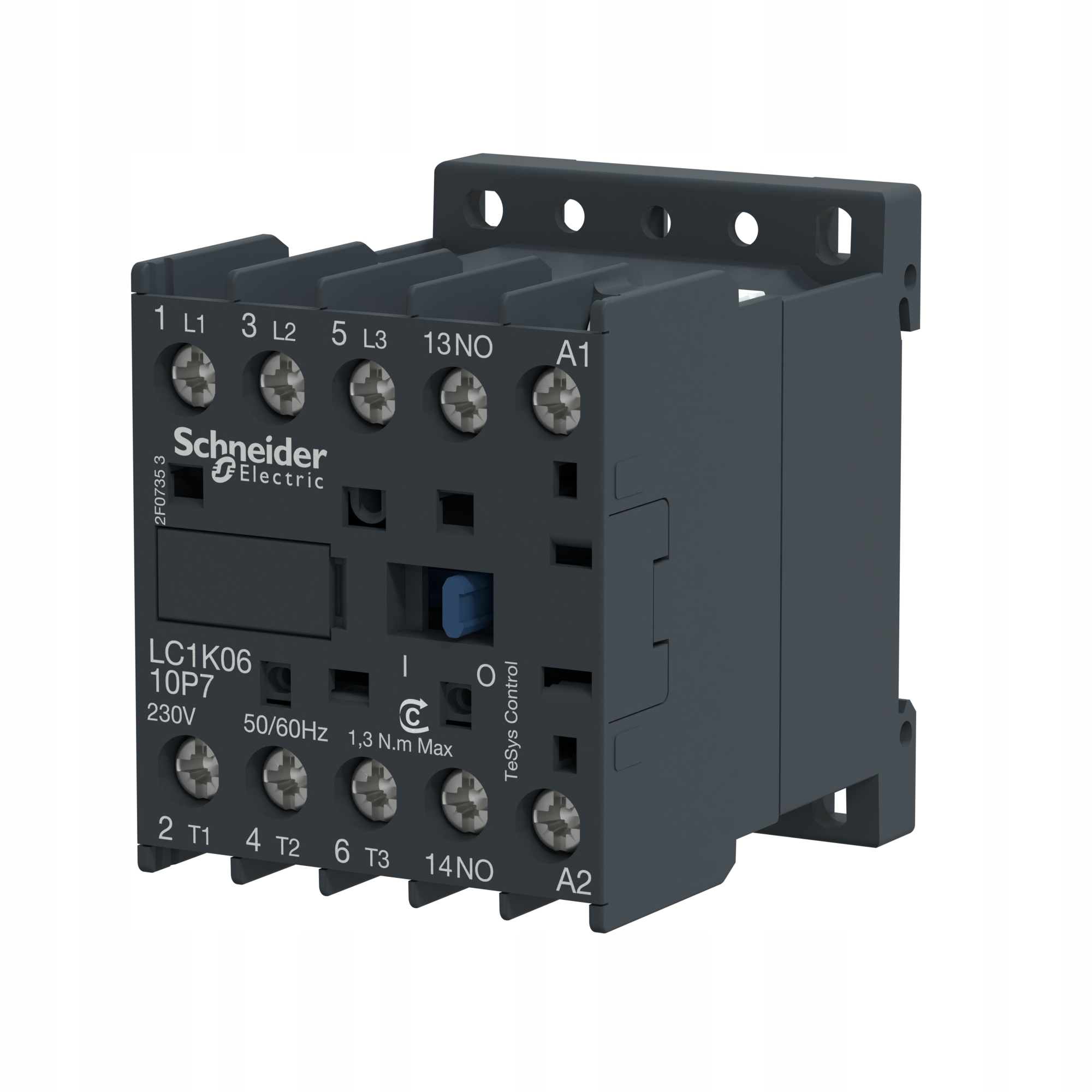

Styczniki mocy TeSys K w miniaturze
Styczniki mocy TeSys K charakteryzują się niewielkimi rozmiarami, co pozwala zaoszczędzić miejsce w obudowie. Pomimo swoich kompaktowych wymiarów, posiadają parametry porównywalne do czołowych ofert dostępnych na rynku. Styczniki są dostępne dla prądów znamionowych od 6 do 16A (AC-3), a wersje wyposażone w wbudowany styk 1NC można wykorzystać w układach bezpieczeństwa. W rodzinie styczników mocy TeSys K znajduje się również seria S207, zgodna z obowiązującymi normami kolejowymi.
Funkcje styczników TeSys K:
- Znamionowy prąd 6, 9, 12 A w kategorii AC-3
- Możliwość pracy w kategoriach AC-1 (rezystancyjnej) AC-3 (silnikowej) oraz AC-4 (praca dwukierunkowa)
- Różne warianty przyłączy: śrubowe, sprężynowe, gniazda do montażu na PCB i wiele innych
- Wszystkie styczniki w jednym rozmiarze 45x58x57 [mm]
- Wbudowany jeden styk pomocniczy 1NO lub 1NC

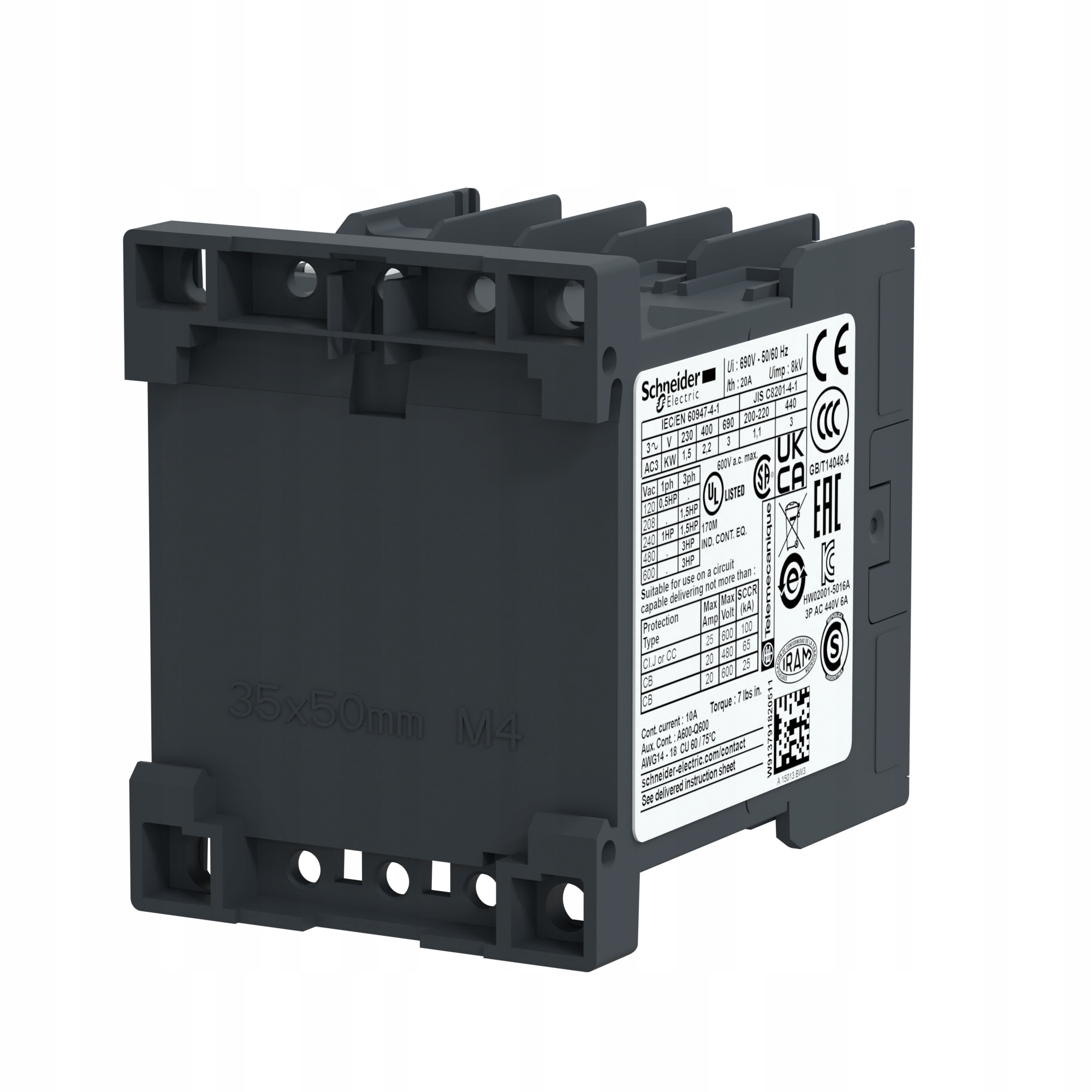

Korzyści płynące z zastosowania styczników TeSys K:
- Jeden z najmniejszych rozmiarów dostępnych na rynku, charakteryzujący się doskonałymi parametrami technicznymi.
- Kompaktowa konstrukcja umożliwia zastosowanie w każdej aplikacji. Dostępna jest również wersja LC7K, która charakteryzuje się niskim poziomem hałasu.

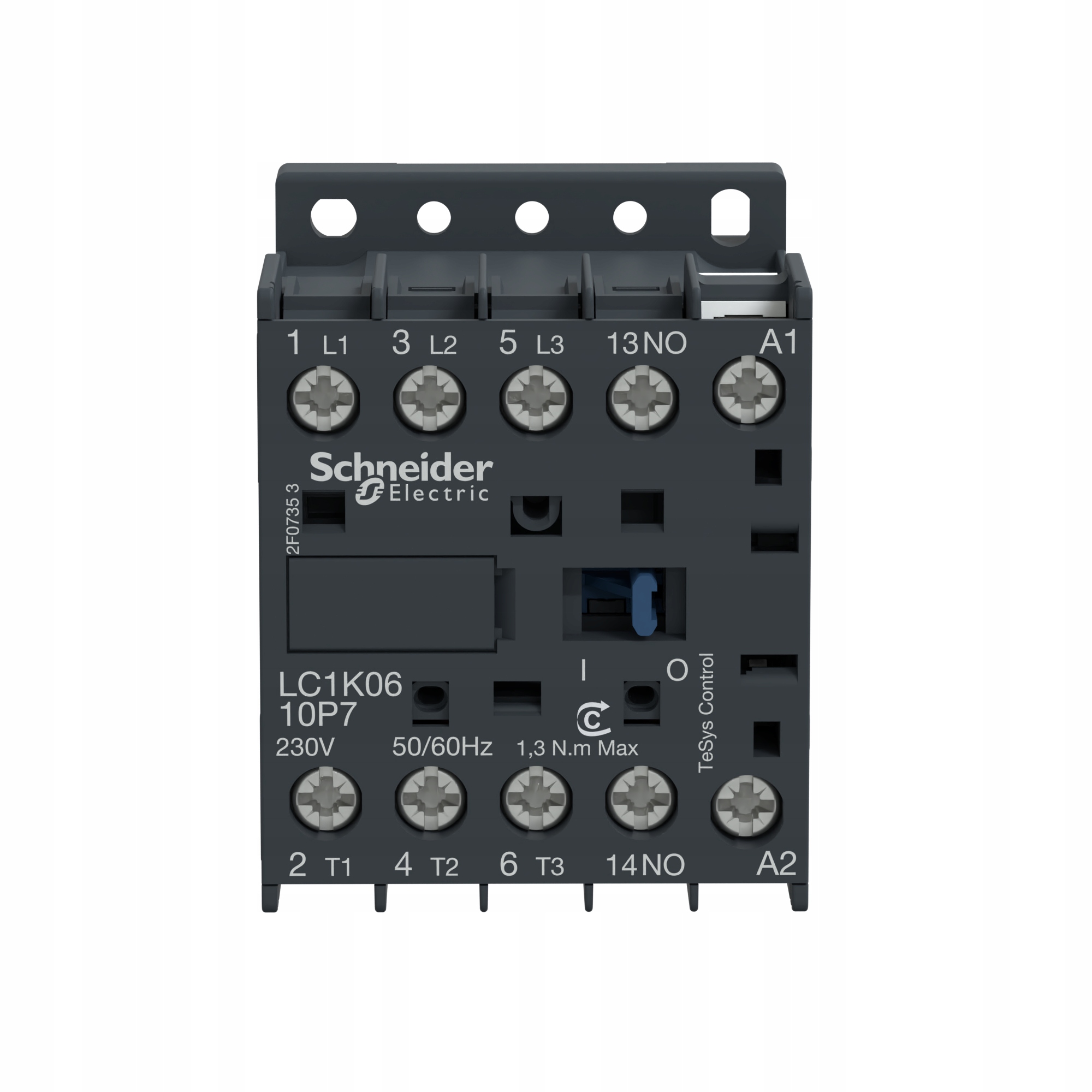

Zastosowania:
- Miniaturowe styczniki TeSys K mogą być stosowane w aplikacjach przemysłowych i budowlanych
- Proste systemy sterowania
- W miejscach, gdzie istotnym czynnikiem jest hałas (wersja cicha LC7K)
- Dostępne są specjalne wersje, np. do zastosowań kolejowych S207, zgodne z normą EN 45545
