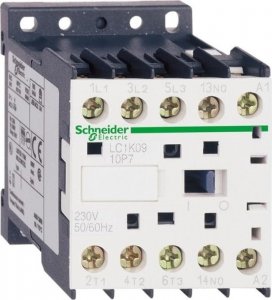

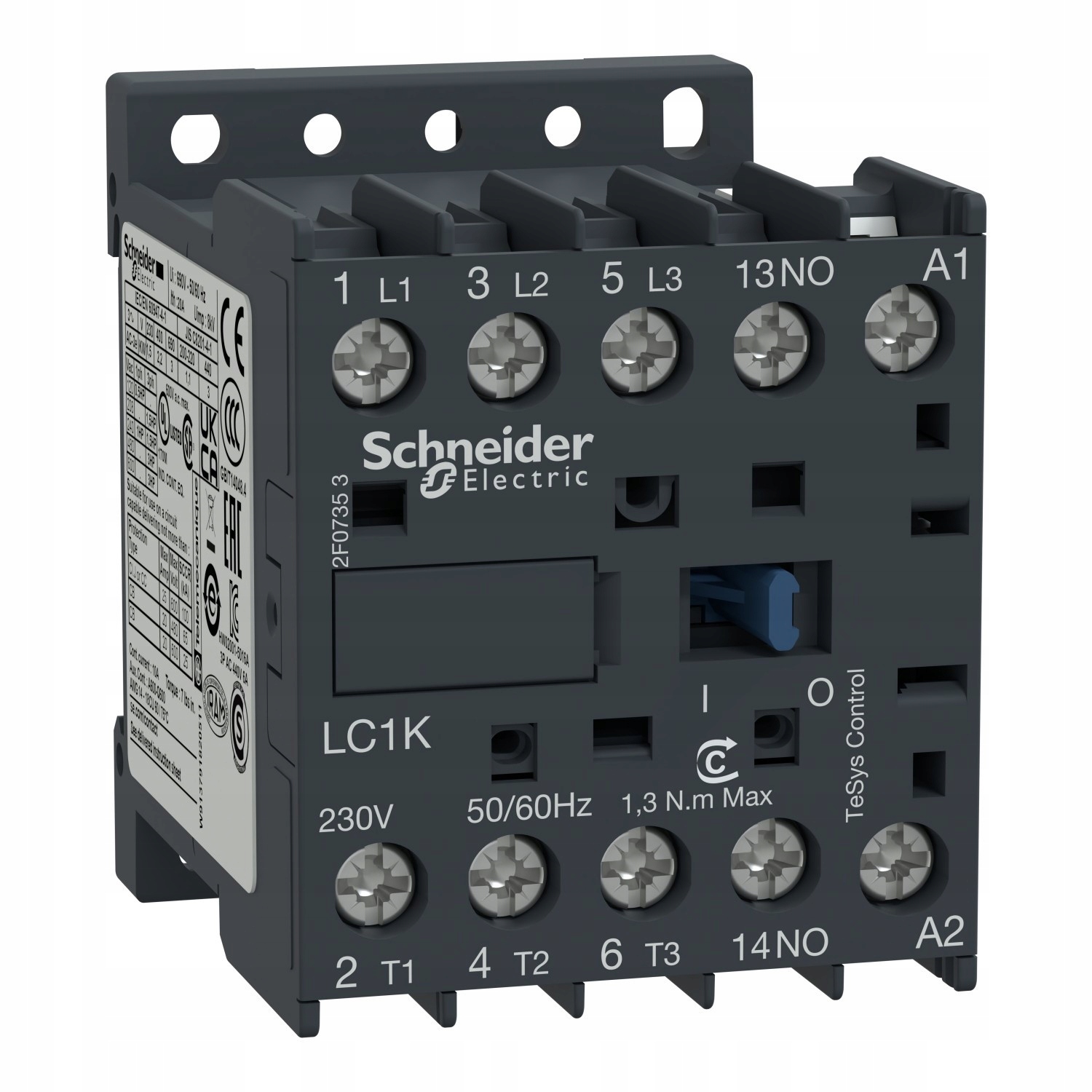

Schneider Electric, Miniaturowy Przełącznik TeSys I=9A [AC-3] cewka 230V AC 50Hz styk pom 1NO 1NC zaciski skrzynkowe, LC1K0910P5

Podstawowe parametry:

• Gama produktu: TeSys
• Nazwa produktu: TeSys K
• Typ produktu lub komponentu: Przełącznik
• Skrócona nazwa urządzenia: LC1K
• Zastosowanie urządzenia: kontrola silnika, obciążenie rezystancyjne
• Kategoria użytkowania: AC-1, AC-3, AC-4
• Opis biegunów: 3P
• Kombinacja styków: 3 NO
• Znamionowe napięcie łączeniowe [Ue]: 690 V prąd przemienny (AC) 50 Hz
• Znamionowy prąd łączeniowy [Ie]: 9 A w
• Moc silnika w kW: 2,2 kW w 220...230 V prąd przemienny (AC) 50 Hz AC-3, 4 kW w 380...415 V prąd przemienny (AC) 50 Hz AC-3, 4 kW w 440 V prąd przemienny (AC) 50 Hz AC-3, 4 kW w 480 V prąd przemienny (AC) 50 Hz AC-3, 4 kW w 500...600 V prąd przemienny (AC) 50 Hz AC-3, 4 kW w 660...690 V prąd przemienny (AC) 50 Hz AC-3, 2,2 kW w 400 V prąd przemienny (AC) 50 Hz AC-4

Dodatkowe parametry:

• Rodzaj napięcia sterującego: AC w 50 Hz
• Napięcie sterujące [Uc]: 230 V prąd przemienny (AC) 50 Hz
• Konfiguracja styku pomocniczego: 1 NO
• Kategoria przepięciowa: III
• Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith]: 20 A w
• Znamionowy prąd załączany [Irms]: 110 A prąd przemienny (AC) dla obwód zasilający zgodnie z NF C 63-110, 110 A prąd przemienny (AC) dla obwód zasilający zgodnie z IEC 60947, 110 A prąd przemienny (AC) dla obwód sygnalizacyjny zgodnie z IEC 60947
• Znamionowy prąd wyłączalny: 110 A w 220...230 V zgodnie z IEC 60947, 110 A w 380...400 V zgodnie z IEC 60947, 110 A w 415 V zgodnie z IEC 60947, 110 A w 440 V zgodnie z IEC 60947, 80 A w 500 V zgodnie z IEC 60947, 70 A w 660...690 V zgodnie z IEC 60947
• Parametry bezpiecznika dobezpieczającego: 25 A gG w
• Średnia impedancja: 3 mOm - Ith 20 A 50 Hz dla obwód zasilający
• Znamionowe napięcie izolacji [Ui]: obwód zasilający: 690 V zgodnie z IEC 60947-4-1, obwód zasilający: 600 V zgodnie z UL 60947-4-1, obwód zasilający: 600 V zgodnie z CSA C22.2 No 60947-4-1, obwód sygnalizacyjny: 690 V zgodnie z IEC 60947-4-1, obwód sygnalizacyjny: 600 V zgodnie z UL 60947-4-1, obwód sygnalizacyjny: 600 V zgodnie z CSA C22.2 No 60947-4-1
• Trwałość elektryczna: 1,3 Mcykli 9 A AC-3 przy Ue
• Podstawa montażowa: Szyna, płyta
• Normy: IEC 60947-4-1, EN/IEC 60947-4-1, UL 60947-4-1, CSA C22.2 No 60947-4-1, BS 5424, NF C 63-110, VDE 0660
• Certyfikaty: UL, CSA, CCC, EAC, KC, LROS (Lloyds register of shipping), DNV-GL, RINA, BV
• Przyłącza - zaciski: zaciski śrubowe 1 kabel (kable) 1,5…4 mm² stały, zaciski śrubowe 1 kabel (kable) 0,75…4 mm² elastyczny bez końcówki kablowej, zaciski śrubowe 1 kabel (kable) 0,34…2,5 mm² elastyczny z końcówką kablową, zaciski śrubowe 2 kabel (kable) 1,5…4 mm² stały, zaciski śrubowe 2 kabel (kable) 0,75…4 mm² elastyczny bez końcówki kablowej, zaciski śrubowe 2 kabel (kable) 0,34…1,5 mm² elastyczny z końcówką kablową
• Moment dokręcania: 1,3 N.m - w zaciski śrubowe - przy pomocy śrubokręta Philips nr 2, 1,3 N.m - w zaciski śrubowe - przy pomocy śrubokręta płaska Ø 6 mm
• Czas pracy: 10-20 ms rozładowanie cewki i otwarcie NO, 10-20 ms ładowanie cewki i zamknięcie NO
• Odległość bez nakładania: 0,5 mm
• Maksymalna prędkość robocza: 3600 cykl/h
• Zakres napięcia sterującego: eksploatacyjny: 0.8...1.15 Uc 50 °C, zniknięcie, odcięcie: 0,2...0,75 Uc 50 °C
• Pobór mocy przyciąganie w VA: 30 VA 20 °C
• Pobór mocy przy podtrzymaniu w VA: 4,5 VA 20 °C
• Rozpraszanie ciepła: 1,3 W
• Rodzaj styków pomocniczych: typ bezzwłoczny 1 NO
• Częstotliwość obwodu sygnalizacyjnego:
• Minimalny prąd łączeniowy: 5 mA dla obwód sygnalizacyjny
• Minimalne napięcie wyłączeniowe: 17 V dla obwód sygnalizacyjny
• Rezystancja izolacji: > 10 MΩ dla obwód sygnalizacyjny

Środowisko pracy:

• Stopień ochrony IP: IP20 zgodnie z VDE 0106
• Działanie ochronne: TC zgodnie z IEC 60068, TC zgodnie z DIN 50016
• Temperatura otoczenia dla przechowywania: -50…80 °C
• Wysokość pracy (w metrach nad poziomem morza): 2000 m bez zmniejszania wartości znamionowych
• Ognioodporność: V1 zgodnie z UL 94, wymóg 2 zgodnie z NF F 16-101, wymóg 2 zgodnie z NF F 16-102
• Odporność mechaniczna: wstrząsy stycznik zamknięty, w osi X: 10 Gn przez 11 ms zgodnie z IEC 60068-2-27, wstrząsy stycznik zamknięty, w osi Y: 15 Gn for 11 ms zgodnie z IEC 60068-2-27, wstrząsy stycznik zamknięty, w osi Z: 15 Gn for 11 ms zgodnie z IEC 60068-2-27, wstrząsy stycznik otwarty, w osi X: 6 Gn dla 11 ms zgodnie z IEC 60068-2-27, wstrząsy stycznik otwarty, w osi Y: 10 Gn przez 11 ms zgodnie z IEC 60068-2-27, wstrząsy stycznik otwarty, w osi Z: 10 Gn przez 11 ms zgodnie z IEC 60068-2-27, wibracje stycznik zamknięty: 4 Gn, 5...300 Hz zgodnie z IEC 60068-2-6, wibracje stycznik otwarty: 2 Gn, 5...300 Hz zgodnie z IEC 60068-2-6

Wymiary:

• Wysokość: 58 mm
• Szerokość: 45 mm
• Głębokość: 57 mm
• Masa produktu: 0,18 kg

Styczniki Mocy TeSys K - Miniatury

Styczniki mocy TeSys K wyróżniają się niewielkimi gabarytami, co pozwala zaoszczędzić miejsce w obudowie. Mimo swoich kompaktowych rozmiarów oferują parametry porównywalne z najlepszymi dostępnymi na rynku rozwiązaniami. Styczniki są dostępne dla prądów znamionowych od 6 do 16A (AC-3), a modele wyposażone w wbudowany styki 1NC mogą być używane w układach bezpieczeństwa. W rodzinie styczników mocy TeSys K występuje również seria S207, zgodna z obowiązującymi normami kolejowymi.

Funkcje styczników TeSys K:

• Prąd znamionowy 6, 9, 12 A, w kategorii AC-3
• Możliwość pracy w kategorii AC-1 (rezystancyjnej) AC-3 (silnikowej) oraz AC-4 (praca dwukierunkowa)
• Różne warianty przyłączy: śrubowe, sprężynowe, zestyki do obwodów drukowanych i wiele innych
• Wszystkie styczniki w jednym gabarycie 45x58x57 [mm]
• Wbudowany jeden styk pomocniczy 1NO lub 1NC

Korzyści wynikające ze stosowania styczników TeSys K:

• Jedna z najmniejszych serii styczników dostępnych na rynku, o świetnych parametrach technicznych.
• Kompaktowy wymiar pozwala na zastosowanie w różnych aplikacjach. Dostępna wersja cicha LC7K.

Zastosowania:

• Miniaturowe styczniki TeSys K mogą być wykorzystane w aplikacjach przemysłowych i budynkowych
• Proste systemy kontroli
• W miejscach, gdzie istotnym czynnikiem jest hałas (wykonanie cichej wersji LC7K)
• Dostępne są również specjalne wersje, np. do zastosowań kolejowych S207, zgodne z normą EN 45545
