Schneider Electric, Podtynkowa obudowa, Easy9 EU IP40 EZ9EU-2-12-PT-P drzwi białe 2 rzędy 12 modułów/rząd, EZ9EUB212

Podstawowe parametry

• Gama produktów: Easy9
• Nazwa produktu: Easy9 EU
• Typ produktu lub komponentu: Obudowa
• Typ obudowy: Obudowa modułowa
• Liczba modułów 18 mm w rzędzie: 12

Dodatkowe parametry

• Montaż obudowy: Powierzchnia
• Szerokość w modułach 9 mm: 48
• Całkowita liczba modułów 18 mm: 24
• Rodzaj szyny: DIN
• Rodzaj instalacji: Wnętrzowy
• Zaciski: Ochronny neutralny
• Ilość zacisków: 1 ziemia (przykręcony) z 16 wyjść, 1 neutralny (przykręcony) z 16 wyjść
• Wyprowadzenia bloku rozdzielczego: 8 x 16 mm² + 8 x 10 mm² dla ziemia, 8 x 16 mm² + 8 x 10 mm² dla neutralny
• Wejście kablowe: Wstępnie nacięte otwory
• Type of door: Pełny
• Otwieranie drzwi: Odwracalny/nawrotny (180 °)
• [In] prąd znamionowy: 63 A
• [Ue] znamionowe napięcie łączeniowe: 400 V
• Napięcie znamionowe izolacji [Ui]: 500 V
• Materiał obudowy: Obudowa: plastik samogasnący
• Szerokość: 300 mm
• Wysokość: 345 mm
• Głębokość: 99 mm
• Kolor: Obudowa: Biały (RAL 9003), Drzwi: Biały (RAL 9003)
• Masa produktu: 1,20 kg

Środowisko pracy

• Normy: IEC 60670-1-24
• Odpornośc ogniowa: 650 °C ( 30 min ) zgodnie z IEC 60695-2-10
• Stopień ochrony IP: IP40 zgodnie z IEC 60529 (drzwi zamknięte), IP30 zgodnie z IEC 60529 (Drzwi otwarte)
• Stopień ochrony IK: IK07 zgodnie z IEC 62262
• Stopień zabrudzenia: 2
• Klasa ochronności: Klasa II
• Temperatura otoczenia dla pracy urządzenia: -25…60 °C
• Temperatura otoczenia dla przechowywania: -25…70 °C

ELEKTROKLUB - Najlepszy program partnerski dla klientów biznesowych w branży elektrotechnicznej.

• Program działa automatycznie i nie wymaga przesyłania skanów faktur, kodów z opakowań itp.
• Lista Premiowanych Produktów jest dostępna na stronie programu Elektroklub.

TEN PRODUKT BIERZE UDZIAŁ W PROGRAMIE LOJALNOŚCIOWYM ELEKTROKLUB

Easy9 EU - Obudowa podtynkowa dla budownictwa mieszkaniowego.

• Zawiera 2 rzędy mieszczące 12 standardowych modułów w rozmiarze 18 mm.
• Można w niej umieścić wszystkie typy aparatury modułowej.
• Jest dostarczana z 1 uziemiającą i 1 neutralną listwą zaciskową z ich wspornikiem, a każda listwa zaciskowa ma 16 otworów (8x16mm² + 8x10mm²).
• Posiada odwracalne drzwi pełne w kolorze białym, o kącie otwarcia 180°.
• Kolor obudowy jest biały (RAL 9003).
• Obudowa dedykowana do montażu wewnątrz pomieszczeń.
• Stopień ochrony to IP40 przy drzwiach zamkniętych oraz IP30 przy drzwiach otwartych.

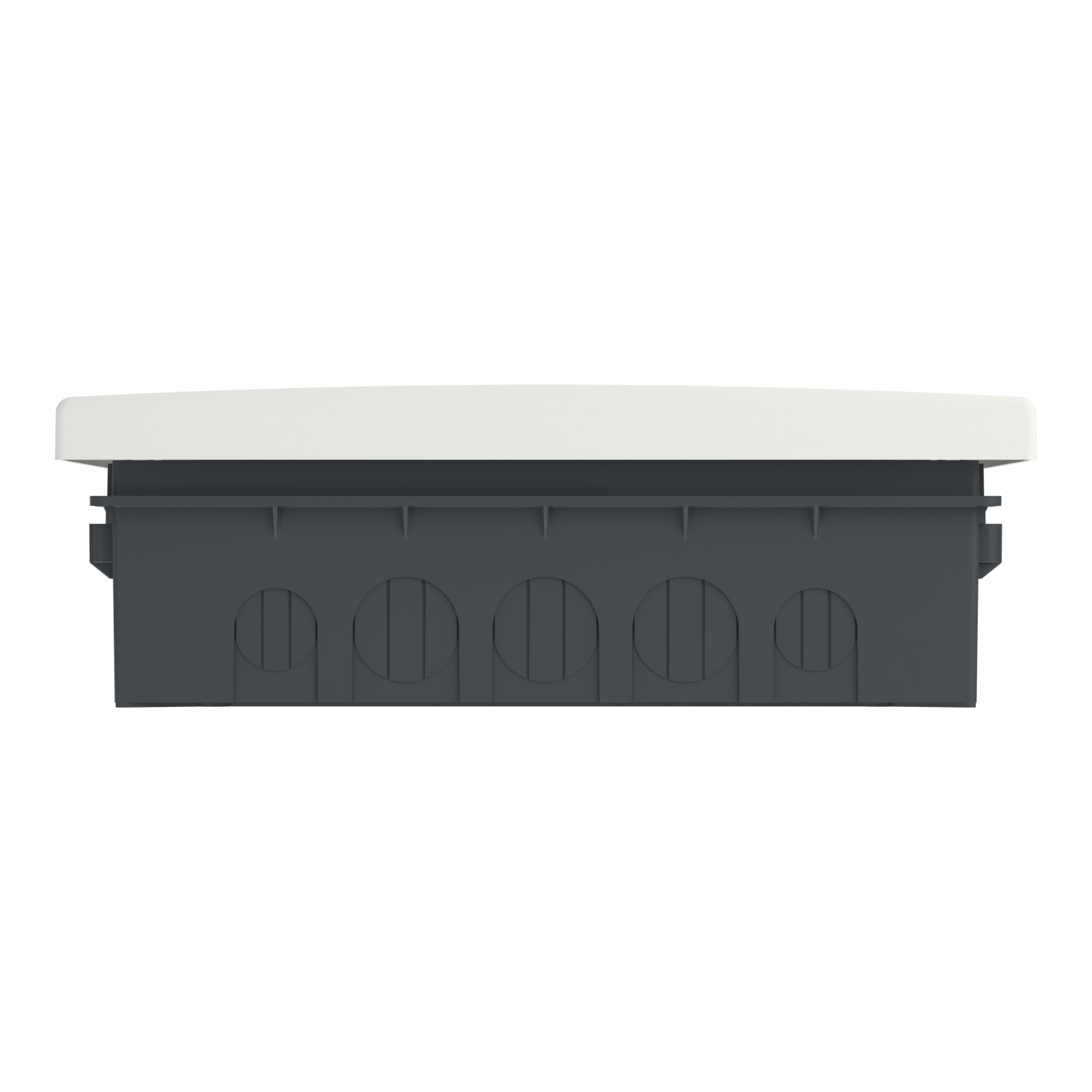

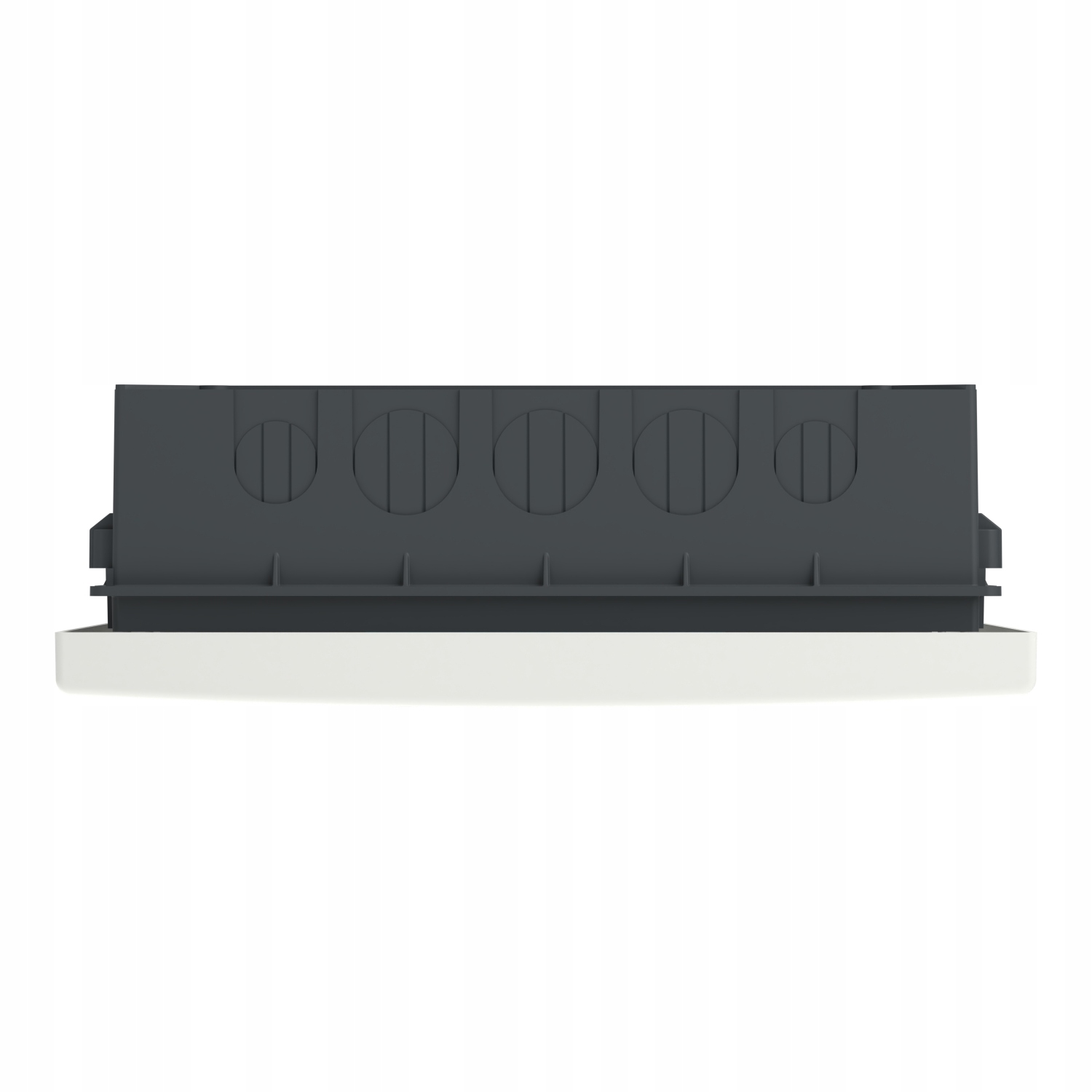

• Kable mogą być wprowadzane przez 4 boki obudowy poprzez osłabienia na rurki instalacyjne.
• Miejscem przeznaczenia są nowe lub remontowane instalacje w budynkach mieszkalnych.
• Wymiary wynoszą: (W) 300 mm x (S) 345 mm x (G) 99 mm, szerokość wyrażona w modułach 18 mm wynosi: 24, obudowa waży 1,20 kg,
• Obudowa wykonana jest z samogasnącego tworzywa sztucznego.
• Odporność na płomienie i ciepło wynosi 650°C z czasem trwania 30 min, zgodnie z normą IEC 60695-2-10.
• Klasa izolacji elektrycznej to klasa II (podwójna izolacja).
• Stopień zanieczyszczenia wynosi 2.
• Zgodnie z normą IEC 62262 stopień ochrony IK to IK07.
• Temperatura pracy wynosi od -25°C do +60°C.
• Temperatura przechowywania wynosi od -25°C do +70°C.
• Obudowa jest zgodna z normą IEC 60670-1-24.

Zalety produktu:

• Łatwa i szybka instalacja
• Dyskretne wzornictwo uzyskane dzięki płaskim powierzchniom
• Płaskie drzwi otwierane na prawą lub lewą stronę, otwierane do 180°
• Izolowane bloki N/PE, możliwe do zamocowania w górnej lub dolnej części

Easy9 EU - Obudowy podtynkowe

Obudowy podtynkowe i natynkowe z tworzywa sztucznego

Rodzina 9 Series

Obudowy Easy9 EU przeznaczone są do zastosowania przede wszystkim w budynkach mieszkalnych, ale także małych obiektach komercyjnych jak lokale usługowe. Stosowane wewnątrz pomieszczeń, pozwalają na zamontowanie aparatury modułowej. Dostępne są w zakresie od 1 do 3 rzędów, do montażu od 1x8 do 3x12 modułów.

Funkcje

Easy9 EU to obudowy przeznaczone do montażu podtynkowego i natynkowego. Wykonane z białymi i przezroczystymi (dymnymi) drzwiami, charakteryzują się unikalnym wzornictwem, które doskonale komponuje się zarówno z wnętrzami budynków mieszkalnych, jak i małych obiektów komercyjnych.

Korzyści

• Odopiwadozności rozmiarów obudów do budownictwa mieszkaniowego
• Dostępne drzwi białe/dymne z możliwością zmiany kierunku otwierania, kąt otwarcia drzwi do 180°
• Wyposażone w śrubowe, izolowane bloki N/PE z zabezpieczeniem przed wypadnięciem śrub
• Stopień ochrony IP40 - ochrona przed dostępem ciał stałych
• Odporność na uderzenia IK 07

Zastosowania

Dzięki swojemu wzornictwu, wytrzymałości mechanicznej i poziomowi zapewnianej ochrony, obudowy Easy9 EU doskonale sprawdzają się w budynkach mieszkalnych i małych obiektach komercyjnych.
