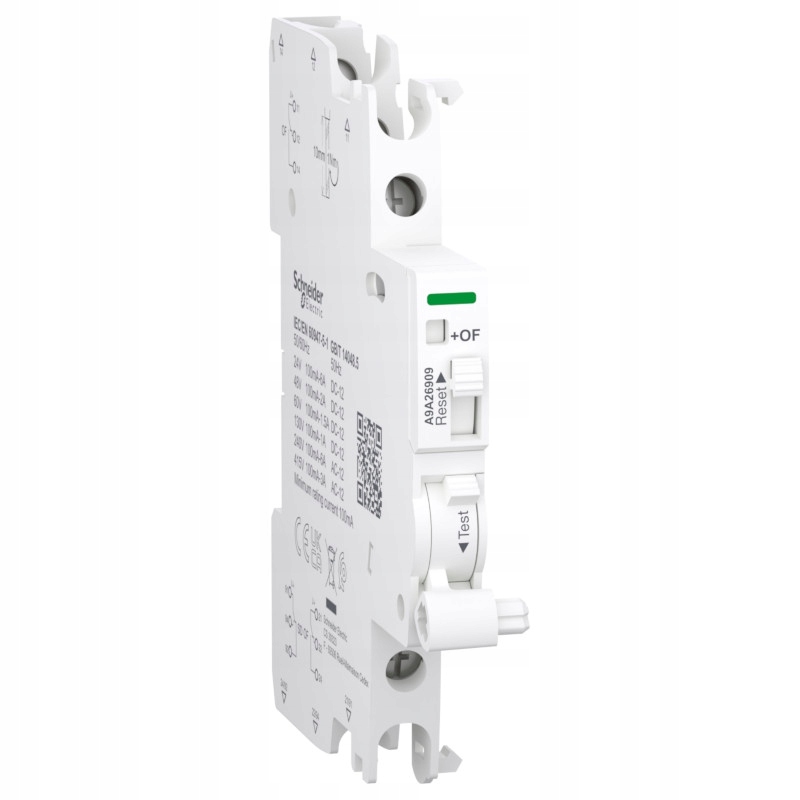

Styk pomocniczy + styk pomocniczy/sygnalizacyjny Acti9 iOF+iOF/iSD, 2-przemienne (2 CO)

Opis techniczny:

• Typ produktu lub komponentu: Podwójny styk CO lub awaryjny
• Zestaw styków sygnałowych : 2 Z/O
• [In] prąd znamionowy: 0,1…6 A przy 24...240 V, prąd przemienny (AC) 50/60 Hz
• [In] prąd znamionowy:  0,1…3 A przy 415 V, prąd przemienny (AC) 50/60 Hz
• [In] prąd znamionowy:  0,1…6 A przy 24 V, prąd stały (DC)
• [In] prąd znamionowy:  0,1…2 A przy 48 V, prąd stały (DC)
• [In] prąd znamionowy:  0,1…1,5 A przy 60 V, prąd stały (DC)
• [In] prąd znamionowy:  0,1…1 A przy 130 V, prąd stały (DC)
• Szerokość w modułach 9 mm : 1
• Znamionowe napięcie izolacji [Ui]: 500 V
• Znamionowe napięcie udarowe wytrzymywane [Uimp]: 4 Kv
• Sygnalizacja lokalna: Wskaźnik mechaniczny
• Sposób montażu: Zatrzaskowy
• Podstawa montażowa: Szyna DIN
• Masa produktu: 43 g
• Kolor: Biały
• Zacisk śrubowy (góra i dół) 1 kabel (kable) 0,5…2,5 mm² - elastyczny
• Zacisk śrubowy (góra i dół) 1 kabel (kable) 1…4 mm² - sztywny
• Zacisk śrubowy (góra i dół) 2 kabel (kable) 2,5 mm² - sztywny
• Zacisk śrubowy (góra i dół) 2 kabel (kable) 1,5 mm² - elastyczny z tulejką
• Długość izolowanego odcinka: 10 mm
• Moment dokręcania połączenia: 1 N.m (góra i dół)

To jest Acti9 modułowy styk pomocniczy OF z stykiem iSD. Stan styków (2 NO/NC) może być raportowany w celu przekazywania informacji sygnalizacyjnych związanym urządzeniom. Prąd znamionowy (ln) w sieci AC wynosi od 100mA do 6A przy częstotliwości roboczej od 50Hz do 60Hz przy 240VAC oraz od 100mA do 3A przy częstotliwości roboczej od 50Hz do 60Hz przy 415VAC. Prąd znamionowy (ln) w sieci DC zaczyna się od 100mA przy 24VDC do 130VDC. Wzrasta do 6A przy 24VDC, 2A przy 48VDC, 1.5A przy 60VDC i 1A przy 130VDC. Posiada 2 styki przełączające typu 2 C/O.

Przeznaczony do nowych lub modernizowanych instalacji w małych obiektach handlowych lub budynkach. Ten styk iSD i styk iOF są kompatybilne z seriami Acti9, takimi jak iC60, iID, iDPN ARC, iDPN Vigi, iDPN Vigi ARC, iSW, iC60 i iID dwubiegunowymi wyłącznikami różnicowoprądowymi (RCCB). Styk iSD/OF jest instalowany tylko do serii Acti9, takich jak iID, iDPN Vigi, iSW-NA, ARA, iC60 i RCA, które mają 2 styki przełączające. W przypadku braku szyny zbiorczej może być również używany z iC40, iC40 ARC, iCV40, iCV40 Vigi ARC. iSD+OF to skrócona nazwa urządzenia lub kod zgodności. Wskaźnik mechaniczny jest dostępny w produkcie do lokalnej sygnalizacji. Na górze i na dole znajduje się zacisk śrubowy. Połączenie umożliwia podłączenie sztywnego przewodu miedzianego. Zakres przekroju od 1mm² do 4mm². Na górze i na dole znajduje się zacisk śrubowy. Połączenie umożliwia podłączenie elastycznego przewodu miedzianego. Zakres przekroju od 0,5mm² do 2,5mm². Na górze i na dole znajduje się zacisk śrubowy.

Na górze i na dole znajduje się połączenie umożliwiające podłączenie 2 sztywnych przewodów miedzianych. Zakres przekroju wynosi 2,5mm². Na górze i na dole znajduje się zacisk śrubowy. Połączenie umożliwia podłączenie 2 elastycznych przewodów miedzianych z tulejkami. Zakres przekroju wynosi 1,5mm². Napięcie znamionowe izolacji Ui wynosi do 500V. Napięcie znamionowe wytrzymywane Uimp wynosi 4kV. Szerokość wynosi 9mm. Wymiary to: (szer.) 9mm x (wys.) 90 mm x (gł.) 73 mm. Kolor: biały (RAL 9003). Stopień zanieczyszczenia wynosi 3. Poziom tropikalizacji wynosi 2. Moment dokręcania połączenia wynosi 1N.m (dół) przy użyciu śrubokręta PZ1. Zgodnie z normą IEC 60529 stopień ochrony IP to IP20. Temperatura pracy wynosi od -35°C do +70°C.  Temperatura przechowywania wynosi od -40°C do +85°C. Ten produkt jest zgodny z normami EN/IEC 60947-5-1 i GB/T 14048.5. Ten produkt jest certyfikowany z oznaczeniami CE i UKCA.
